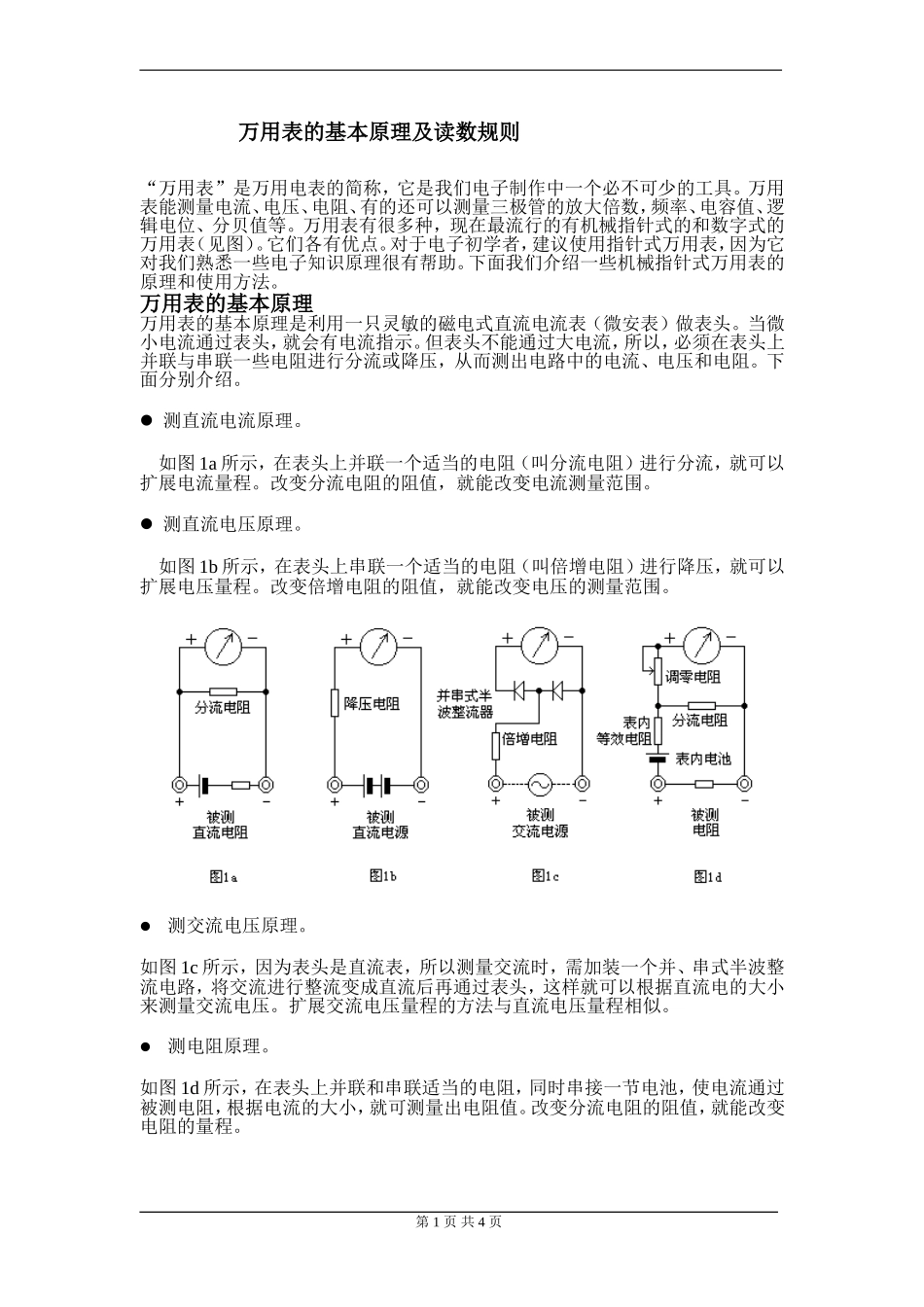

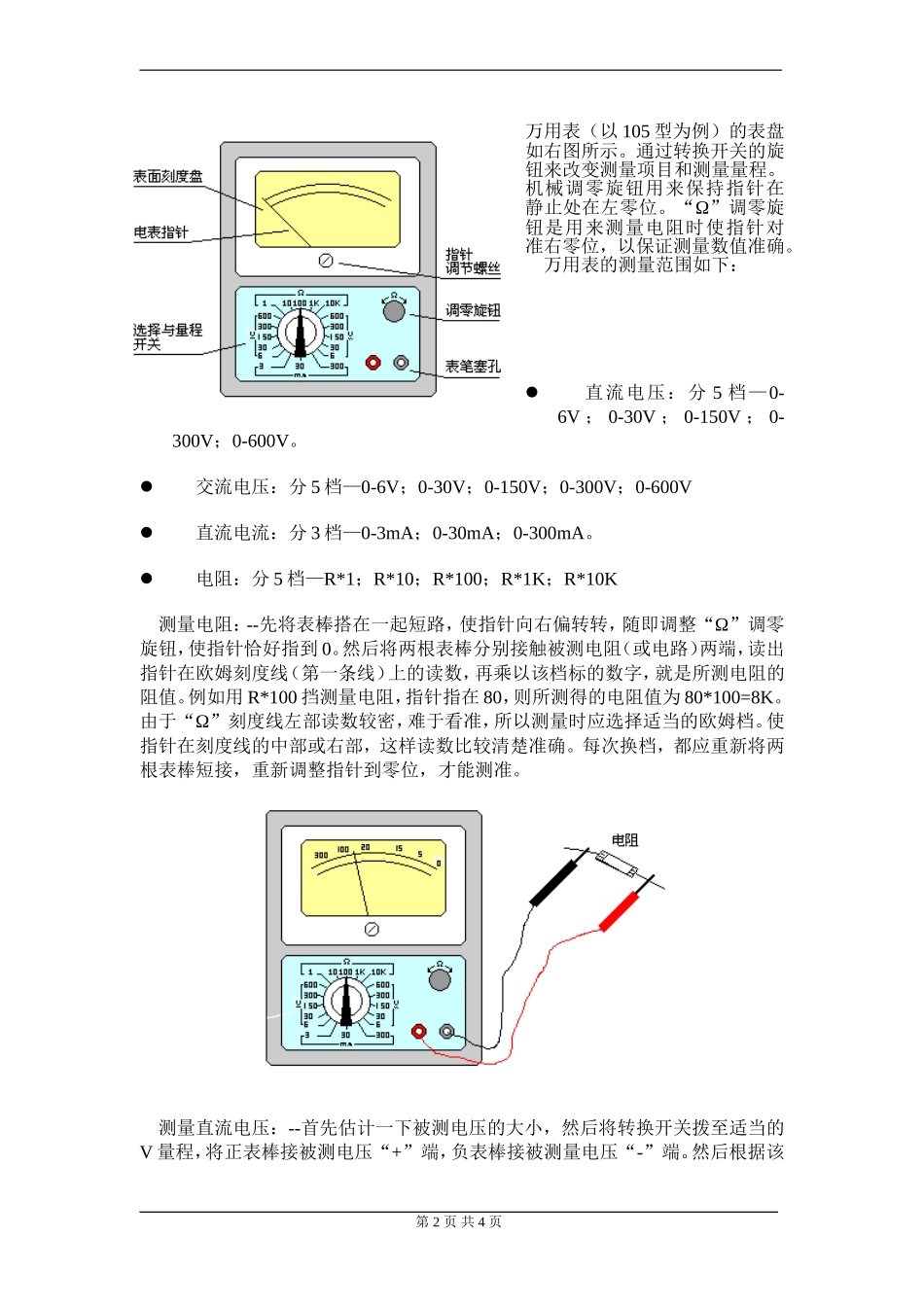

万用表的基本原理及读数规则“万用表”是万用电表的简称，它是我们电子制作中一个必不可少的工具。万用表能测量电流、电压、电阻、有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。万用表有很多种，现在最流行的有机械指针式的和数字式的万用表（见图）。它们各有优点。对于电子初学者，建议使用指针式万用表，因为它对我们熟悉一些电子知识原理很有帮助。下面我们介绍一些机械指针式万用表的原理和使用方法。万用表的基本原理万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。下面分别介绍。测直流电流原理。如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。测直流电压原理。如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测量范围。测交流电压原理。如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。测电阻原理。如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。第1页共4页万用表（以105型为例）的表盘如右图所示。通过转换开关的旋钮来改变测量项目和测量量程。机械调零旋钮用来保持指针在静止处在左零位。“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。万用表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。交流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V直流电流：分3档—0-3mA；0-30mA；0-300mA。电阻：分5档—R*1；R*10；R*100；R*1K；R*10K测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。例如用R*100挡测量电阻，指针指在80，则所测得...
