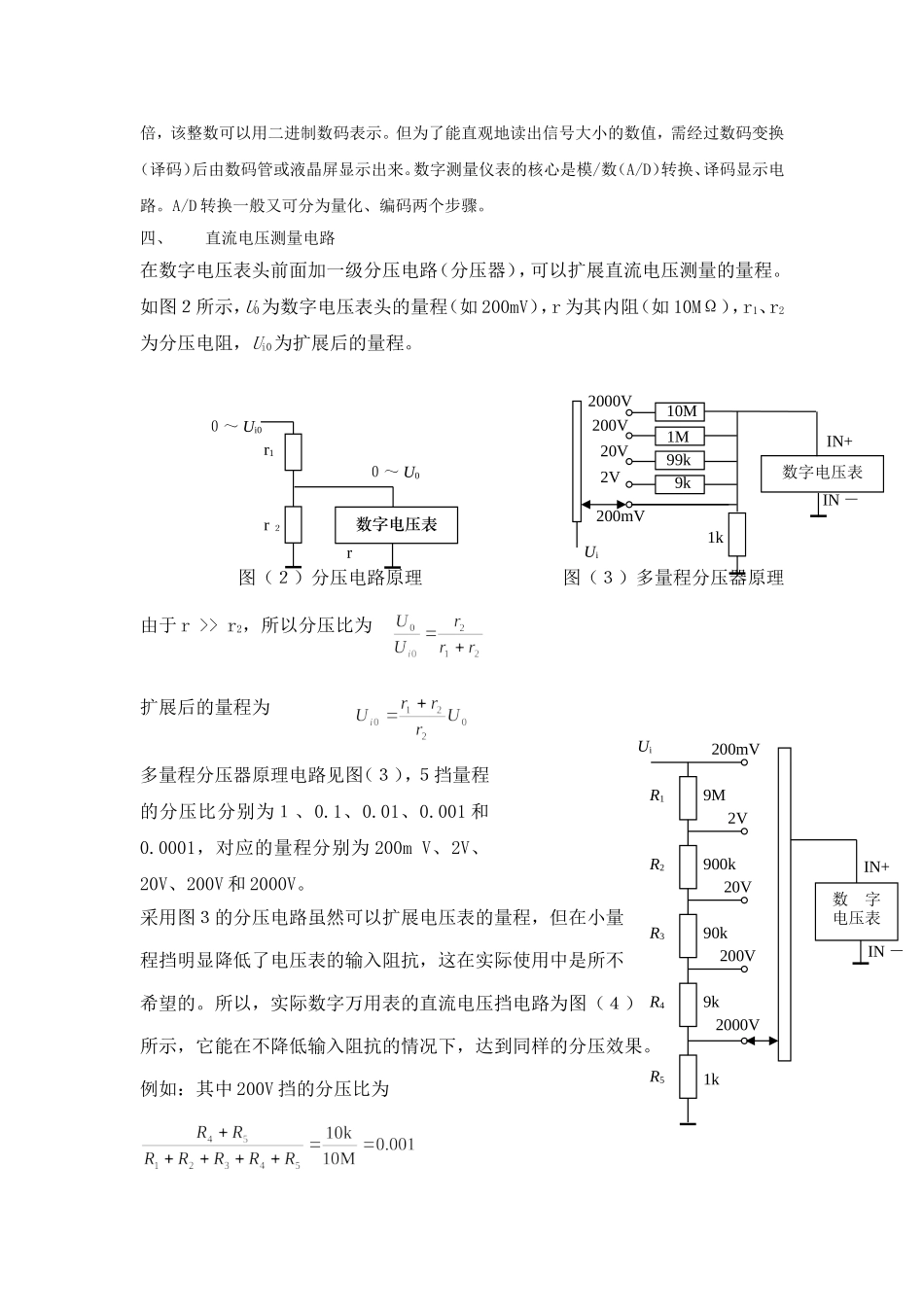

实验报告成绩：90物理系07级学号PB07203211姓名周礼日期2008/11/26试验题目：数字万用表设计性试验实验目的：1.掌握数字万用表的工作原理、组成和特性2.掌握数字万用表的校准方法和使用方法3.掌握分压及分流电路的连接和计算4.了解整流滤波电路和过压过流保护电路的功用实验原理：一、数字万用表的特性高准确度和高分辨力，电压表具有高的输入阻抗，测量速率快，自动判别极性，全部测量实现数字式直读，自动调零，抗过载能力强二、数字万用表的基本组成图（1）数字万用表的基本组成三、模数（A/D）转换与数字显示电路常见的物理量都是幅值（大小）连续变化的所谓模拟量（模拟信号）。指针式仪表可以直接对模拟电压、电流进行显示。而对数字式仪表，需要把模拟电信号（通常是电压信号）转换成数字信号，再进行显示和处理（如存储、传输、打印、运算等）。数字信号与模拟信号不同，其幅值（大小）是不连续的。就是说数字信号的大小只能是某些分立的数值。就象人站在楼梯上时，人站的高度只能是某些分立的数值一样。这种情况被称为是“量化的”。若最小量化单位（量化台阶）为Δ，则数字信号的大小一定是Δ的整数数字显示屏（LED或液晶）模数转换，译码驱动基准电压小数点驱动（配合被测量与量程）过压过流保护过压过流保护分档电阻（量程转换）分压器（量程转换）分流器（量程转换）交流直流变换器（放大、整流、滤波）直流被测量输入交流VREF电流电压电阻VIN倍，该整数可以用二进制数码表示。但为了能直观地读出信号大小的数值，需经过数码变换（译码）后由数码管或液晶屏显示出来。数字测量仪表的核心是模/数（A/D）转换、译码显示电路。A/D转换一般又可分为量化、编码两个步骤。四、直流电压测量电路在数字电压表头前面加一级分压电路（分压器），可以扩展直流电压测量的量程。如图２所示，U0为数字电压表头的量程（如200mV），r为其内阻（如10MΩ），r1、r2为分压电阻，Ui0为扩展后的量程。图（２）分压电路原理图（３）多量程分压器原理由于r>>r2，所以分压比为扩展后的量程为多量程分压器原理电路见图（３），５挡量程的分压比分别为１、0.1、0.01、0.001和0.0001，对应的量程分别为200mV、2V、20V、200V和2000V。采用图３的分压电路虽然可以扩展电压表的量程，但在小量程挡明显降低了电压表的输入阻抗，这在实际使用中是所不希望的。所以，实际数字万用表的直流电压挡电路为图（４）所示，它能在不降低输入阻抗的情况下，达到同样的分压效果。...
