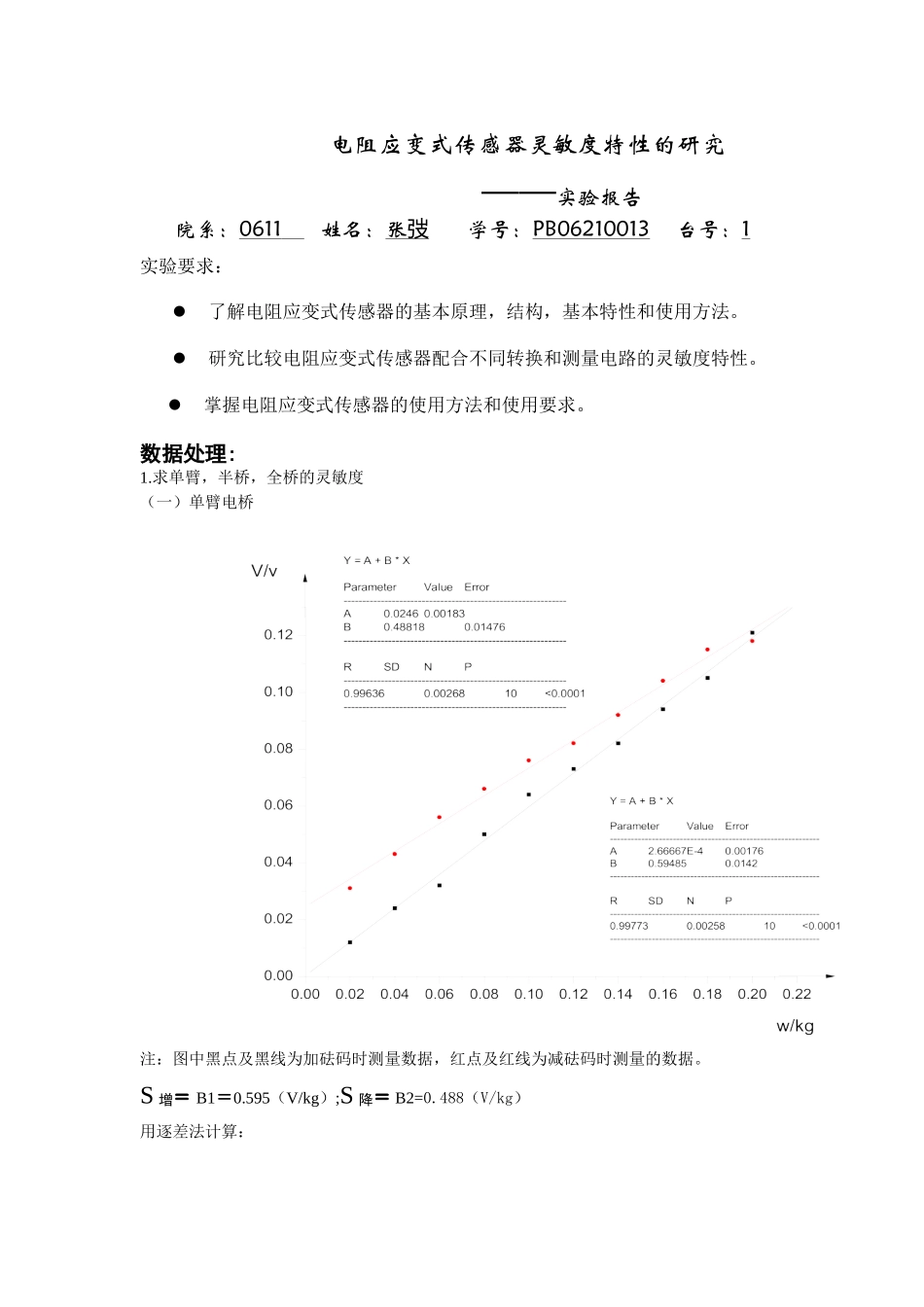

电阻应变式传感器灵敏度特性的研究——实验报告院系：0611姓名：张弢学号：PB06210013台号：1实验要求：了解电阻应变式传感器的基本原理，结构，基本特性和使用方法。研究比较电阻应变式传感器配合不同转换和测量电路的灵敏度特性。掌握电阻应变式传感器的使用方法和使用要求。数据处理:1.求单臂，半桥，全桥的灵敏度（一）单臂电桥注：图中黑点及黑线为加砝码时测量数据，红点及红线为减砝码时测量的数据。S增=B1=0.595（V/kg）;S降=B2=0.488（V/kg）用逐差法计算：S增==0.293/0.5=0.586（V/kg）S降==0.241/0.5=0.482（V/kg）S===0.267/0.5=0.534（V/kg）分析：由图可知，砝码增加时的灵敏度比砝码减少时的灵敏度高。在读取减砝码时的数据时发现，砝码越少，数据与加砝码时差别越大，原因可能是由于旧机器使用时间长，设备老化，在拿掉砝码时，应变片的形变没有彻底恢复到放砝码前，仍有较大形变。（二）半桥电路注：图中黑点及黑线为加砝码时测量数据，红点及红线为减砝码时测量的数据。S增=B1=0.936（V/kg）;S降=B2=0.794（V/kg）由逐差法计算得：S增==0.464/0.5=0.928（V/kg）S降==0.392/0.5=0.784（V/kg）S===0.428/0.5=0.856（V/kg）分析：由图可知，砝码增加时的灵敏度比砝码减少时的灵敏度高。在读取减砝码时的数据时发现，砝码越少，数据与加砝码时差别越大，原因可能是由于旧机器使用时间长，设备老化，在拿掉砝码时，应变片的形变没有彻底恢复到放砝码前，仍有较大形变。（三）全桥电路注：图中黑点及黑线为加砝码时测量数据，红点及红线为减砝码时测量的数据。S增=B1=1.881（V/kg）;S降=B2=1.817（V/kg）用逐差法计算：S增==0.936/0.5=1.872（V/kg）S降==0.902/0.5=1.804（V/kg）S===0.919/0.5=1.838（V/kg）分析：由图可知，砝码增加时的灵敏度比砝码减少时的灵敏度高。在读取减砝码时的数据时发现，砝码越少，数据与加砝码时差别越大，原因可能是由于旧机器使用时间长，设备老化，在拿掉砝码时，应变片的形变没有彻底恢复到放砝码前，仍有较大形变。（四）比较0501001502000.00.10.20.30.40.5V电压（）g砝码（）单臂电桥半桥电路全桥电路单臂电桥S1=0.534（V/kg）半桥电路S2=0.856（V/kg）全桥电路S3=1.838（V/kg）可知S3>S2>S1，即全桥电路的灵敏度最高，单臂电桥的灵敏度最低与理论值S3=2S2=4S1较好地吻合，这是因为应变片越多，可以去除非线性误差以及作温度补偿。(五)交流全桥U-M曲线由于实验须知上的电路放大器是接反的,...
