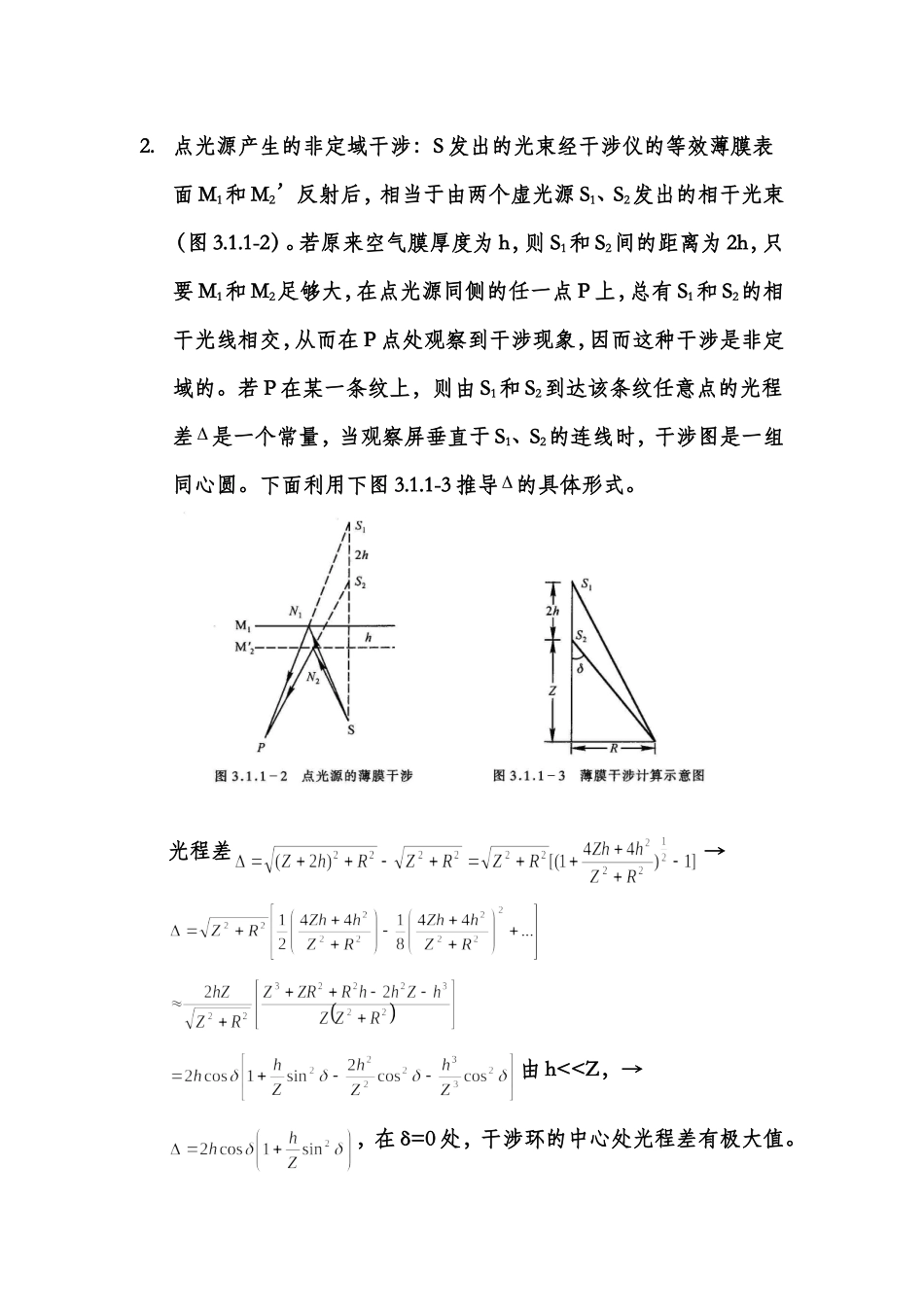

预习（15）实验操作（45）实验报告（40）总分（100）15413793实验报告评分:_____信院07级10系姓名:李钺日期:2008/3/30No.PB07210399实验名称:迈克耳孙干涉仪实验目的:了解迈克尔孙干涉仪的原理、结构和调节方法，观察非定域干涉条纹，测量氦氖激光的波长，并增强对条纹可见度和时间相干性的认识。实验仪器:JGQ—1型He—Ne激光器，WSM—100迈克耳孙干涉仪，扩束镜，白炽光灯光源。实验原理:1.迈克尔孙干涉仪的结构和原理：原理图如左图所示，A、B为材料、厚度完全相同的平行板，M1、M2为平面反射镜，M2是固定的，M1可前后移动，最小读数为10-4mm，可估到10-5mm，M1和M2后有几个小螺丝可调节其方位。光源S发出的光射向A板而分成（1）、（2）两束光，经M1和M2反射，分别通过A的两表面射向O，相遇而发生干涉，B作为补偿板的作用是使两束光的光程差仅由M1、M2与A板的距离决定。2.点光源产生的非定域干涉：S发出的光束经干涉仪的等效薄膜表面M1和M2’反射后，相当于由两个虚光源S1、S2发出的相干光束（图3.1.1-2）。若原来空气膜厚度为h，则S1和S2间的距离为2h，只要M1和M2足够大，在点光源同侧的任一点P上，总有S1和S2的相干光线相交，从而在P点处观察到干涉现象，因而这种干涉是非定域的。若P在某一条纹上，则由S1和S2到达该条纹任意点的光程差是一个常量，当观察屏垂直于S1、S2的连线时，干涉图是一组同心圆。下面利用下图3.1.1-3推导的具体形式。光程差→由h<
