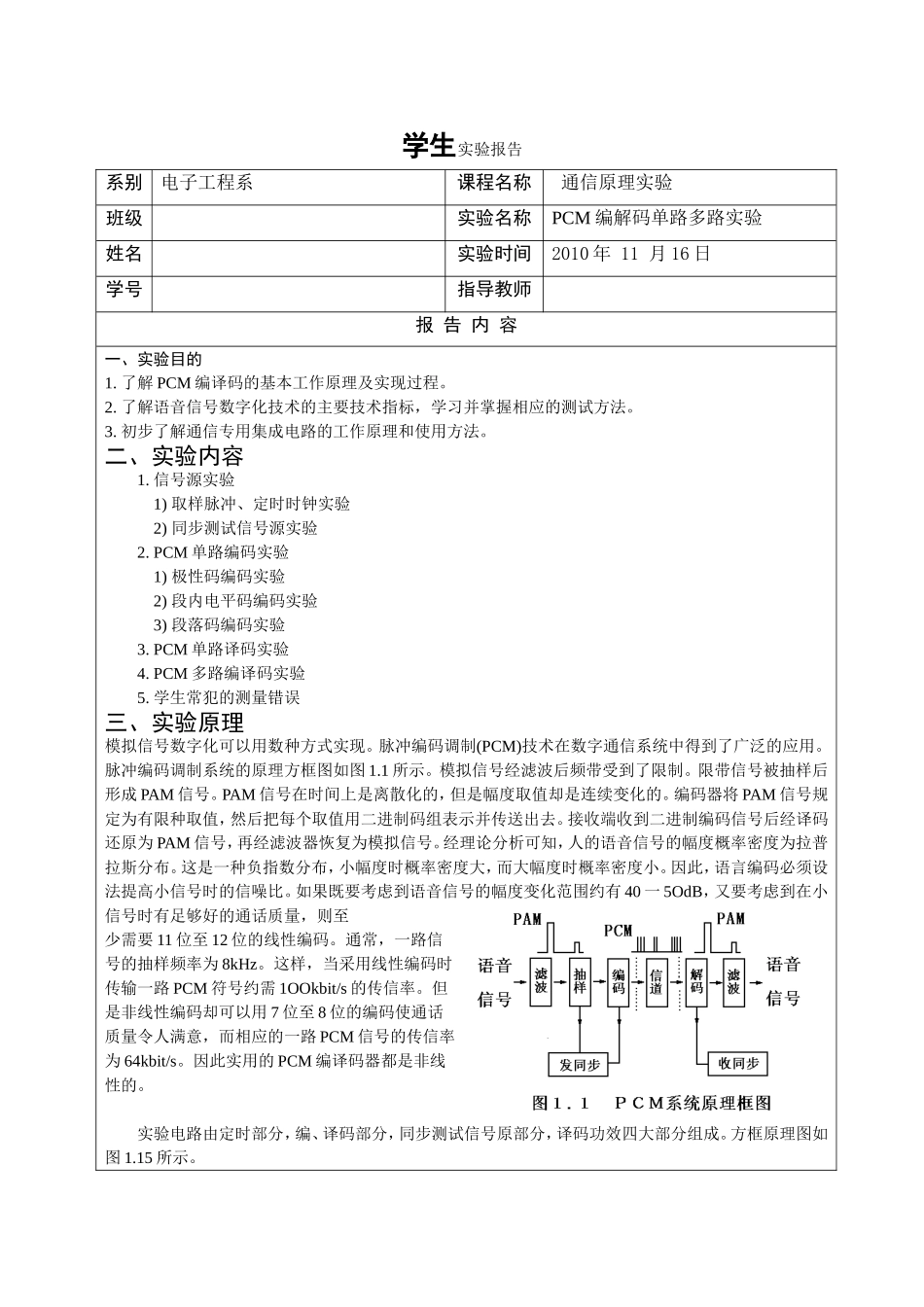

学生实验报告系别电子工程系课程名称通信原理实验班级实验名称PCM编解码单路多路实验姓名实验时间2010年11月16日学号指导教师报告内容一、实验目的1.了解PCM编译码的基本工作原理及实现过程。2.了解语音信号数字化技术的主要技术指标，学习并掌握相应的测试方法。3.初步了解通信专用集成电路的工作原理和使用方法。二、实验内容1.信号源实验1)取样脉冲、定时时钟实验2)同步测试信号源实验2.PCM单路编码实验1)极性码编码实验2)段内电平码编码实验3)段落码编码实验3.PCM单路译码实验4.PCM多路编译码实验5.学生常犯的测量错误三、实验原理模拟信号数字化可以用数种方式实现。脉冲编码调制(PCM)技术在数字通信系统中得到了广泛的应用。脉冲编码调制系统的原理方框图如图1.1所示。模拟信号经滤波后频带受到了限制。限带信号被抽样后形成PAM信号。PAM信号在时间上是离散化的，但是幅度取值却是连续变化的。编码器将PAM信号规定为有限种取值，然后把每个取值用二进制码组表示并传送出去。接收端收到二进制编码信号后经译码还原为PAM信号，再经滤波器恢复为模拟信号。经理论分析可知，人的语音信号的幅度概率密度为拉普拉斯分布。这是一种负指数分布，小幅度时概率密度大，而大幅度时概率密度小。因此，语言编码必须设法提高小信号时的信噪比。如果既要考虑到语音信号的幅度变化范围约有40一5OdB，又要考虑到在小信号时有足够好的通话质量，则至少需要11位至12位的线性编码。通常，一路信号的抽样频率为8kHz。这样，当采用线性编码时传输一路PCM符号约需1OOkbit/s的传信率。但是非线性编码却可以用7位至8位的编码使通话质量令人满意，而相应的一路PCM信号的传信率为64kbit/s。因此实用的PCM编译码器都是非线性的。实验电路由定时部分，编、译码部分，同步测试信号原部分，译码功效四大部分组成。方框原理图如图1.15所示。图1.15PCM编译码实验原理图四、实验步骤准备工作：1、按实验板上所标的电源电压开机，调准所需电压，然后关机；2、把实验板电源连接线接好；示波器探头1：10，严禁1：1。3、开机注意观察电流表正电流＋I<180mA，负电流－I<60mA若与上述电流差距太大，要迅速关机，检查电源线有无接错或其它原因。(一)时钟部分1.用示波器线接，测量晶振波形。线接测量位定时波形应为对称方波。2.用频率计测量晶振频率和测量位定时频率应分别为4.096MHz和2.048MHz。3.用示波器线接，线接测量其波形均应为窄脉冲系列。用频率计测量、两点频率都应为8KHz,、...
