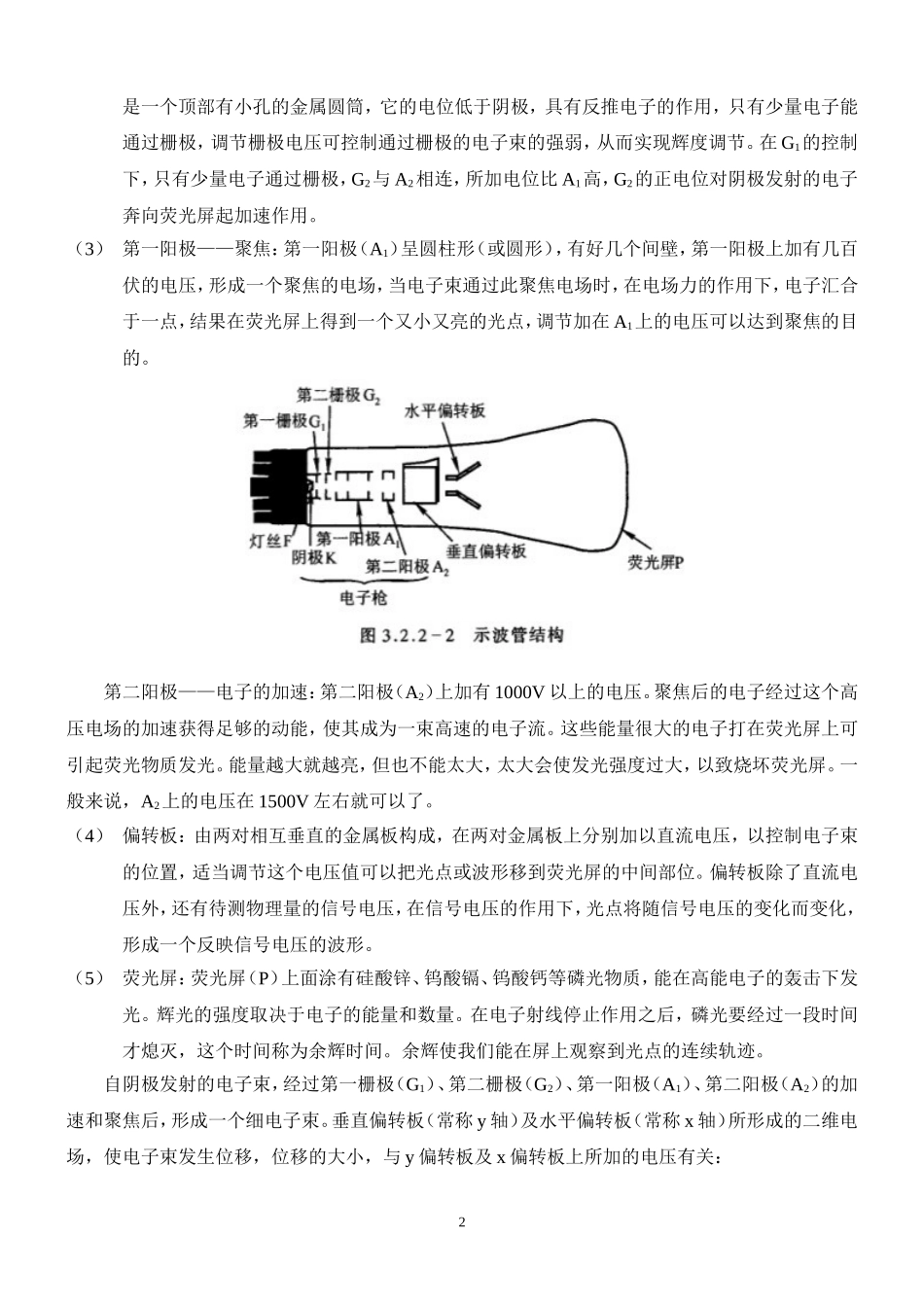

3.2.2用示波器测量时间（本文内容选自高等教育出版社《大学物理实验》）示波器是利用示波管内电子束在电场（或磁场）中的偏转，显示随时间变化的电信号的一种观测仪器。它不仅可以定性观察电路（或元件）的动态过程，而且可以定量测各种电学量，如电压、电流、周期、波形的宽度及上升时间（或下降时间）等。还可以用来做其他显示设备，如晶体管特性曲线、雷达信号等。配上各种传感器，还可以用于各种非电量测量，如压力、声光信号、生物体的物理量（心电、脑电、血压等）。自1931年美国研制出第一台示波器至今已有70年，它在各个研究领域都获得了广泛的应用，示波器本身也发展成多种类型，例如慢扫描示波器、各种频率范围的示波器、取样示波器记忆示波器等，已成为科学研究、实验教学、医药卫生、电工电子和仪器仪表等各个研究领域和行业最常用的仪器之一。本实验的目的是了解示波器的基本原理和结构，学习使用示波器观察波形和测量信号周期及其时间参数。实验原理1．示波器的基本结构示波器的结构如图3.2.2-1所示，由示波管（又称阴极射线管）、放大系统、衰减系统、扫描和同步系统及电源等部分组成。为了适用于多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经放大器放大后产生最大约20V左右的电压送至示波管的偏转板。示波管是示波器的基本构件，它由电子枪、偏转板和荧光屏三部分组成，被封装在高真空的玻璃管内，其结构如图3.2.2-2所示。电子枪是示波管的核心部分，它由阴极、栅极和阳极构成。（1）阴极——阴极的射线源：由灯丝（F）和阴极（K）构成，阴极表面涂有脱出功较低的钡、锶氧化物，灯丝通电后，阴极被加热，大量的电子从阴极表面逸出，在真空中自由运动从而实现电子发射。（2）栅极——辉度控制：由第一栅极G1（又称控制级）和第二栅极G2（又称前加速级）构成，栅极1是一个顶部有小孔的金属圆筒，它的电位低于阴极，具有反推电子的作用，只有少量电子能通过栅极，调节栅极电压可控制通过栅极的电子束的强弱，从而实现辉度调节。在G1的控制下，只有少量电子通过栅极，G2与A2相连，所加电位比A1高，G2的正电位对阴极发射的电子奔向荧光屏起加速作用。（3）第一阳极——聚焦：第一阳极（A1）呈圆柱形（或圆形），有好几个间壁，第一阳极上加有几百伏的电压，形成一个聚焦的电场，当电子束通过此聚焦电场时，在电场力的作用下，电子汇合于一点，结果在荧光屏上得到一个又小又亮的光点，调节加在A1上的电压可以达...
