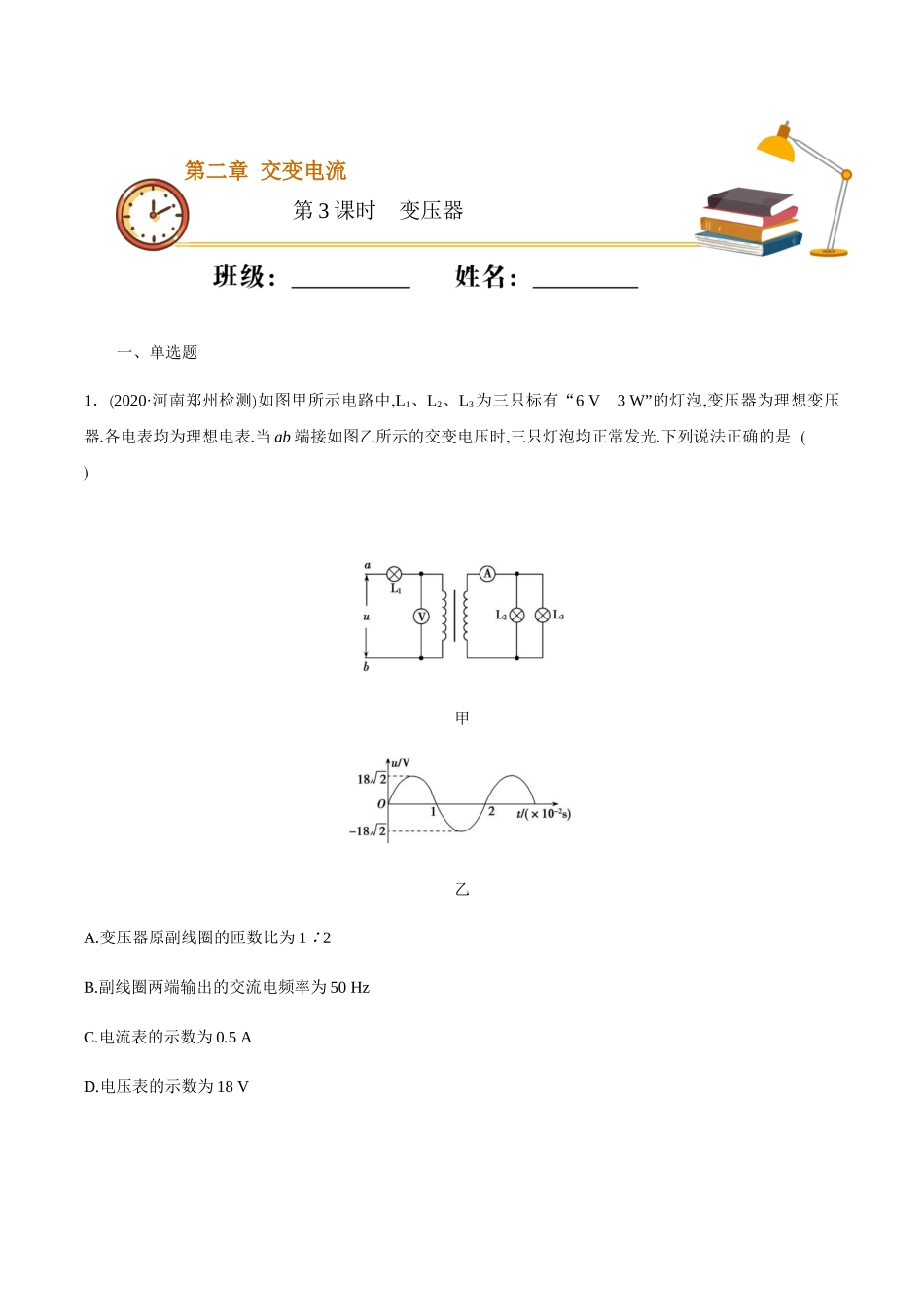

一、单选题1．(2020·河南郑州检测)如图甲所示电路中,L1、L2、L3为三只标有“6V3W”的灯泡,变压器为理想变压器.各电表均为理想电表.当ab端接如图乙所示的交变电压时,三只灯泡均正常发光.下列说法正确的是()甲乙A.变压器原副线圈的匝数比为1∶2B.副线圈两端输出的交流电频率为50HzC.电流表的示数为0.5AD.电压表的示数为18V第二章交变电流第3课时变压器【答案】B【解析】灯泡正常发光时的电流I0=P0U0=36A=0.5A,则副线圈中电流I2=2I0,而原线圈中电流I1=I0,则变压器原、副线圈的匝数比n1n∶2=I2I∶1=2∶1,选项A错误;由乙图可知交流电的周期T=0.02s,则频率f=1T=50Hz,变压器不改变交流电的频率,选项B正确;电流表的示数IA=I2=2I0=1A,选项C错误;因灯泡正常发光,则副线圈的两端电压U2=6V,则原线圈两端电压U1=n1n2U2=12V,电压表示数为12V,选项D错误.故选B。2．如图所示,理想变压器原、副线圈的匝数比为10∶1,b是原线圈的中心接头,电压表V和电流表A均为理想电表,除滑动变阻器电阻R和定值电阻R0以外的其余电阻不计,从某时刻开始在原线圈c、d两端加上交变电压,其瞬时值表达式为u1=220√2sin100πt(V).下列说法中正确的是()A.t=1600s时刻,c、d两点间的电压瞬时值为110VB.当单刀双掷开关与a连接时,电压表的示数为22√2VC.单刀双掷开关与a连接,在滑动变阻器滑片P向上移动的过程中,电压表和电流表的示数均变小D.当单刀双掷开关由a扳向b时,电压表和电流表的示数均变大【答案】D【解析】由c、d两点间的电压瞬时值表达式u1=220√2sin100πt(V)可知,当t=1600s时,u1=220√2sinπ6V=110√2V,选项A错误;由U1U2=n1n2得U2=U1n2n1=220×110V=22V,故电压表示数小于22V,选项B错误;单刀双掷开关与a连接,滑片P向上移动时,电流表示数变小,电压表示数变大,选项C错误;当单刀双掷开关由a扳向b时,原、副线圈匝数比由10∶1变成5∶1,且原线圈两端电压不变,可知输出电压增大,两电表示数均变大,选项D正确.故选D。3．图甲所示为一发电机的原理图,发电机产生的交变电流接图乙中理想变压器的原线圈.已知变压器原、副线圈的匝数之比为22∶1,发电机输出电压u随时间t变化的规律如图丙所示,发电机线圈电阻忽略不计,则()丙A.电阻两端电压的瞬时值表达式为u=10sin50πt(V)B.电压表示数为10VC.若仅使发电机线圈的转速增大一倍,则变压器副线圈输出电压的频率增大一倍,而电压表示数不变D.若仅使电阻R增加,则电流表示数不变【答案】B【解析】由题图丙知:原线圈电压的最大值U1m=311V,原线圈电压的有效值U1=...
