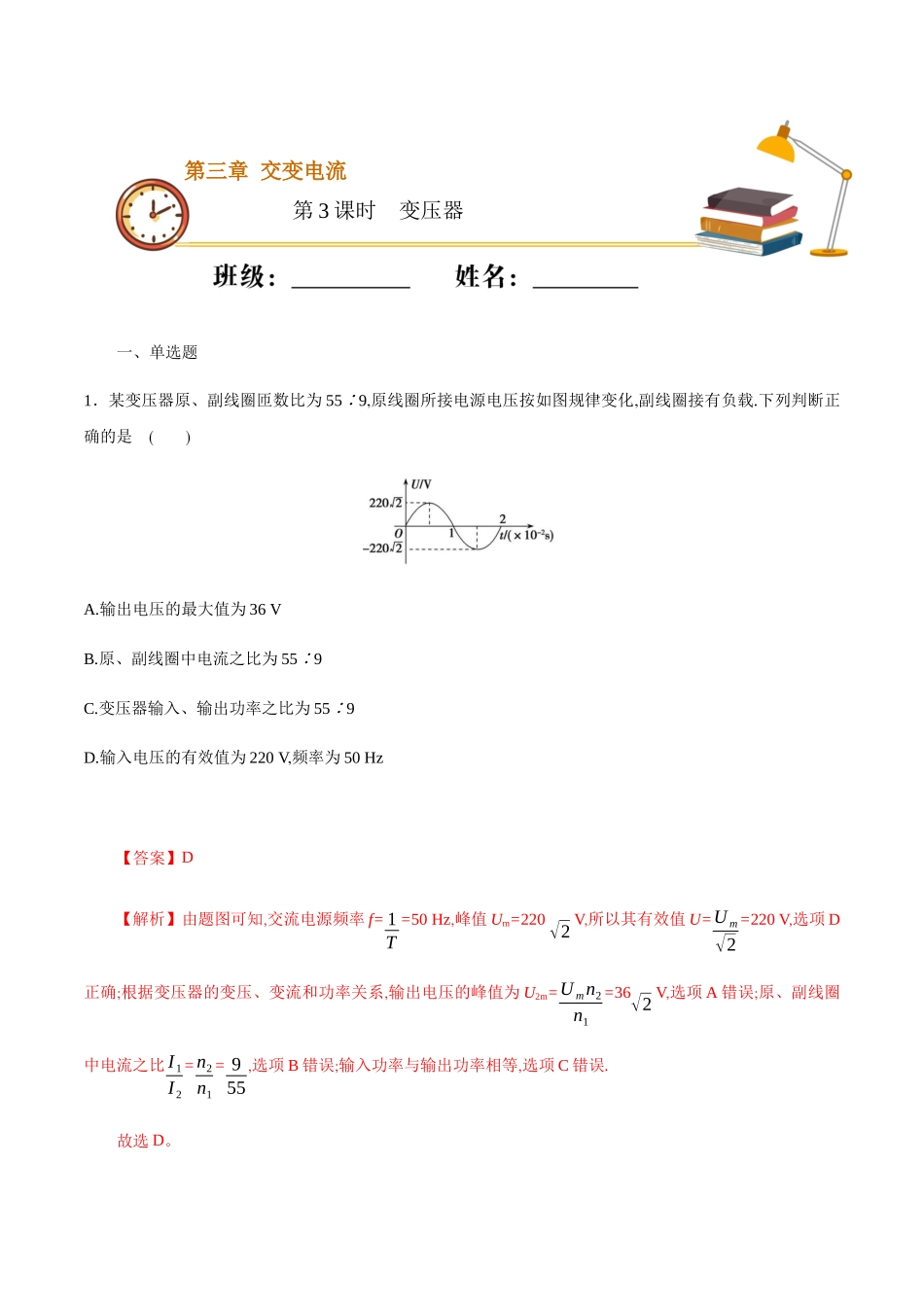

一、单选题1．某变压器原、副线圈匝数比为55∶9,原线圈所接电源电压按如图规律变化,副线圈接有负载.下列判断正确的是()A.输出电压的最大值为36VB.原、副线圈中电流之比为55∶9C.变压器输入、输出功率之比为55∶9D.输入电压的有效值为220V,频率为50Hz【答案】D【解析】由题图可知,交流电源频率f=1T=50Hz,峰值Um=220√2V,所以其有效值U=Um√2=220V,选项D正确;根据变压器的变压、变流和功率关系,输出电压的峰值为U2m=Umn2n1=36√2V,选项A错误;原、副线圈中电流之比I1I2=n2n1=955,选项B错误;输入功率与输出功率相等,选项C错误.故选D。第三章交变电流第3课时变压器2．如图所示,理想变压器原、副线圈匝数比为n1n∶2=2∶1,V和A均为理想电表,灯泡电阻RL=6Ω,AB端电压u1=12√2sin100πt(V).下列说法正确的是()A.电流频率为100HzB.V的读数为24VC.A的读数为0.5AD.变压器输入功率为6W【答案】D【解析】由u1=12√2sin100πt(V)可知,Um=12√2V,ω=100πrad/s,则频率f=ω2π=50Hz,A项错误;U1=Um√2=12V,U2=n2n1·U1=6V,B项错误;I2=U2RL=1A,C项错误;P1=P2=U2I2=6W,D项正确.故选D。3．(2020·贵州检测)如图所示,理想变压器的原线圈接在u=220√2sin(100πt)V的交流电源上,副线圈接有R=55Ω的负载电阻,原、副线圈匝数之比为2∶1,电流表、电压表均为理想电表.下列说法正确的是()A.原线圈的输入功率为220√2WB.电流表的读数为1AC.电压表的读数为110√2VD.副线圈输出交流电的周期为50s【答案】B【解析】由u=220√2sin(100πt)V可知,原线圈电压最大值为220√2V,故原线圈电压的有效值为U1=220V,根据U1U2=n1n2可知,U2=n2n1U1=110V,故电压表的读数为110V,选项C错误;副线圈电流有效值为I2=U2R=2A,根据P=UI可知,输出功率为220W,则原线圈的输入功率为220W,选项A错误;原线圈中的电流I1=PU1=1A,选项B正确;因为ω=2πT=100πrad/s,所以T=0.02s,选项D错误.故选B。4．如图所示,理想变压器原、副线圈的匝数之比为2∶1,现在原线圈两端加上交变电压u=311sin(100πt)V时,灯泡L1、L2均正常发光,电压表和电流表可视为理想电表.则下列说法中正确的是()A.该交流电的频率为100HzB.电压表的示数为155.5VC.若将变阻器的滑片P向上滑动,则电流表读数变大D.若将变阻器的滑片P向上滑动,则L1将变暗、L2将变亮【答案】C【解析】根据ω=2πf可知f=ω2π=100π2πHz=50Hz,选项A错误;根据U1U2=n1n2可知U2=n2n1U1=12×311√2V=110V,选项B错误;如果P向上滑动,R↓→R总↓→I↑,选项C正确;因U2不变,则L1亮度不...
