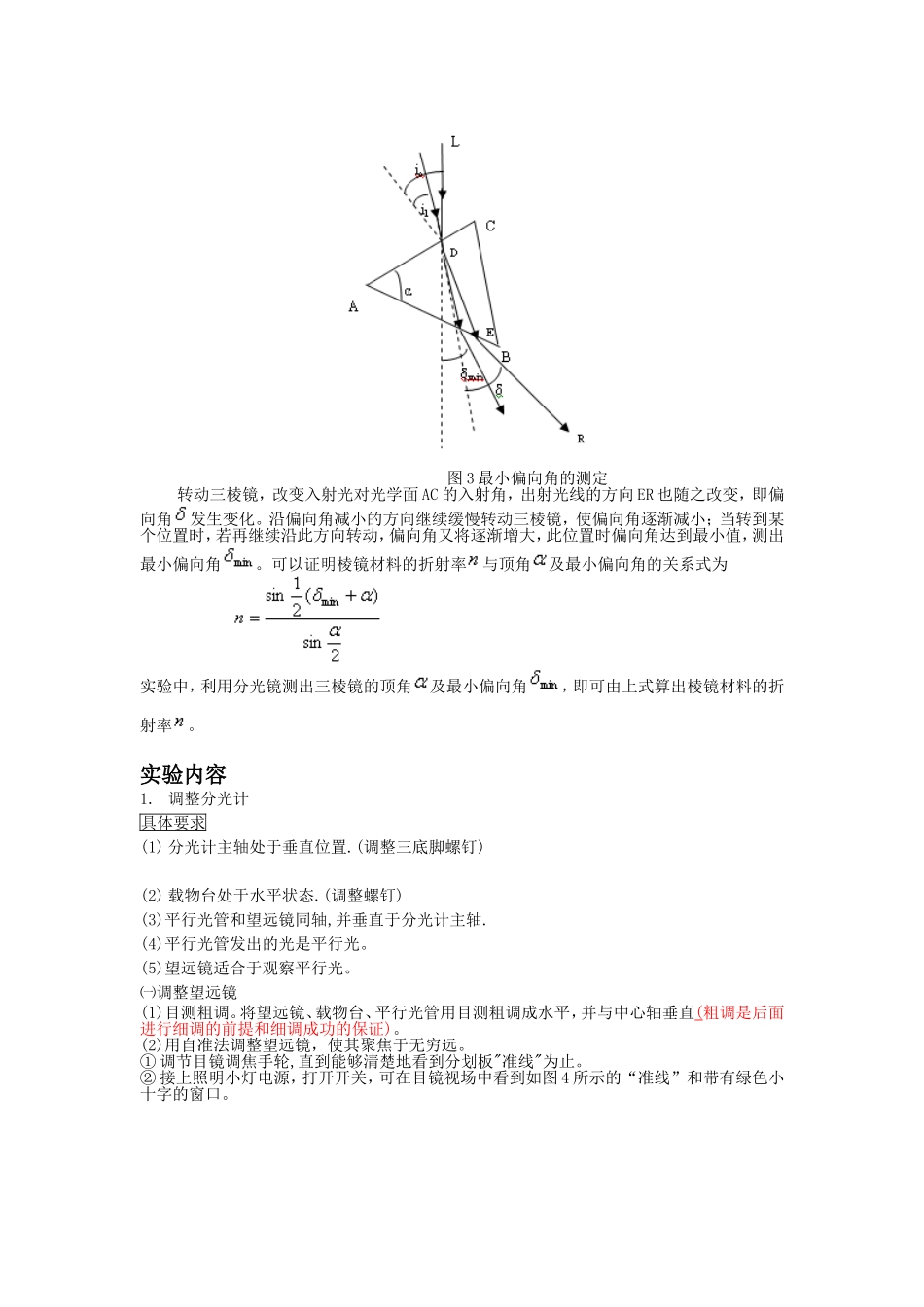

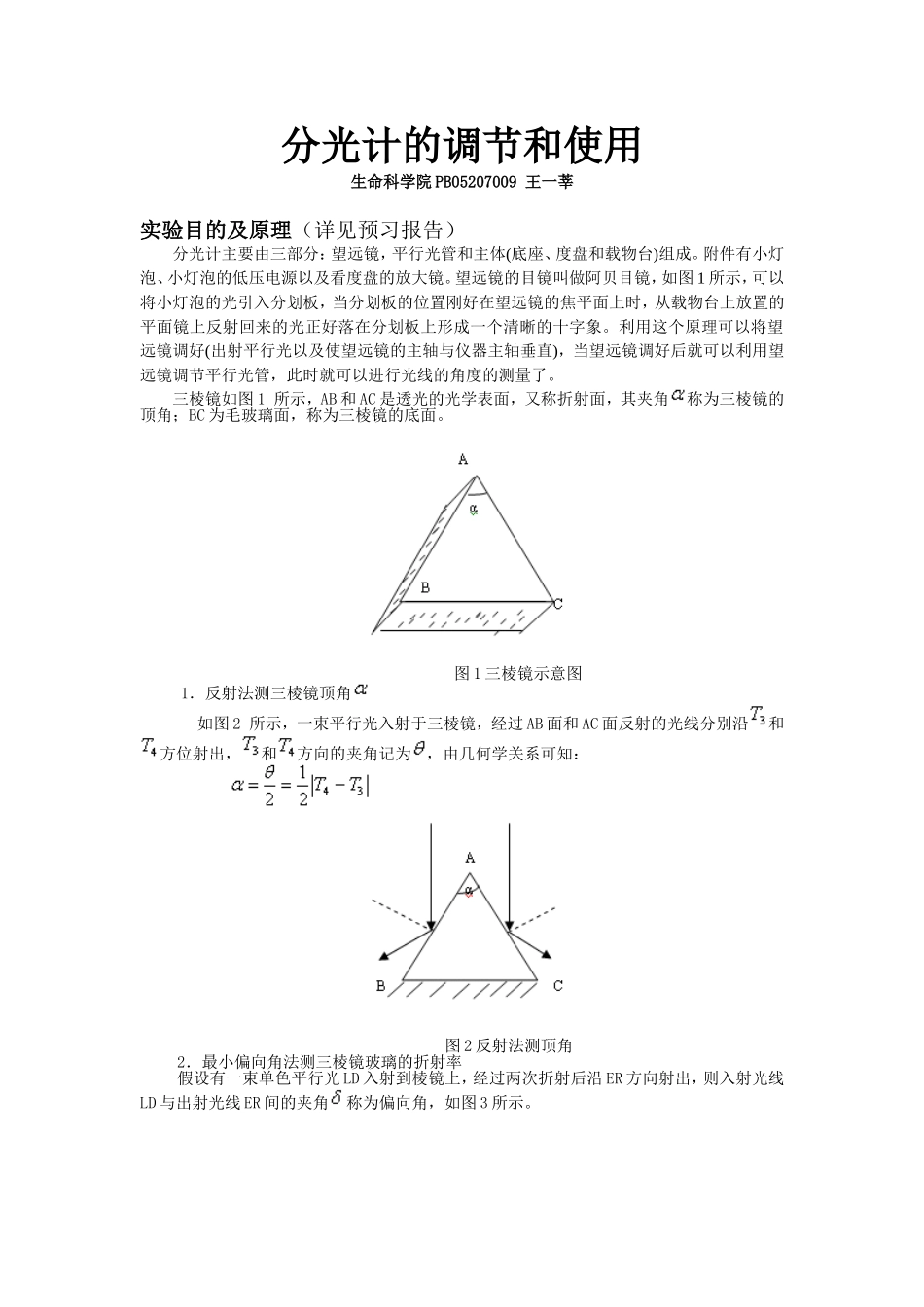

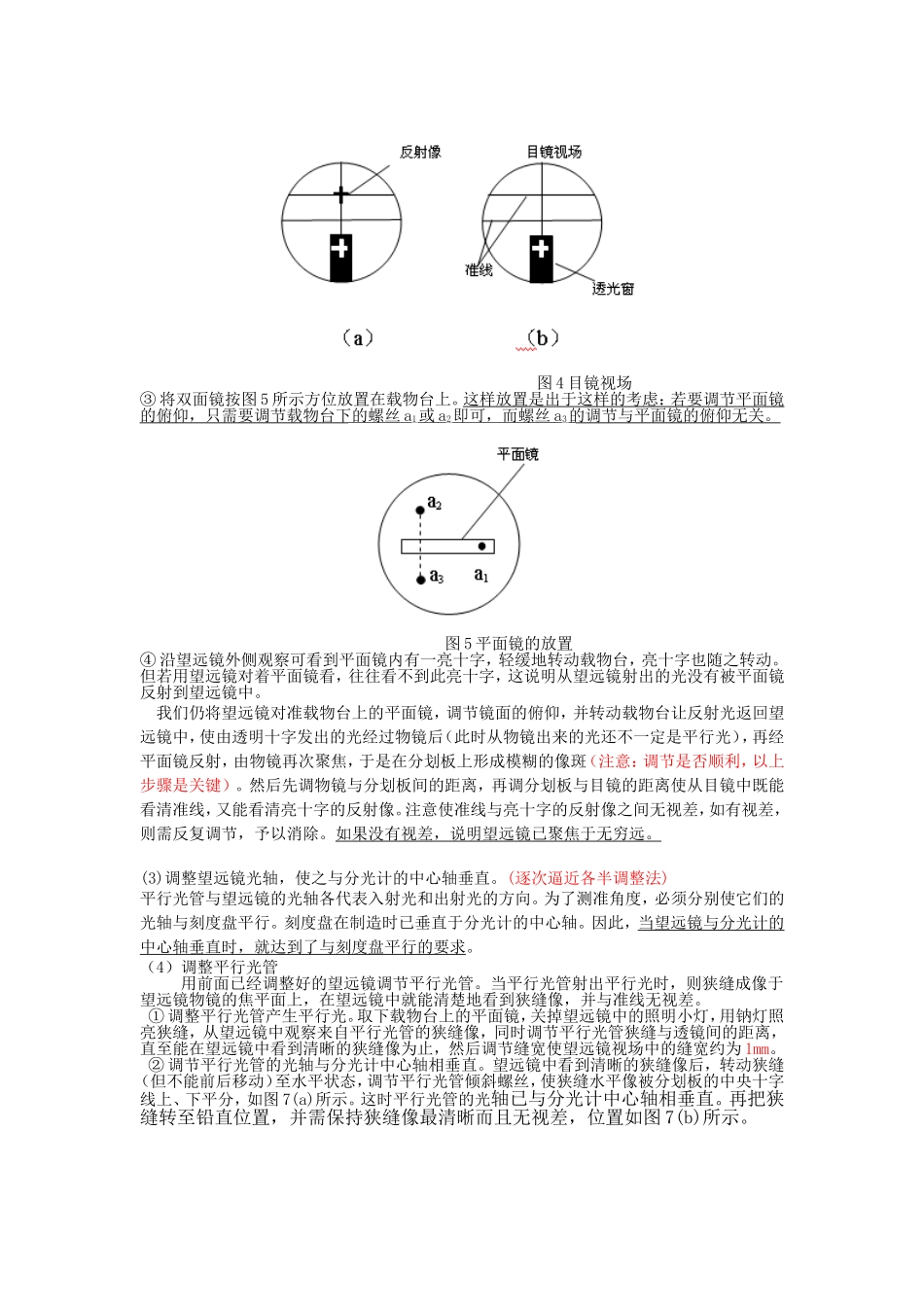

分光计的调节和使用生命科学院PB05207009王一莘实验目的及原理（详见预习报告）分光计主要由三部分：望远镜，平行光管和主体(底座、度盘和载物台)组成。附件有小灯泡、小灯泡的低压电源以及看度盘的放大镜。望远镜的目镜叫做阿贝目镜，如图1所示，可以将小灯泡的光引入分划板，当分划板的位置刚好在望远镜的焦平面上时，从载物台上放置的平面镜上反射回来的光正好落在分划板上形成一个清晰的十字象。利用这个原理可以将望远镜调好(出射平行光以及使望远镜的主轴与仪器主轴垂直)，当望远镜调好后就可以利用望远镜调节平行光管，此时就可以进行光线的角度的测量了。三棱镜如图1所示，AB和AC是透光的光学表面，又称折射面，其夹角称为三棱镜的顶角；BC为毛玻璃面，称为三棱镜的底面。图1三棱镜示意图1．反射法测三棱镜顶角如图2所示，一束平行光入射于三棱镜，经过AB面和AC面反射的光线分别沿和方位射出，和方向的夹角记为，由几何学关系可知：图2反射法测顶角2．最小偏向角法测三棱镜玻璃的折射率假设有一束单色平行光LD入射到棱镜上，经过两次折射后沿ER方向射出，则入射光线LD与出射光线ER间的夹角称为偏向角，如图3所示。图3最小偏向角的测定转动三棱镜，改变入射光对光学面AC的入射角，出射光线的方向ER也随之改变，即偏向角发生变化。沿偏向角减小的方向继续缓慢转动三棱镜，使偏向角逐渐减小；当转到某个位置时，若再继续沿此方向转动，偏向角又将逐渐增大，此位置时偏向角达到最小值，测出最小偏向角。可以证明棱镜材料的折射率与顶角及最小偏向角的关系式为实验中，利用分光镜测出三棱镜的顶角及最小偏向角，即可由上式算出棱镜材料的折射率。实验内容1.调整分光计具体要求(1)分光计主轴处于垂直位置.(调整三底脚螺钉)(2)载物台处于水平状态.(调整螺钉)(3)平行光管和望远镜同轴,并垂直于分光计主轴.(4)平行光管发出的光是平行光。(5)望远镜适合于观察平行光。㈠调整望远镜(1)目测粗调。将望远镜、载物台、平行光管用目测粗调成水平，并与中心轴垂直(粗调是后面进行细调的前提和细调成功的保证)。(2)用自准法调整望远镜，使其聚焦于无穷远。①调节目镜调焦手轮,直到能够清楚地看到分划板"准线"为止。②接上照明小灯电源，打开开关，可在目镜视场中看到如图4所示的“准线”和带有绿色小十字的窗口。图4目镜视场③将双面镜按图5所示方位放置在载物台上。这样放置是出于这样的考虑：若要调节平面镜的俯仰，只需要调节载物台下的螺丝a1或a2即可，...
