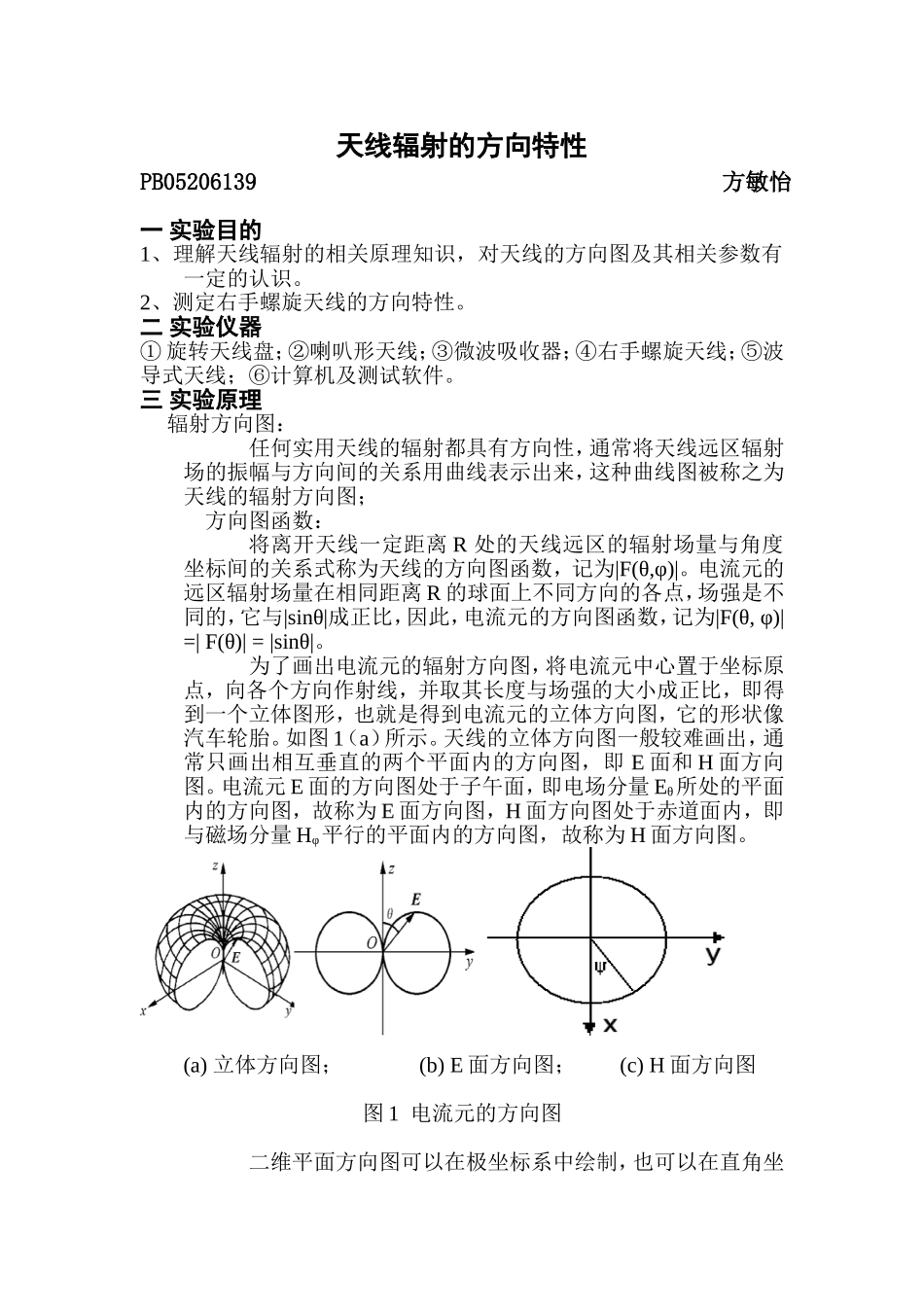

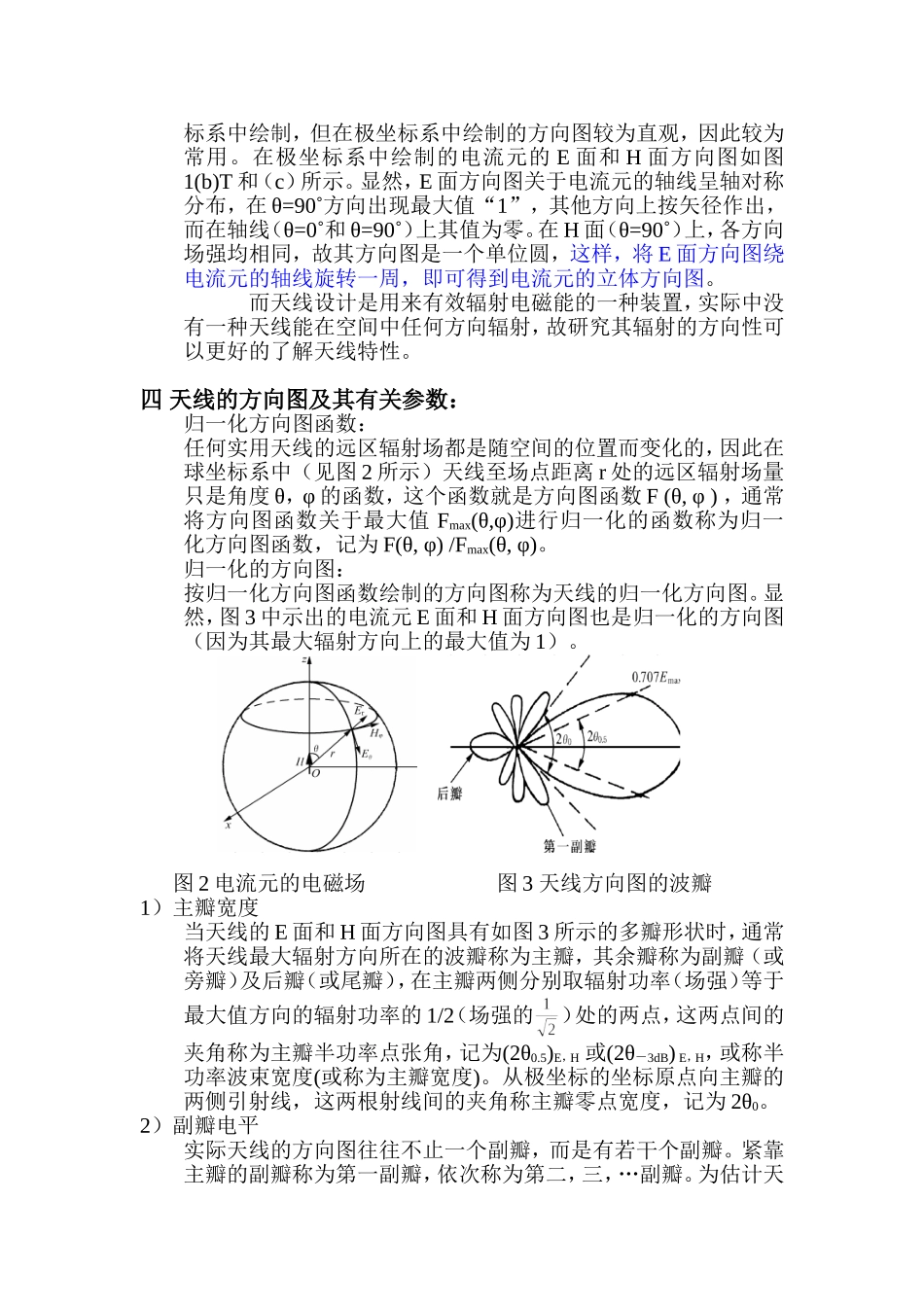

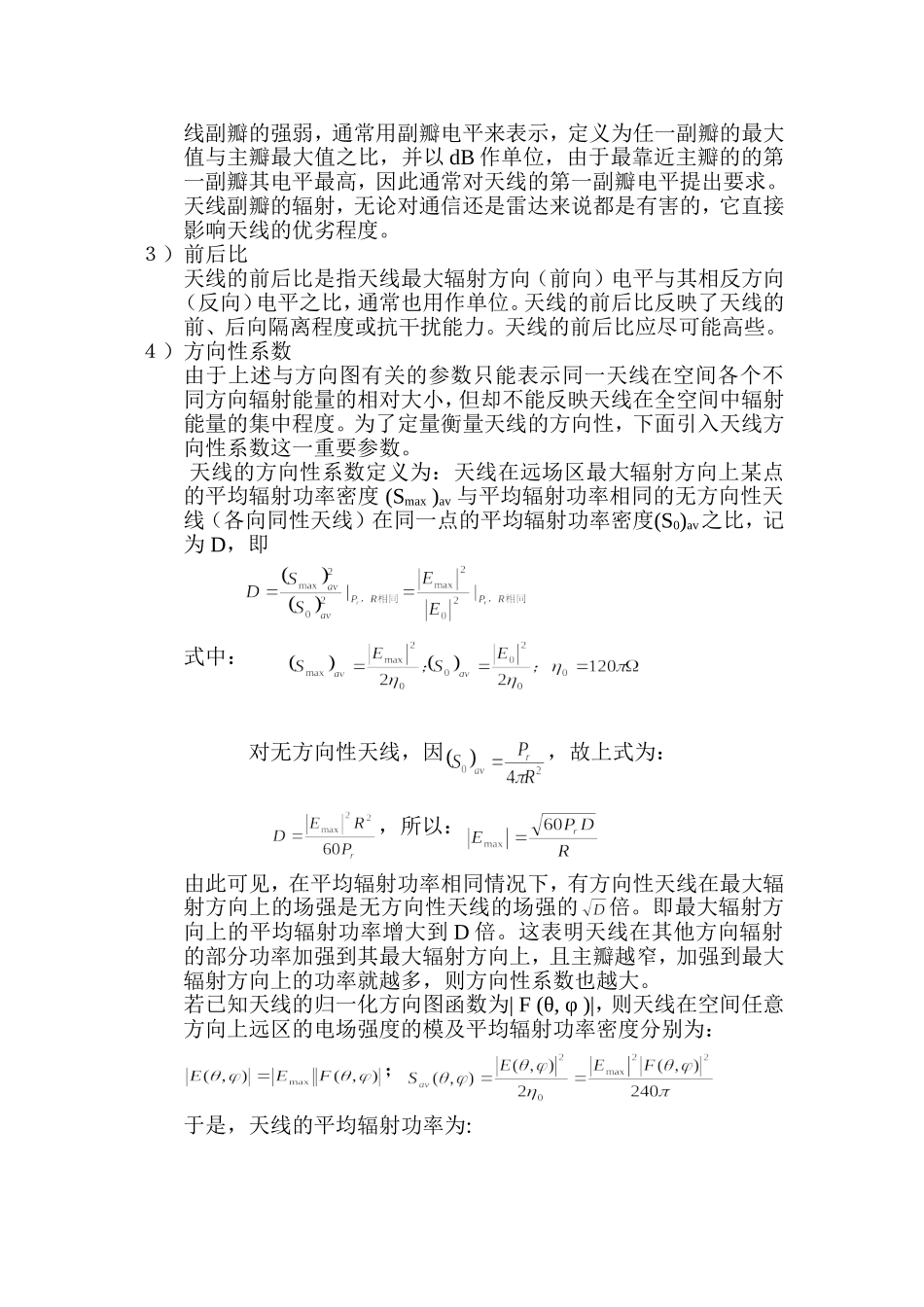

天线辐射的方向特性PB05206139方敏怡一实验目的1、理解天线辐射的相关原理知识，对天线的方向图及其相关参数有一定的认识。2、测定右手螺旋天线的方向特性。二实验仪器①旋转天线盘；②喇叭形天线；③微波吸收器；④右手螺旋天线；⑤波导式天线；⑥计算机及测试软件。三实验原理辐射方向图：任何实用天线的辐射都具有方向性，通常将天线远区辐射场的振幅与方向间的关系用曲线表示出来，这种曲线图被称之为天线的辐射方向图；方向图函数：将离开天线一定距离R处的天线远区的辐射场量与角度坐标间的关系式称为天线的方向图函数，记为|F(θ,φ)|。电流元的远区辐射场量在相同距离R的球面上不同方向的各点，场强是不同的，它与|sinθ|成正比，因此，电流元的方向图函数，记为|F(θ,φ)|=|F(θ)|=|sinθ|。为了画出电流元的辐射方向图，将电流元中心置于坐标原点，向各个方向作射线，并取其长度与场强的大小成正比，即得到一个立体图形，也就是得到电流元的立体方向图，它的形状像汽车轮胎。如图1（a）所示。天线的立体方向图一般较难画出，通常只画出相互垂直的两个平面内的方向图，即E面和H面方向图。电流元E面的方向图处于子午面，即电场分量Eθ所处的平面内的方向图，故称为E面方向图，H面方向图处于赤道面内，即与磁场分量Hφ平行的平面内的方向图，故称为H面方向图。(a)立体方向图；(b)E面方向图；(c)H面方向图图1电流元的方向图二维平面方向图可以在极坐标系中绘制，也可以在直角坐标系中绘制，但在极坐标系中绘制的方向图较为直观，因此较为常用。在极坐标系中绘制的电流元的E面和H面方向图如图1(b)T和（c）所示。显然，E面方向图关于电流元的轴线呈轴对称分布，在θ=90˚方向出现最大值“1”，其他方向上按矢径作出，而在轴线（θ=0˚和θ=90˚）上其值为零。在H面（θ=90˚）上，各方向场强均相同，故其方向图是一个单位圆，这样，将E面方向图绕电流元的轴线旋转一周，即可得到电流元的立体方向图。而天线设计是用来有效辐射电磁能的一种装置，实际中没有一种天线能在空间中任何方向辐射，故研究其辐射的方向性可以更好的了解天线特性。四天线的方向图及其有关参数：归一化方向图函数：任何实用天线的远区辐射场都是随空间的位置而变化的，因此在球坐标系中（见图2所示）天线至场点距离r处的远区辐射场量只是角度θ，φ的函数，这个函数就是方向图函数F(θ,φ)，通常将方向图函数关于最大值Fmax(θ,φ)进行归一化的函数称为归一化方向图函数，...
