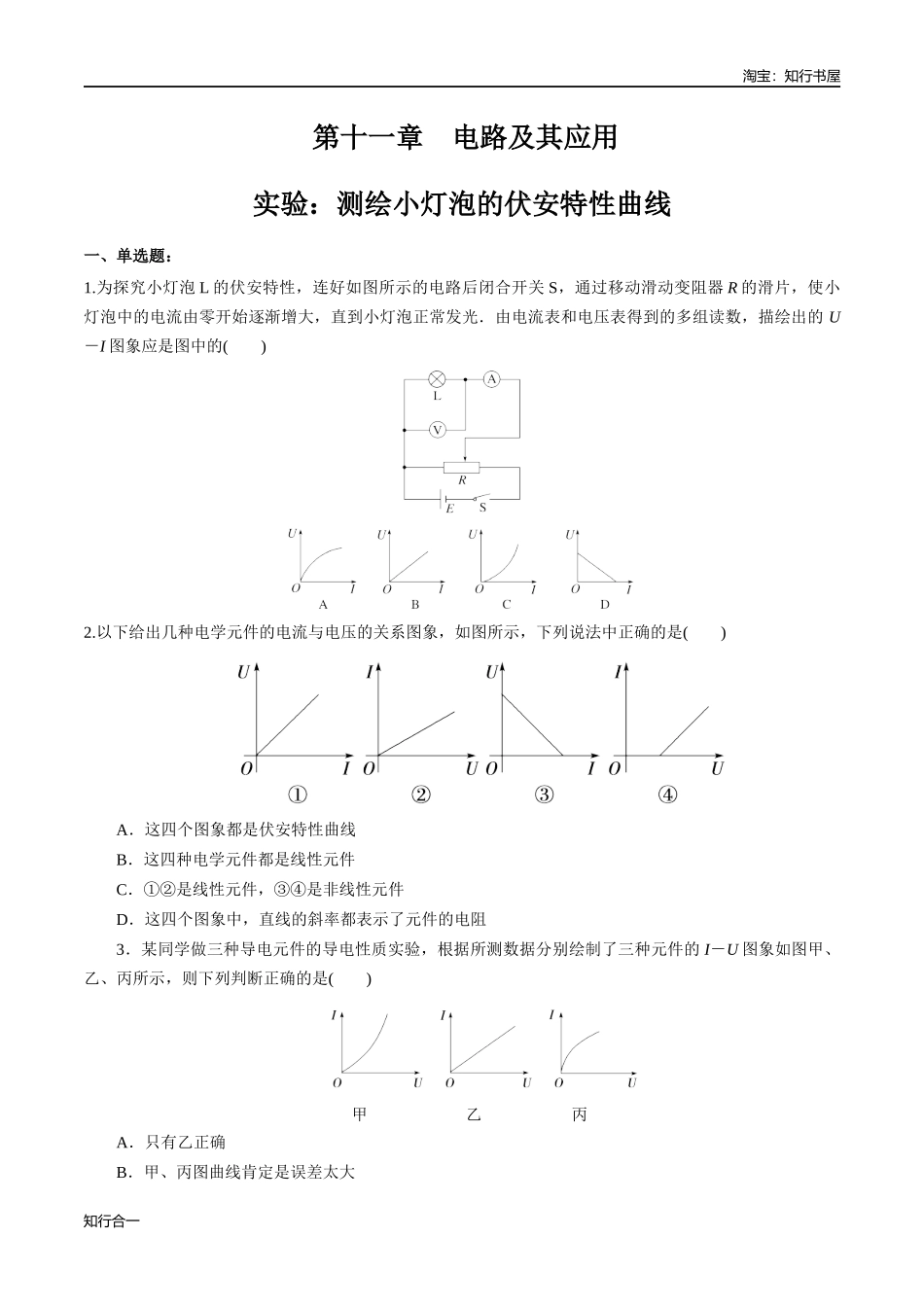

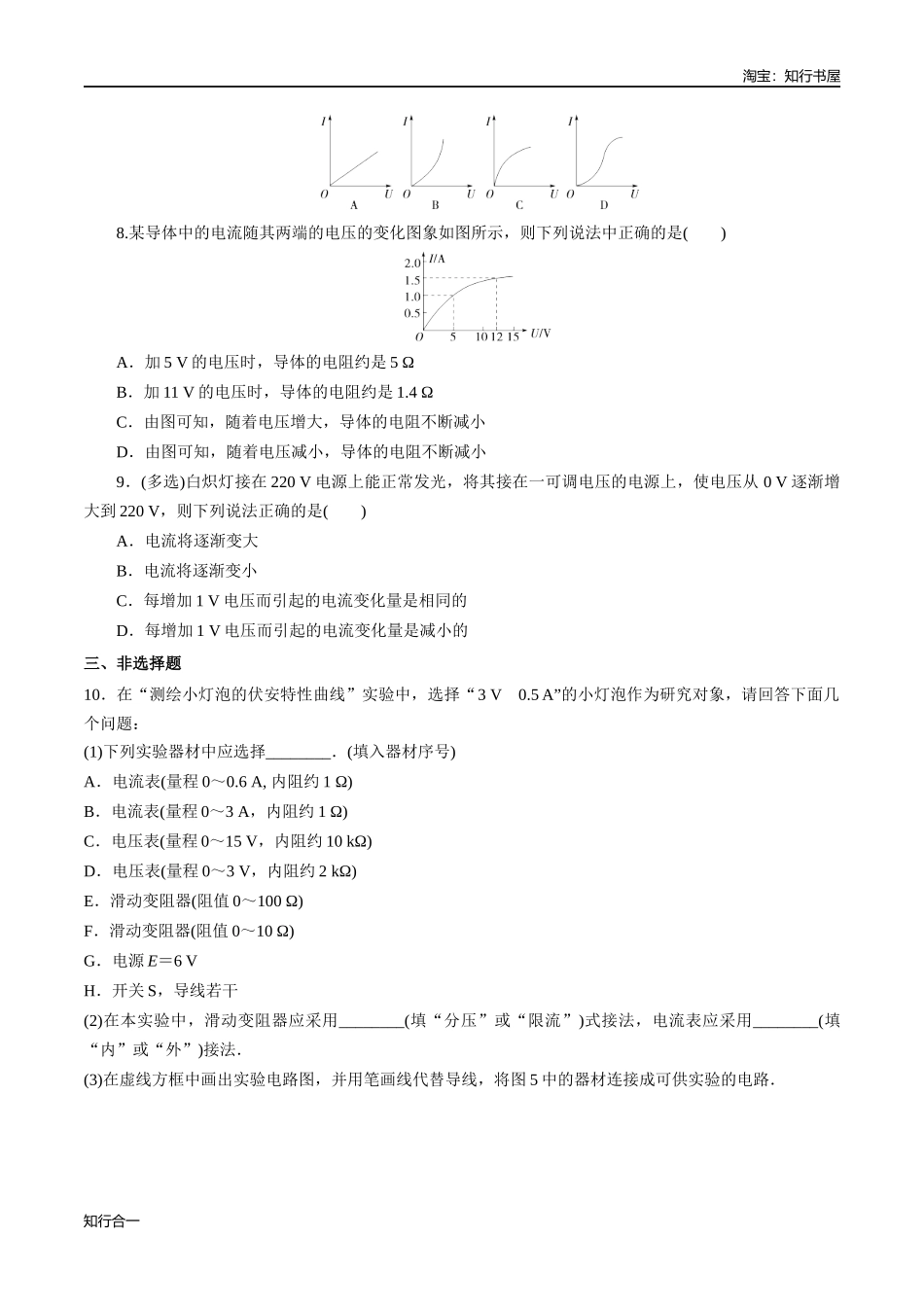

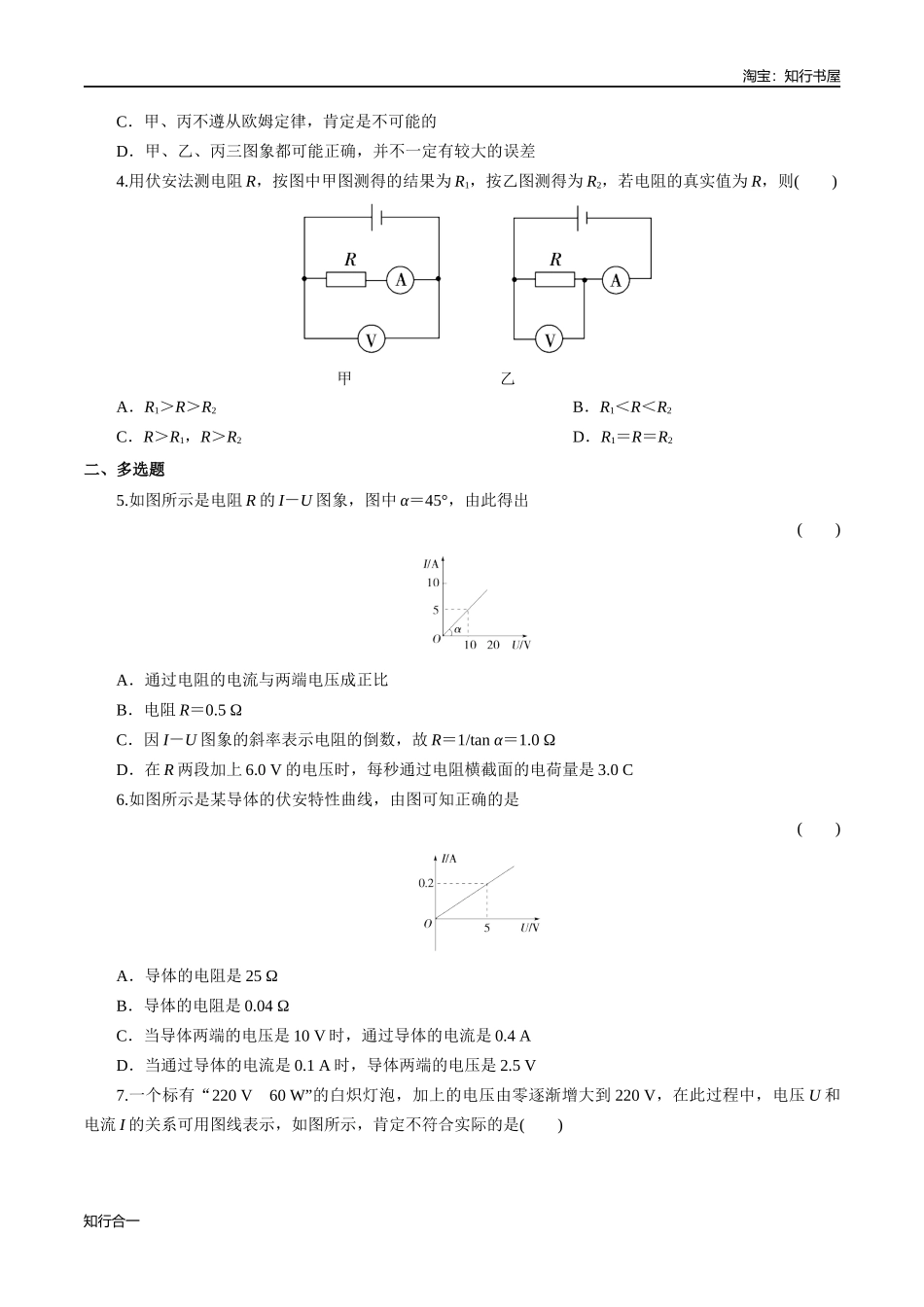

淘宝：知行书屋知行合一第十一章电路及其应用实验：测绘小灯泡的伏安特性曲线一、单选题：1.为探究小灯泡L的伏安特性，连好如图所示的电路后闭合开关S，通过移动滑动变阻器R的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数，描绘出的U－I图象应是图中的()2.以下给出几种电学元件的电流与电压的关系图象，如图所示，下列说法中正确的是()A．这四个图象都是伏安特性曲线B．这四种电学元件都是线性元件C．①②是线性元件，③④是非线性元件D．这四个图象中，直线的斜率都表示了元件的电阻3．某同学做三种导电元件的导电性质实验，根据所测数据分别绘制了三种元件的I－U图象如图甲、乙、丙所示，则下列判断正确的是()甲乙丙A．只有乙正确B．甲、丙图曲线肯定是误差太大淘宝：知行书屋知行合一C．甲、丙不遵从欧姆定律，肯定是不可能的D．甲、乙、丙三图象都可能正确，并不一定有较大的误差4.用伏安法测电阻R，按图中甲图测得的结果为R1，按乙图测得为R2，若电阻的真实值为R，则()甲乙A．R1＞R＞R2B．R1＜R＜R2C．R＞R1，R＞R2D．R1＝R＝R2二、多选题5.如图所示是电阻R的I－U图象，图中α＝45°，由此得出()A．通过电阻的电流与两端电压成正比B．电阻R＝0.5ΩC．因I－U图象的斜率表示电阻的倒数，故R＝1/tanα＝1.0ΩD．在R两段加上6.0V的电压时，每秒通过电阻横截面的电荷量是3.0C6.如图所示是某导体的伏安特性曲线，由图可知正确的是()A．导体的电阻是25ΩB．导体的电阻是0.04ΩC．当导体两端的电压是10V时，通过导体的电流是0.4AD．当通过导体的电流是0.1A时，导体两端的电压是2.5V7.一个标有“220V60W”的白炽灯泡，加上的电压由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图线表示，如图所示，肯定不符合实际的是()淘宝：知行书屋知行合一8.某导体中的电流随其两端的电压的变化图象如图所示，则下列说法中正确的是()A．加5V的电压时，导体的电阻约是5ΩB．加11V的电压时，导体的电阻约是1.4ΩC．由图可知，随着电压增大，导体的电阻不断减小D．由图可知，随着电压减小，导体的电阻不断减小9．(多选)白炽灯接在220V电源上能正常发光，将其接在一可调电压的电源上，使电压从0V逐渐增大到220V，则下列说法正确的是()A．电流将逐渐变大B．电流将逐渐变小C．每增加1V电压而引起的电流变化量是相同的D．每增加1V电压而引起的电流变化量是减小的三、非选择题10．在“测绘小灯泡的伏安特性曲线...
