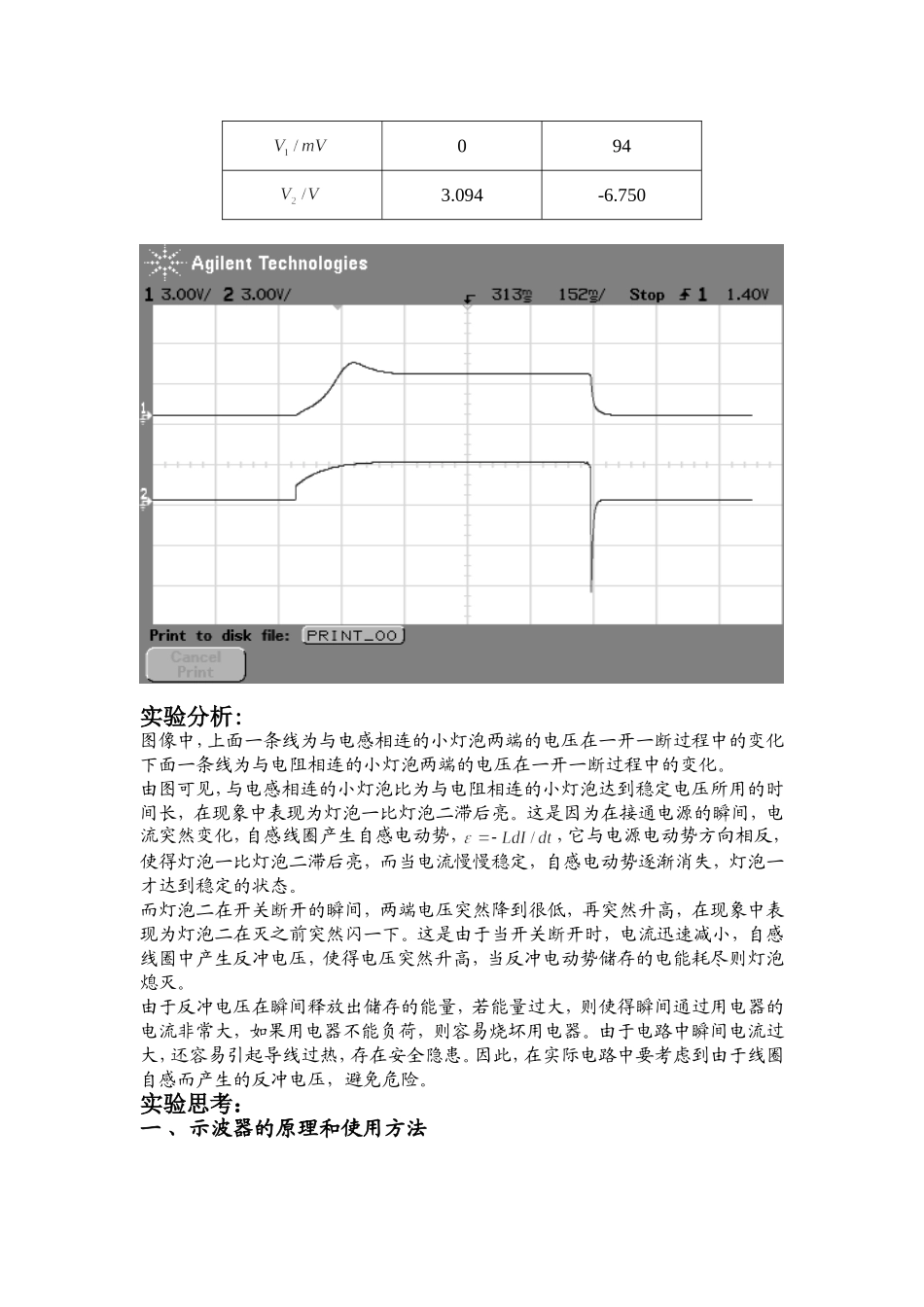

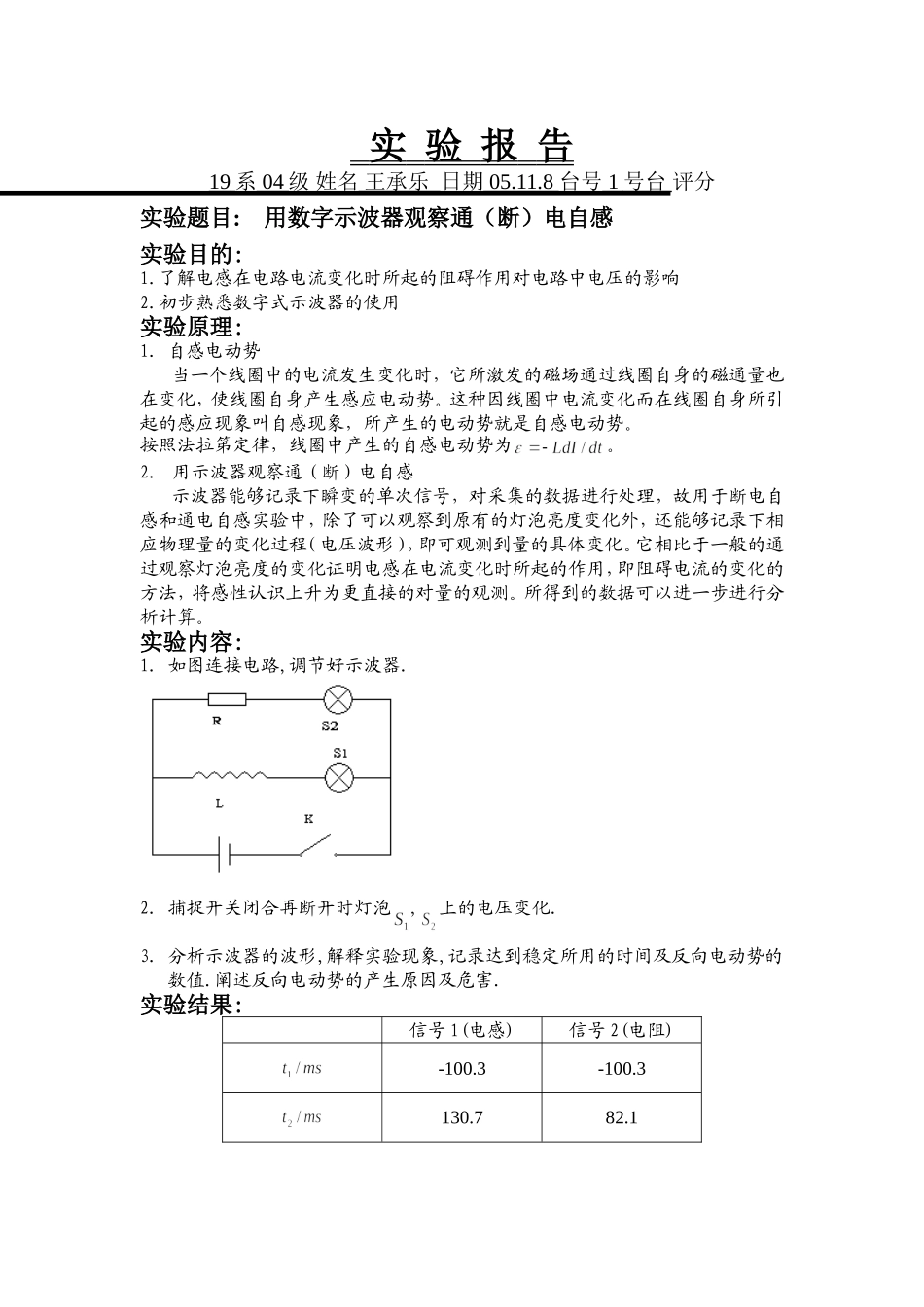

实验报告19系04级姓名王承乐日期05.11.8台号1号台评分实验题目:用数字示波器观察通（断）电自感实验目的:1.了解电感在电路电流变化时所起的阻碍作用对电路中电压的影响2.初步熟悉数字式示波器的使用实验原理:1．自感电动势当一个线圈中的电流发生变化时，它所激发的磁场通过线圈自身的磁通量也在变化，使线圈自身产生感应电动势。这种因线圈中电流变化而在线圈自身所引起的感应现象叫自感现象，所产生的电动势就是自感电动势。按照法拉第定律，线圈中产生的自感电动势为。2．用示波器观察通（断）电自感示波器能够记录下瞬变的单次信号，对采集的数据进行处理，故用于断电自感和通电自感实验中，除了可以观察到原有的灯泡亮度变化外，还能够记录下相应物理量的变化过程（电压波形），即可观测到量的具体变化。它相比于一般的通过观察灯泡亮度的变化证明电感在电流变化时所起的作用，即阻碍电流的变化的方法，将感性认识上升为更直接的对量的观测。所得到的数据可以进一步进行分析计算。实验内容:1.如图连接电路,调节好示波器.2.捕捉开关闭合再断开时灯泡,上的电压变化.3.分析示波器的波形,解释实验现象,记录达到稳定所用的时间及反向电动势的数值.阐述反向电动势的产生原因及危害.实验结果:信号1(电感)信号2(电阻)-100.3-100.3130.782.10943.094-6.750实验分析:图像中，上面一条线为与电感相连的小灯泡两端的电压在一开一断过程中的变化下面一条线为与电阻相连的小灯泡两端的电压在一开一断过程中的变化。由图可见，与电感相连的小灯泡比为与电阻相连的小灯泡达到稳定电压所用的时间长，在现象中表现为灯泡一比灯泡二滞后亮。这是因为在接通电源的瞬间，电流突然变化，自感线圈产生自感电动势，，它与电源电动势方向相反，使得灯泡一比灯泡二滞后亮，而当电流慢慢稳定，自感电动势逐渐消失，灯泡一才达到稳定的状态。而灯泡二在开关断开的瞬间，两端电压突然降到很低，再突然升高，在现象中表现为灯泡二在灭之前突然闪一下。这是由于当开关断开时，电流迅速减小，自感线圈中产生反冲电压，使得电压突然升高，当反冲电动势储存的电能耗尽则灯泡熄灭。由于反冲电压在瞬间释放出储存的能量，若能量过大，则使得瞬间通过用电器的电流非常大，如果用电器不能负荷，则容易烧坏用电器。由于电路中瞬间电流过大，还容易引起导线过热，存在安全隐患。因此，在实际电路中要考虑到由于线圈自感而产生的反冲电压，避免危险。实验思考：一、示波器的原理和使用方...
