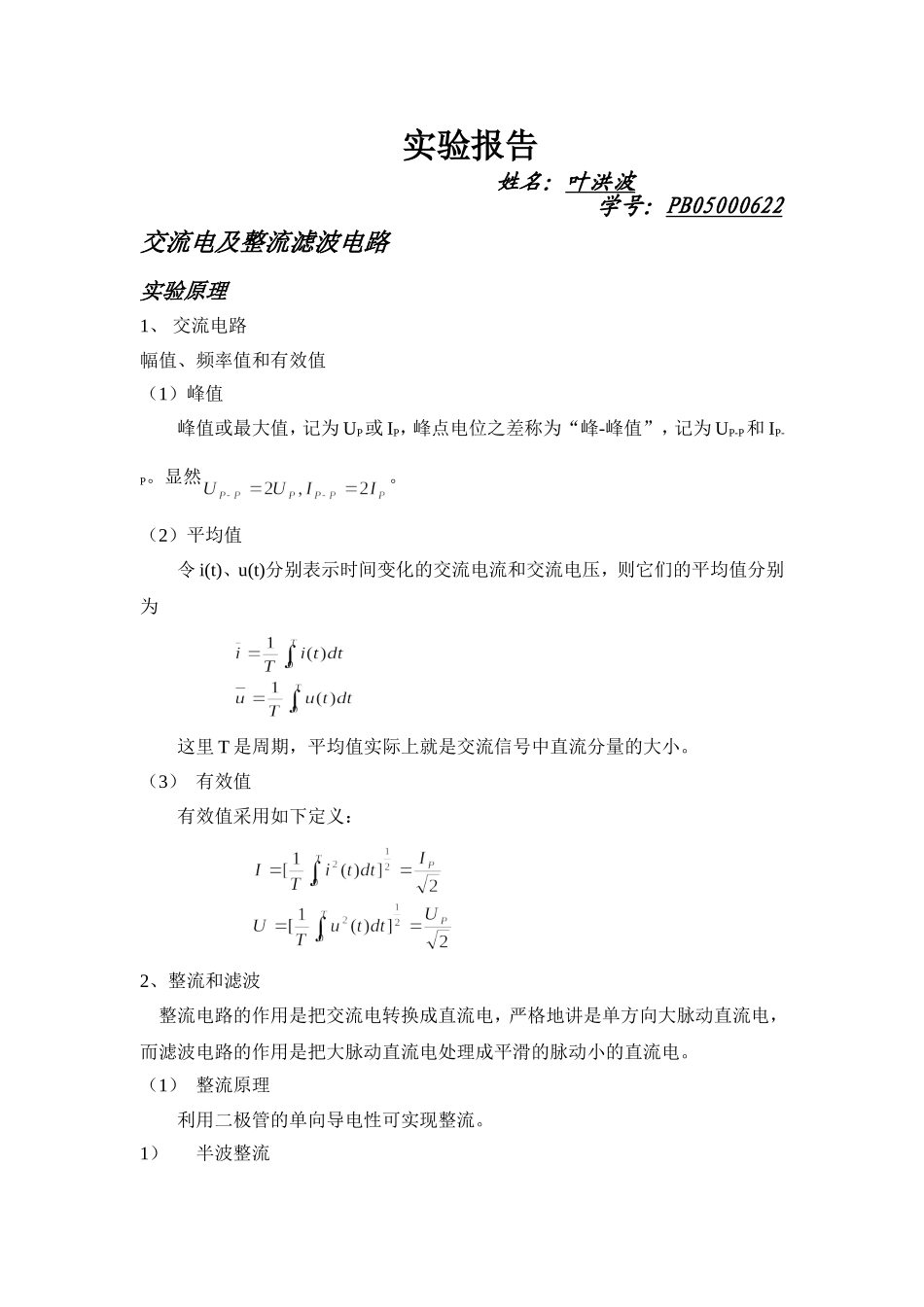

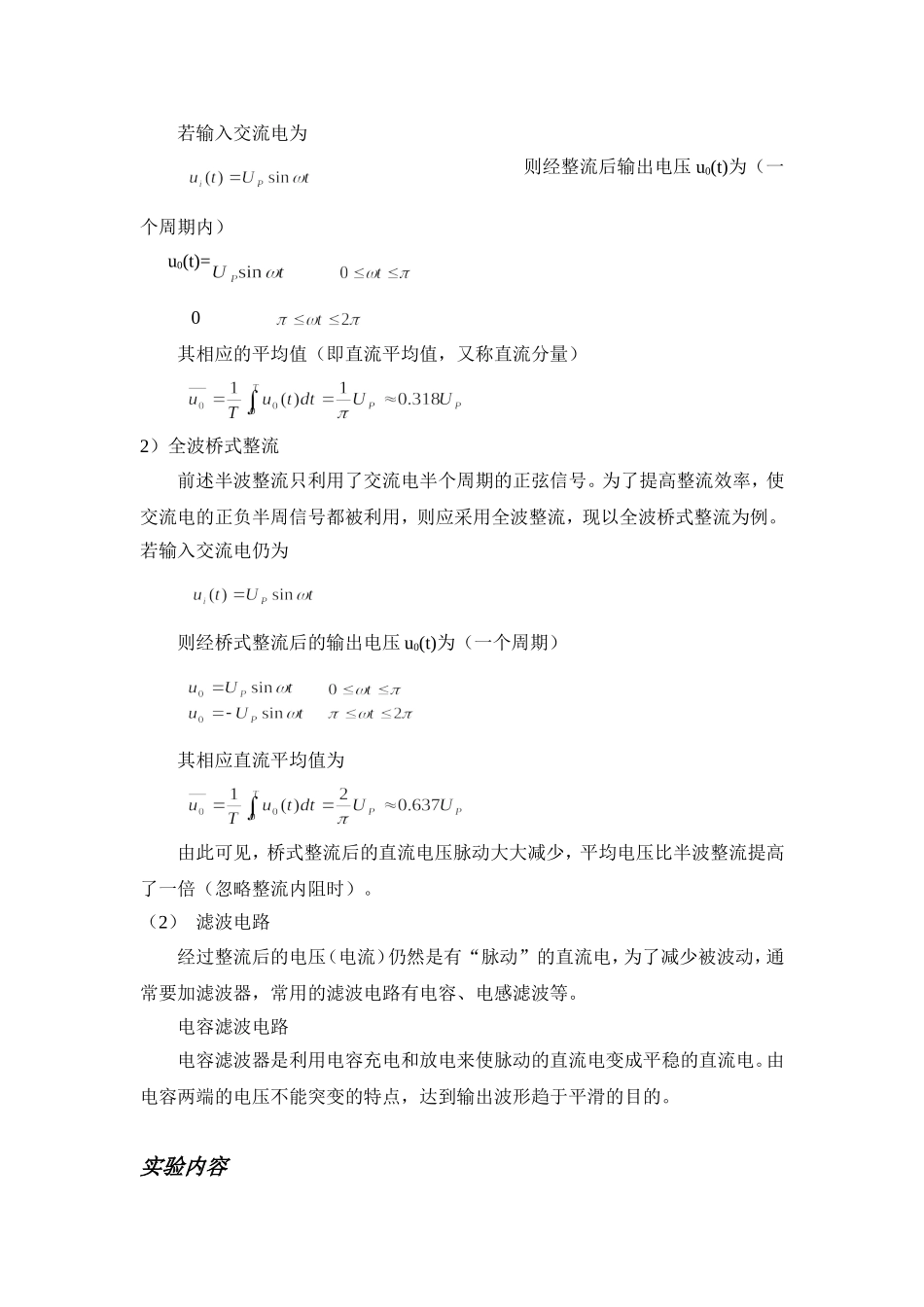

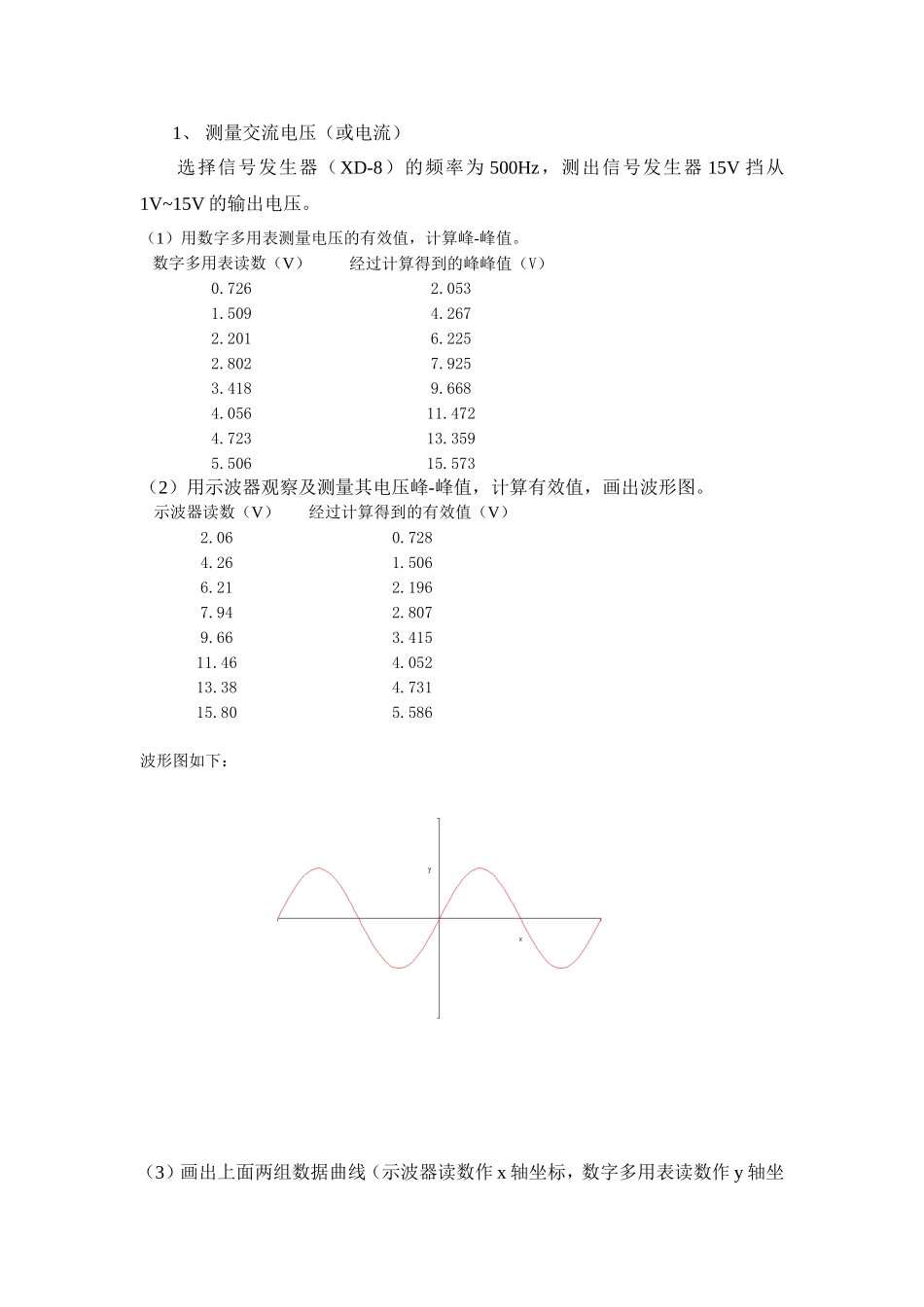

实验报告姓名：叶洪波学号：PB05000622交流电及整流滤波电路实验原理1、交流电路幅值、频率值和有效值（1）峰值峰值或最大值，记为UP或IP，峰点电位之差称为“峰-峰值”，记为UP-P和IP-P。显然。（2）平均值令i(t)、u(t)分别表示时间变化的交流电流和交流电压，则它们的平均值分别为这里T是周期，平均值实际上就是交流信号中直流分量的大小。（3）有效值有效值采用如下定义：2、整流和滤波整流电路的作用是把交流电转换成直流电，严格地讲是单方向大脉动直流电，而滤波电路的作用是把大脉动直流电处理成平滑的脉动小的直流电。（1）整流原理利用二极管的单向导电性可实现整流。1）半波整流若输入交流电为则经整流后输出电压u0(t)为（一个周期内）u0(t)=0其相应的平均值（即直流平均值，又称直流分量）2）全波桥式整流前述半波整流只利用了交流电半个周期的正弦信号。为了提高整流效率，使交流电的正负半周信号都被利用，则应采用全波整流，现以全波桥式整流为例。若输入交流电仍为则经桥式整流后的输出电压u0(t)为（一个周期）其相应直流平均值为由此可见，桥式整流后的直流电压脉动大大减少，平均电压比半波整流提高了一倍（忽略整流内阻时）。（2）滤波电路经过整流后的电压（电流）仍然是有“脉动”的直流电，为了减少被波动，通常要加滤波器，常用的滤波电路有电容、电感滤波等。电容滤波电路电容滤波器是利用电容充电和放电来使脉动的直流电变成平稳的直流电。由电容两端的电压不能突变的特点，达到输出波形趋于平滑的目的。实验内容1、测量交流电压（或电流）选择信号发生器（XD-8）的频率为500Hz，测出信号发生器15V挡从1V~15V的输出电压。（1）用数字多用表测量电压的有效值，计算峰-峰值。数字多用表读数（V）经过计算得到的峰峰值（V）0.7262.0531.5094.2672.2016.2252.8027.9253.4189.6684.05611.4724.72313.3595.50615.573（2）用示波器观察及测量其电压峰-峰值，计算有效值，画出波形图。示波器读数（V）经过计算得到的有效值（V）2.060.7284.261.5066.212.1967.942.8079.663.41511.464.05213.384.73115.805.586波形图如下：（3）画出上面两组数据曲线（示波器读数作x轴坐标，数字多用表读数作y轴坐标），计算相对误差。以示波器读数为X轴，数字多用表读数为Y轴，作散点图并作线性拟合如下：拟合得到的直线的斜率为0.34969，理论值为。相对误差=1-0.34969/=1-0.34969*=0.0109273=1.09%Y=A+B*XParameterValueErrorA0.024220.01939B0.34...
