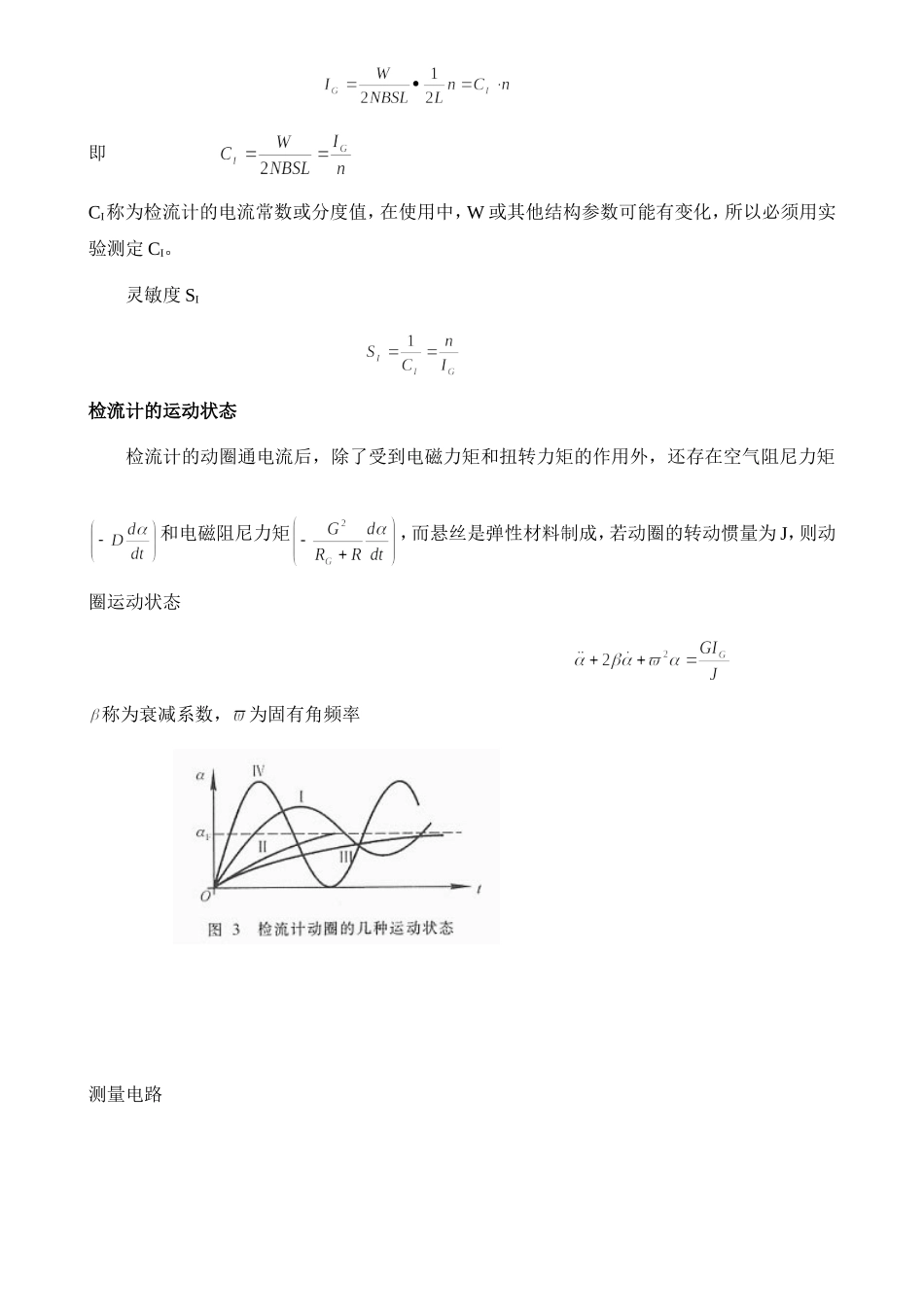

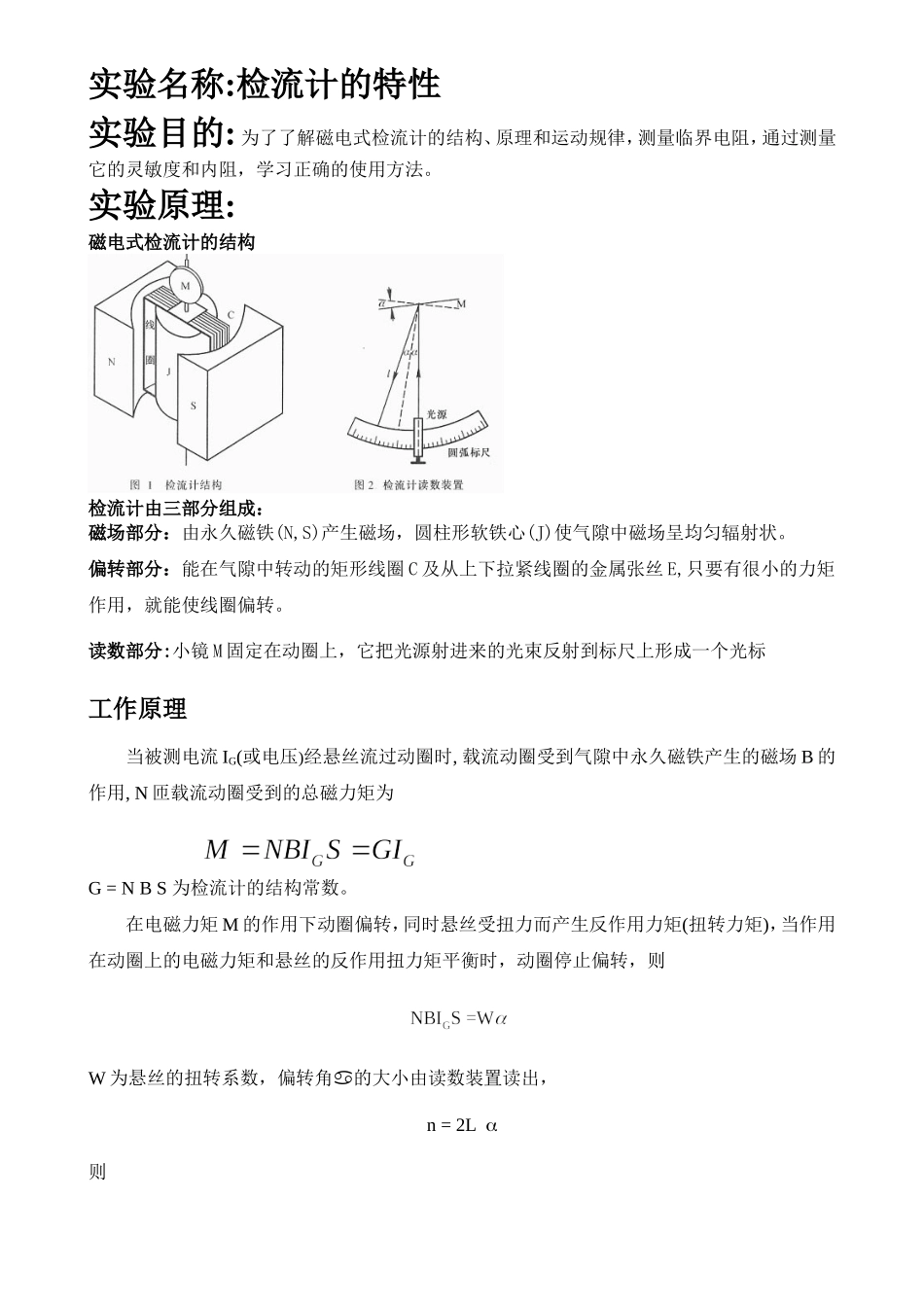

实验名称:检流计的特性实验目的:为了了解磁电式检流计的结构、原理和运动规律，测量临界电阻，通过测量它的灵敏度和内阻，学习正确的使用方法。实验原理:磁电式检流计的结构检流计由三部分组成：磁场部分：由永久磁铁(N,S)产生磁场，圆柱形软铁心(J)使气隙中磁场呈均匀辐射状。偏转部分：能在气隙中转动的矩形线圈C及从上下拉紧线圈的金属张丝E,只要有很小的力矩作用，就能使线圈偏转。读数部分:小镜M固定在动圈上，它把光源射进来的光束反射到标尺上形成一个光标工作原理当被测电流IG(或电压)经悬丝流过动圈时,载流动圈受到气隙中永久磁铁产生的磁场B的作用,N匝载流动圈受到的总磁力矩为G=NBS为检流计的结构常数。在电磁力矩M的作用下动圈偏转，同时悬丝受扭力而产生反作用力矩(扭转力矩)，当作用在动圈上的电磁力矩和悬丝的反作用扭力矩平衡时，动圈停止偏转，则W为悬丝的扭转系数，偏转角的大小由读数装置读出，n=2L则即CI称为检流计的电流常数或分度值，在使用中，W或其他结构参数可能有变化，所以必须用实验测定CI。灵敏度SI检流计的运动状态检流计的动圈通电流后，除了受到电磁力矩和扭转力矩的作用外，还存在空气阻尼力矩和电磁阻尼力矩，而悬丝是弹性材料制成，若动圈的转动惯量为J，则动圈运动状态称为衰减系数，为固有角频率测量电路电流常数电压常数实验数据记录实验仪器zx21型旋转式电阻箱2个等级0.1级旋钮6个额定功率0.25瓦AC15直流复射式检流计内阻铭牌外界临界阻实验值记录实验一观测检流计的运动状态测量临界电阻测量步骤:因为临界电阻的性质是只要增大一点就会有恢复震动,即是欠阻尼运动和过阻尼运动的临界点。所以从大电阻开始逐渐减小,找到刚好第一个的值使光标没有发生阻尼振动。即找到临界外电阻。实验测量得到。注：因为外电阻，但是，所以忽略。综上：得到临界外电阻为测量第一次恢复0点时间t1,与最终平衡位置时间t2Rkpt1/st2/s检流计运动状态6.906.90过阻尼7.087.08过阻尼5.275.27过阻尼5.405.40过阻尼1.801.80临界阻尼1.831.83临界阻尼0.744.00欠阻尼0.763.90欠阻尼0.605.79欠阻尼0.635.60欠阻尼实验数据分析可以通过数据分析得知，过阻尼运动；，欠阻尼运动；临界阻尼运动状态下，恢复到稳定用时最短；欠阻尼运动状态下，第一次回到平衡位置用的时间随Rkp增大而减小；过阻尼运动与欠阻尼运动最后稳定所...
