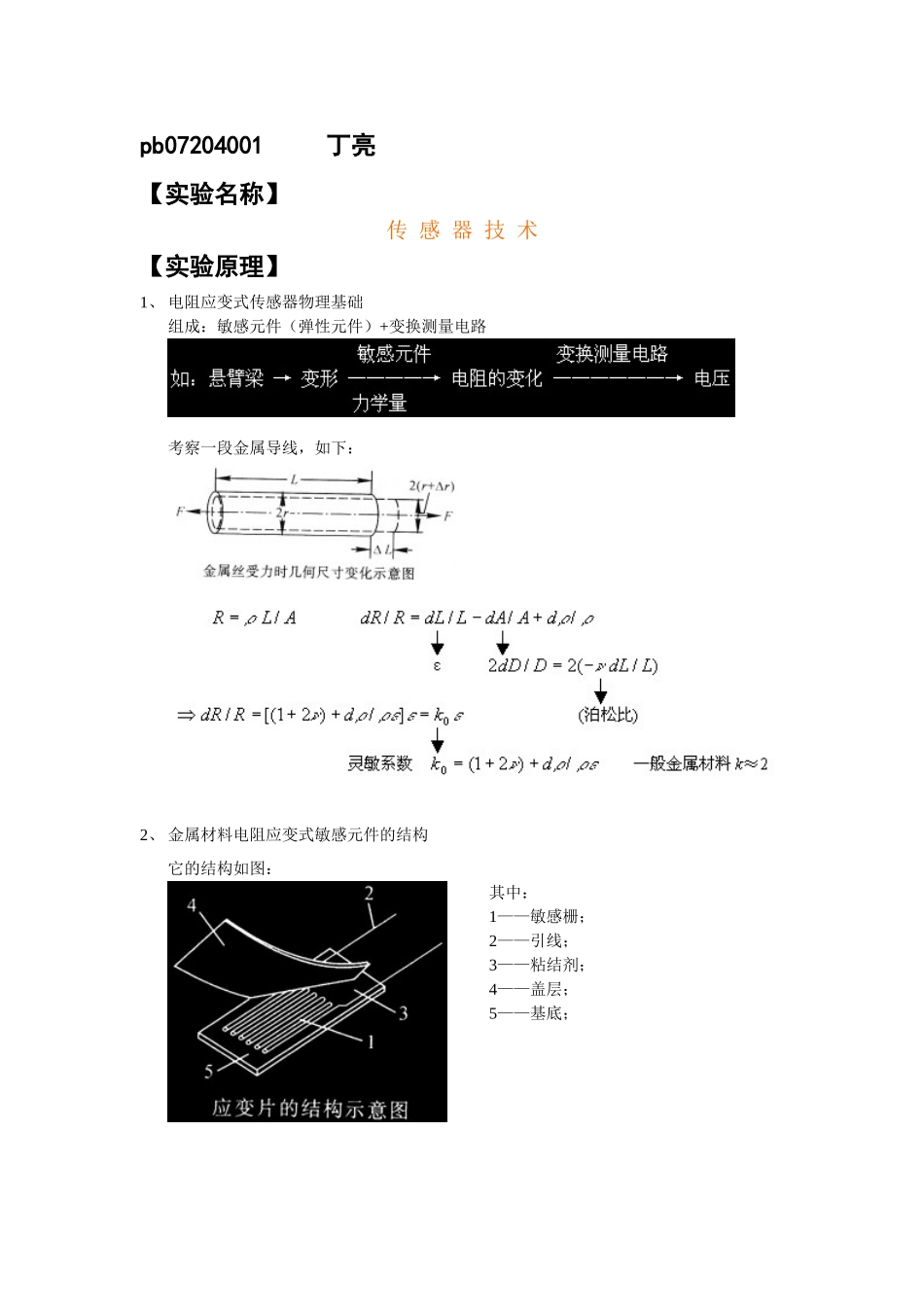

pb07204001丁亮【实验名称】传感器技术【实验原理】1、电阻应变式传感器物理基础组成：敏感元件（弹性元件）+变换测量电路考察一段金属导线，如下：2、金属材料电阻应变式敏感元件的结构它的结构如图：其中：1——敏感栅；2——引线；3——粘结剂；4——盖层；5——基底；3、电阻应变式传感器的转换电路如图所示，为了测量△R/R，通常采用各种桥接电路。实际测量的时候，采用的是质量和电压的差值比较关系；金属箔电阻应变片贴牢在悬臂梁上下表面，悬臂梁远端加砝码使它弯曲，上表面受到拉伸，下表面受到压缩。所以上表面电阻阻值变大，下表面电阻阻值变小。分别将一个、两个或四个电阻应变片与固定电阻组成电桥（所谓单臂、半桥或全桥），以电压表为平衡检测器。未加砝码时，调节电桥平衡，输出电压为零。随着负载增加，电桥不平衡性加大，电压表读数越大。做M-U图，是线性关系。对应三种情况，分别求出电桥灵敏度（单位质量变化引起电压的变化ΔU/ΔM）。【实验内容】1、分别测量单臂，半桥，全桥电路的灵敏度，并作比较。2、连接交流全桥的电路。【实验步骤】1、按照图示连接单臂电桥；逐一加入小砝码，记录电压的指示变化，注意要记录上升和下降两条曲线。2、按照图示连接半桥电路；逐一加入小砝码，记录电压的指示变化，注意要记录上升和下降两条曲线。3、按照图示连接全桥电路；逐一加入小砝码，记录电压的指示变化，注意要记录上升和下降两条曲线。4、按照图示连接交流全桥的电路。【实验数据】实验数据见下：电路12345678910半臂0.0110.0240.0380.0510.0640.0770.090.1020.1140.1270.0130.0260.0380.0510.063.0.0750.0880.10.1120.125半桥0.0240.0490.0730.0990.1230.1480.1730.1990.2240.2490.0250.050.0740.0990.1240.1490.1740.1990.2240.249全桥0.050.0990.1470.1960.2450.2940.343.0.3920.440.490.0560.1040.1520.20.2480.2960.3440.3930.4410.49【实验数据处理】1、半臂电路的电压—重物关系曲线如下：经斜率求得的灵敏度S=0.01274；由线性拟合得到的误差为5.45×10^-5。2、半桥电路的电压—重物关系曲线如下：经斜率求得的灵敏度为S=0.0248；由线性拟合得到的误差为4.49×10^-5。3、全桥电路的电压—重物关系曲线如下：经斜率求得的灵敏度为S=0.04898；由线性拟合得到的误差为3.28×10^-5。4、经过上面的计算结果，我们可以发现，灵敏度半臂：半桥：全桥=1：2：4。【思考题】在许多物理实验中（如拉伸法测钢丝的杨氏模量，金属热膨...
