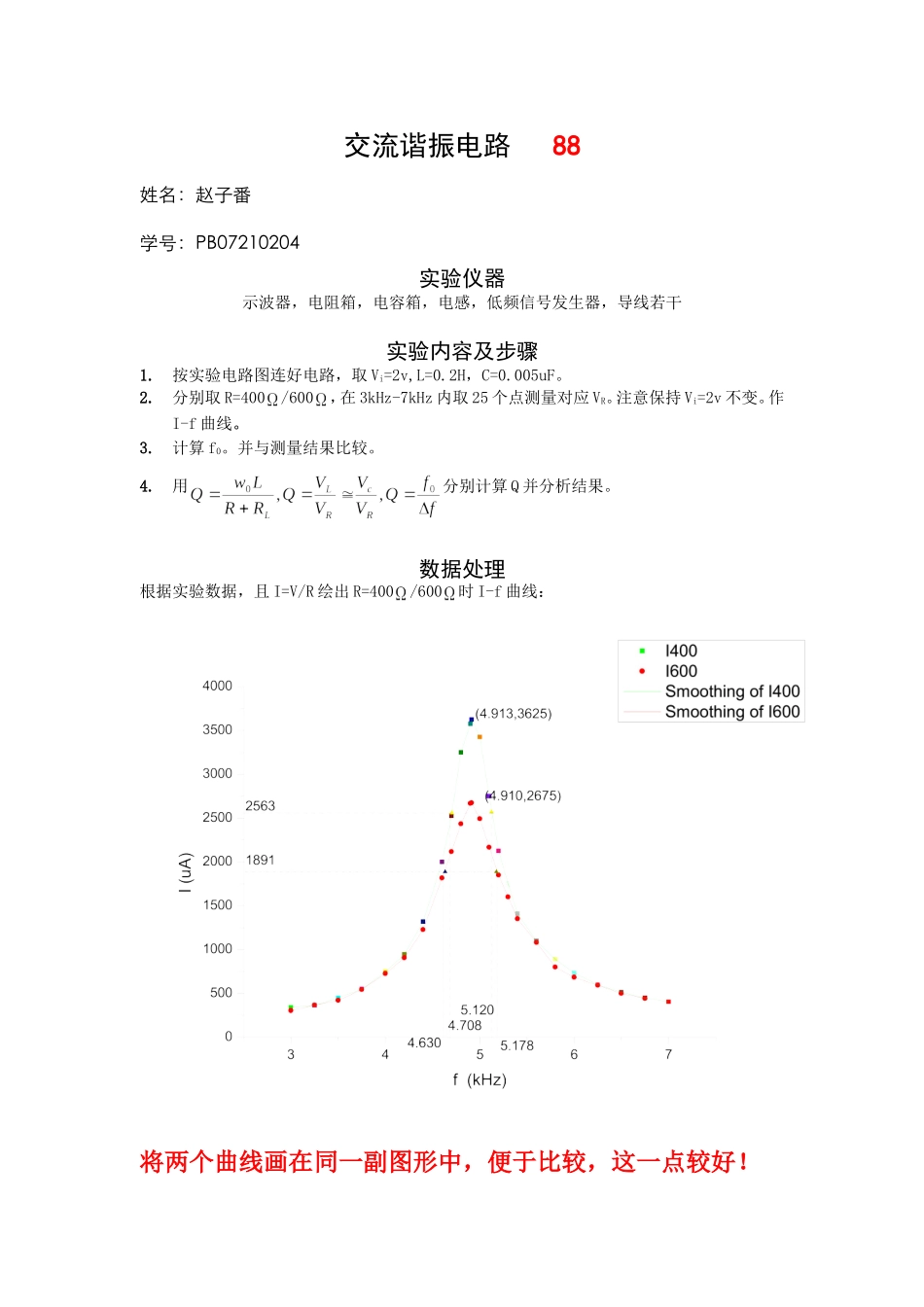

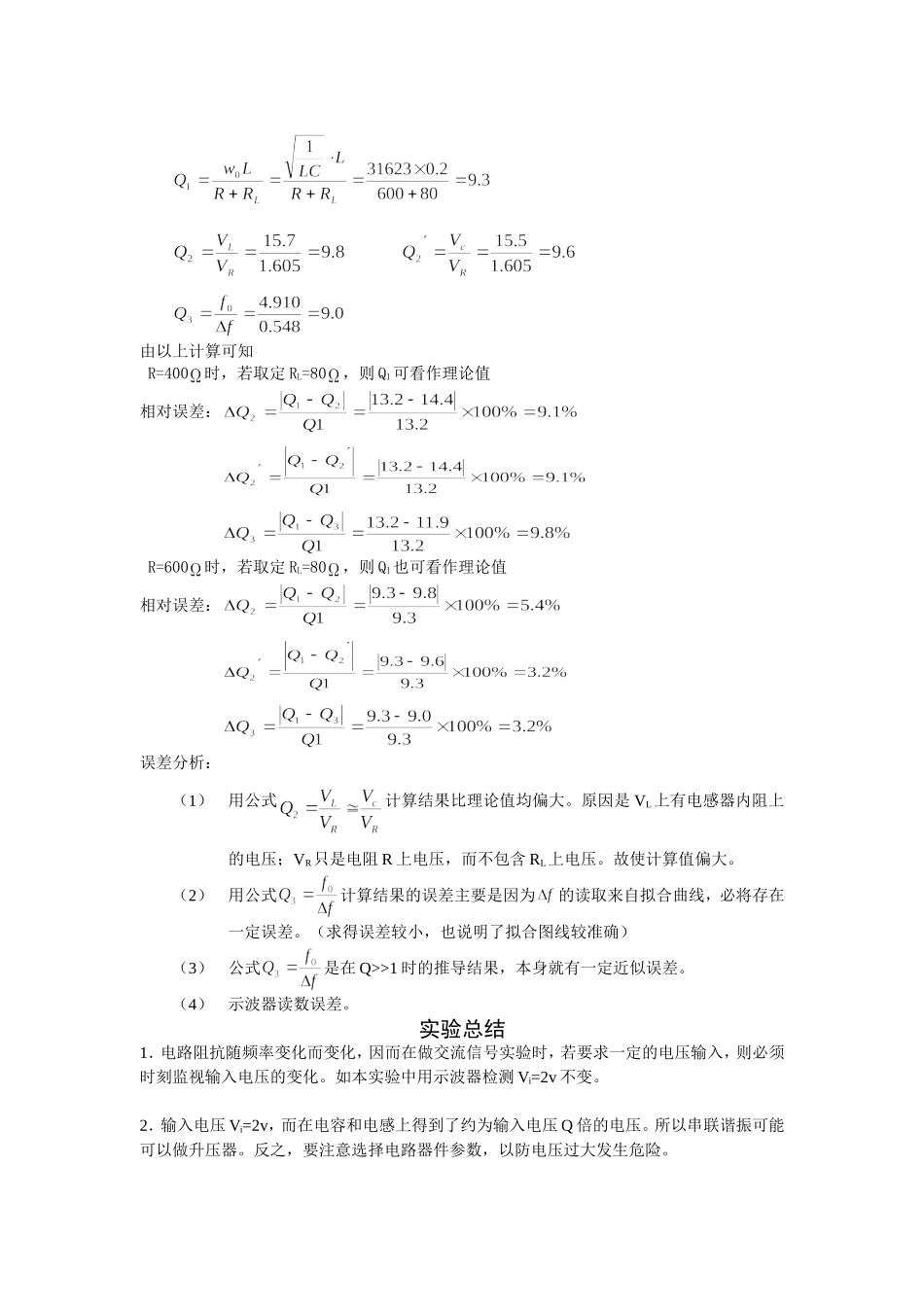

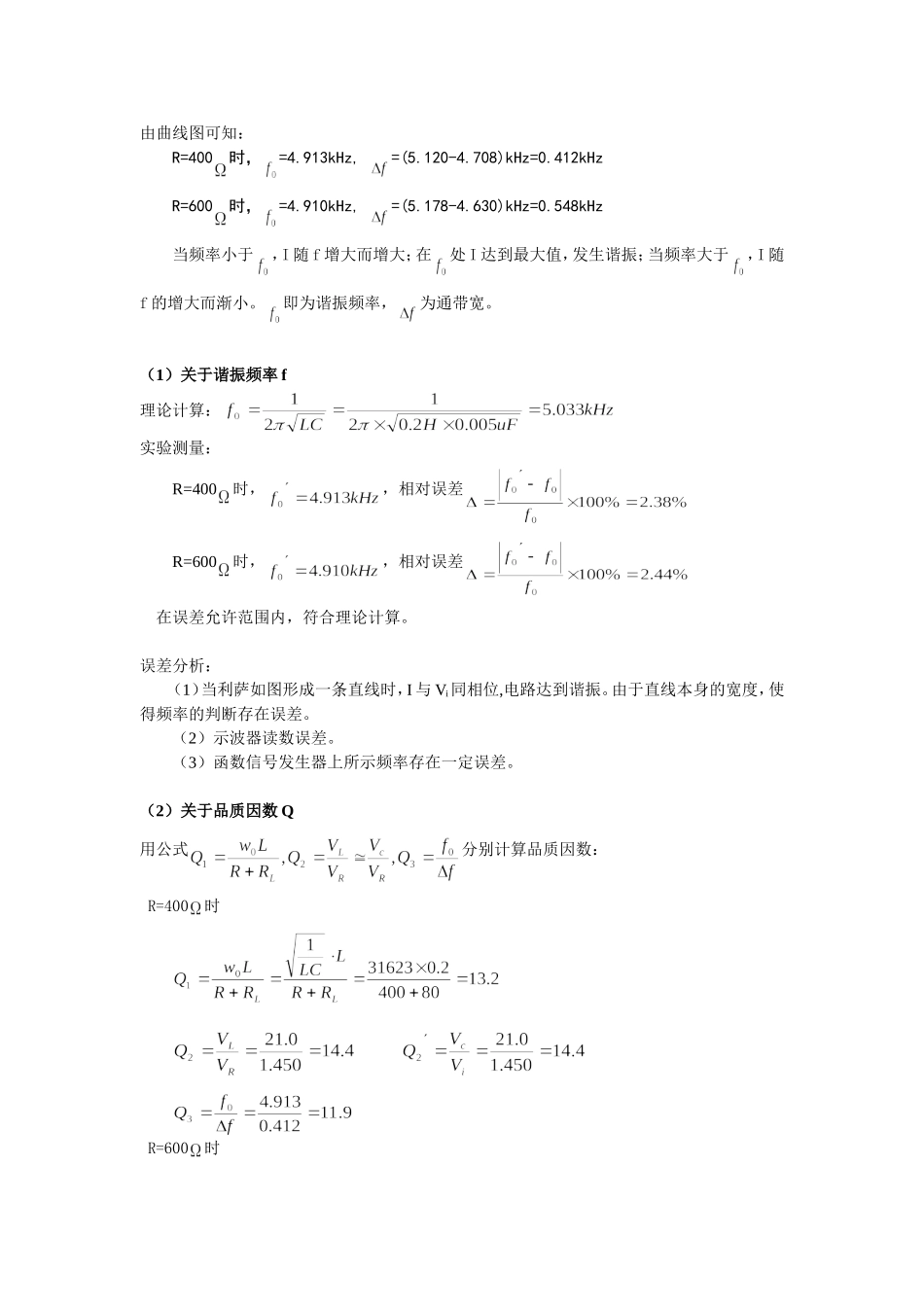

交流谐振电路88姓名：赵子番学号：PB07210204实验仪器示波器，电阻箱，电容箱，电感，低频信号发生器，导线若干实验内容及步骤1.按实验电路图连好电路，取Vi=2v,L=0.2H，C=0.005uF。2.分别取R=400/600，在3kHz-7kHz内取25个点测量对应VR。注意保持Vi=2v不变。作I-f曲线。3.计算f0。并与测量结果比较。4.用分别计算Q并分析结果。数据处理根据实验数据，且I=V/R绘出R=400/600时I-f曲线：将两个曲线画在同一副图形中，便于比较，这一点较好！由曲线图可知：R=400时，=4.913kHz,=(5.120-4.708)kHz=0.412kHzR=600时，=4.910kHz,=(5.178-4.630)kHz=0.548kHz当频率小于，I随f增大而增大；在处I达到最大值，发生谐振；当频率大于，I随f的增大而渐小。即为谐振频率，为通带宽。（1）关于谐振频率f理论计算：实验测量：R=400时，，相对误差R=600时，，相对误差在误差允许范围内，符合理论计算。误差分析：（1）当利萨如图形成一条直线时，I与Vi同相位,电路达到谐振。由于直线本身的宽度，使得频率的判断存在误差。（2）示波器读数误差。（3）函数信号发生器上所示频率存在一定误差。（2）关于品质因数Q用公式分别计算品质因数：R=400时R=600时由以上计算可知R=400时，若取定RL=80，则Q1可看作理论值相对误差：R=600时，若取定RL=80，则Q1也可看作理论值相对误差：误差分析：（1）用公式计算结果比理论值均偏大。原因是VL上有电感器内阻上的电压；VR只是电阻R上电压，而不包含RL上电压。故使计算值偏大。（2）用公式计算结果的误差主要是因为的读取来自拟合曲线，必将存在一定误差。（求得误差较小，也说明了拟合图线较准确）（3）公式是在Q>>1时的推导结果，本身就有一定近似误差。（4）示波器读数误差。实验总结1．电路阻抗随频率变化而变化，因而在做交流信号实验时，若要求一定的电压输入，则必须时刻监视输入电压的变化。如本实验中用示波器检测Vi=2v不变。2．输入电压Vi=2v，而在电容和电感上得到了约为输入电压Q倍的电压。所以串联谐振可能可以做升压器。反之，要注意选择电路器件参数，以防电压过大发生危险。3．电阻R越小，Q越大，I-f曲线越靠上，峰值越尖锐。同时，Q值越大，说明电路储能性能越好。由数据计算可知，Q越大，带宽越小。即RLC串联谐振电路作为选频电路时，Q越大，选频特性越好。思考题1.根据RLC串联电路谐振特点，在实验中如何判断电路达到了谐振？答:RLC串联谐振时，I（VR）最大，I与Vi同相位。而VR最大不易分辨，故采用利萨如图形法...
