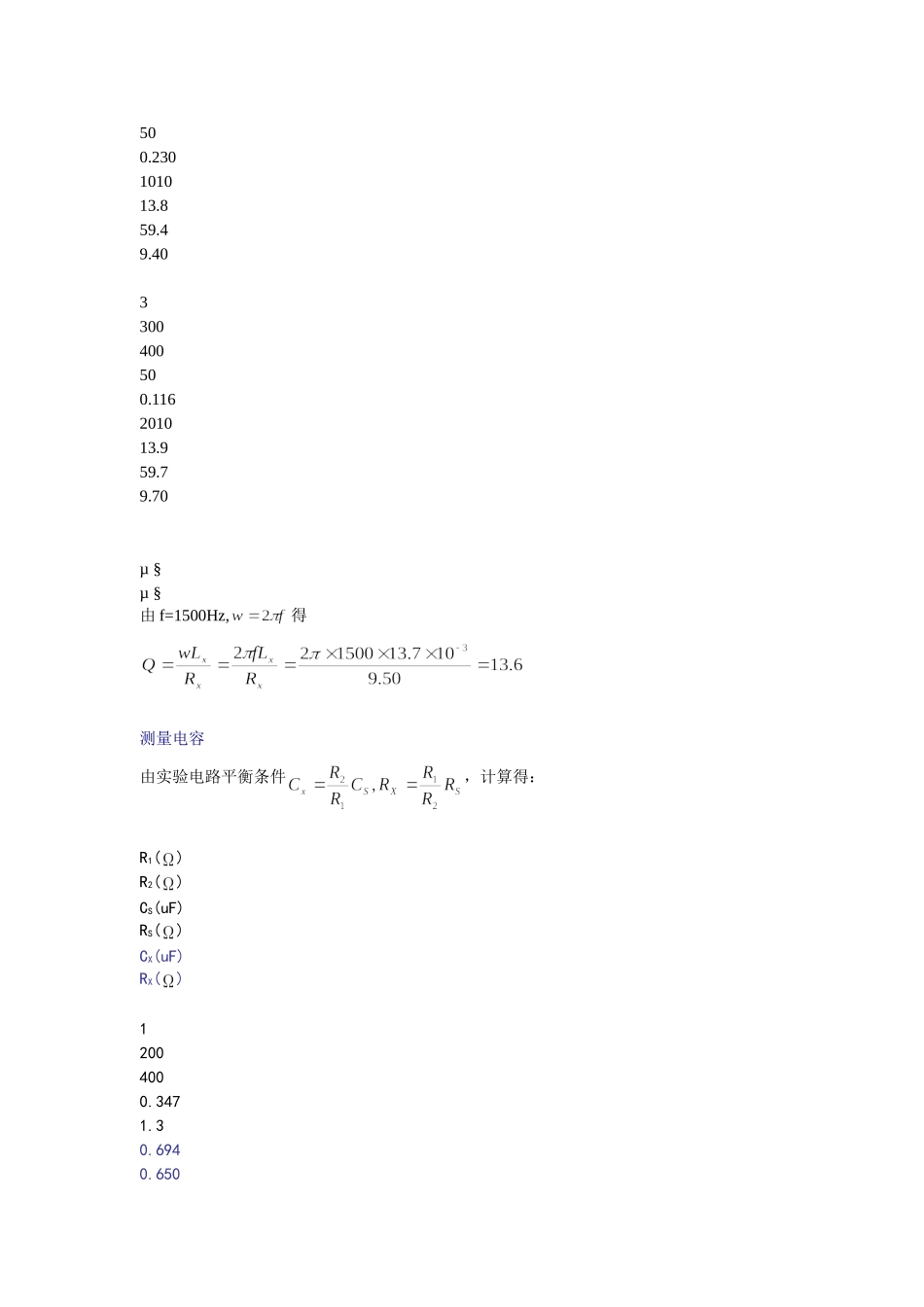

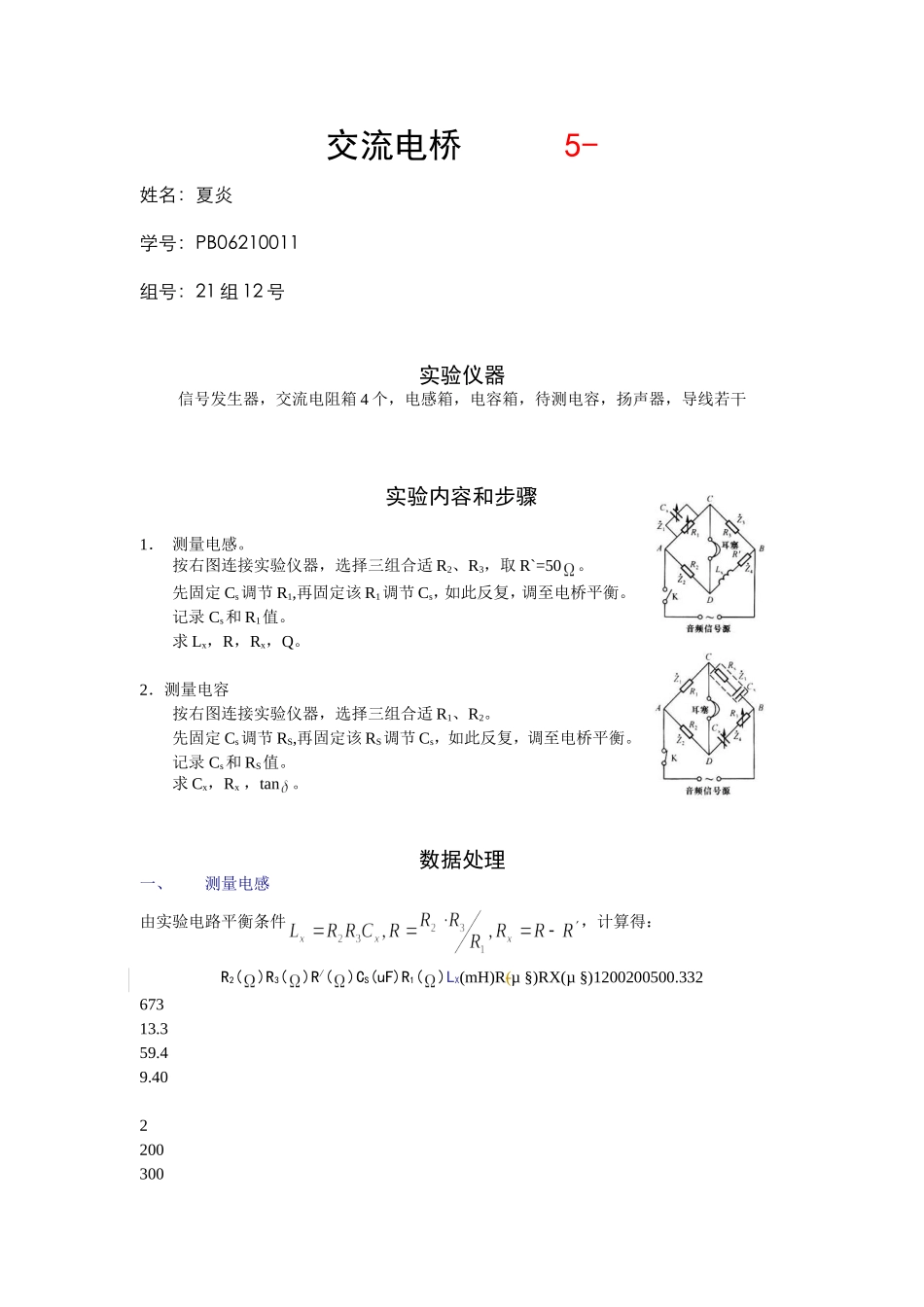

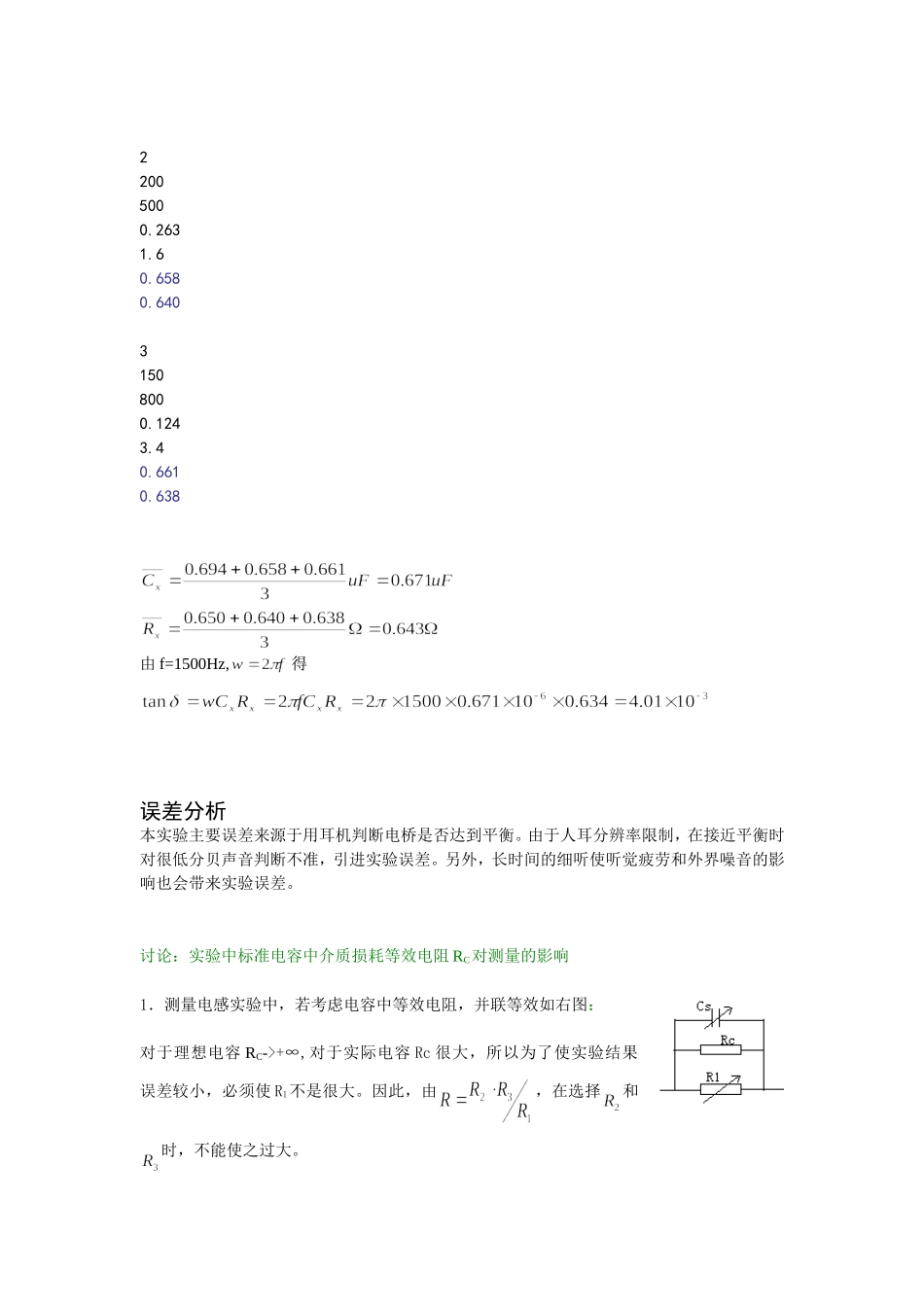

交流电桥5-姓名：夏炎学号：PB06210011组号：21组12号实验仪器信号发生器，交流电阻箱4个，电感箱，电容箱，待测电容，扬声器，导线若干实验内容和步骤1．测量电感。按右图连接实验仪器，选择三组合适R2、R3，取R`=50。先固定Cs调节R1,再固定该R1调节Cs，如此反复，调至电桥平衡。记录Cs和R1值。求Lx，R，Rx，Q。2．测量电容按右图连接实验仪器，选择三组合适R1、R2。先固定Cs调节RS,再固定该RS调节Cs，如此反复，调至电桥平衡。记录Cs和RS值。求Cx，Rx，tan。数据处理一、测量电感由实验电路平衡条件，计算得：R2()R3()R/()CS(uF)R1()LX(mH)R(µ§)RX(µ§)1200200500.33267313.359.49.402200300500.230101013.859.49.403300400500.116201013.959.79.70µ§µ§由f=1500Hz,得测量电容由实验电路平衡条件，计算得：R1()R2()CS(uF)RS()CX(uF)RX()12004000.3471.30.6940.65022005000.2631.60.6580.64031508000.1243.40.6610.638由f=1500Hz,得误差分析本实验主要误差来源于用耳机判断电桥是否达到平衡。由于人耳分辨率限制，在接近平衡时对很低分贝声音判断不准，引进实验误差。另外，长时间的细听使听觉疲劳和外界噪音的影响也会带来实验误差。讨论：实验中标准电容中介质损耗等效电阻RC对测量的影响1．测量电感实验中，若考虑电容中等效电阻，并联等效如右图：对于理想电容RC->+∞,对于实际电容Rc很大，所以为了使实验结果误差较小，必须使R1不是很大。因此，由，在选择和时，不能使之过大。在实验中，选择了和均在百欧数量级，由此得的小于。所以可以忽略电容内阻对计算结果的影响。2．测量电容实验中，若考虑电容中等效电阻，串联如右图：电容中串联等效内阻Rc很小。而实验测量数据Rs为几欧数量级，也很小。所以会给实验带来一定小误差，即Rs比实际（Rc+Rs）小，故使Rx偏小。思考题1．（1）对图2.2.4-7电路由电桥平衡条件得R（+）=（++）由实部和虚部相等，得==此电路调平时不方便。因为：A．原电路有两个纯电阻臂，且可调节元件在一个桥臂上，简单方便。此图中两个可调电阻在两个桥臂上，调平不便。B．所用标准电感LS一般存在交流电阻RL。若要准确测量还需知道LS和RL值。（2）对图2.2.4-8的电路由电桥平衡条件得（R+）（+）=由实部和虚部相等，得==此电路调平时不方便。因为：A．原电路可调节元件在一个桥臂上，简单方便。此图中两个可调电阻在两个桥臂上，调平不便。B．由计算结果知，LX和RX都与信号源角频率w有关。所以此电路结果会引入w的误差...
