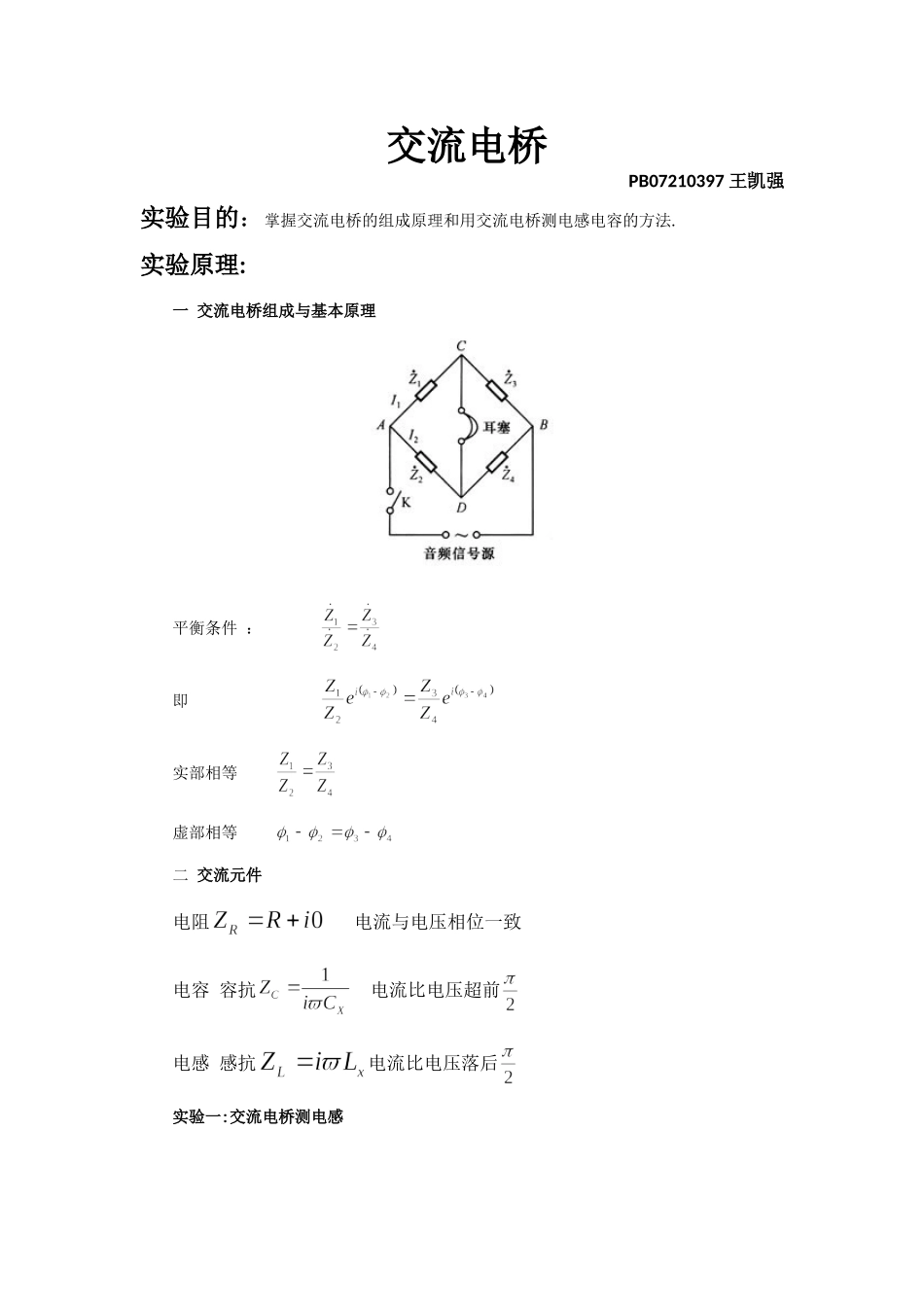

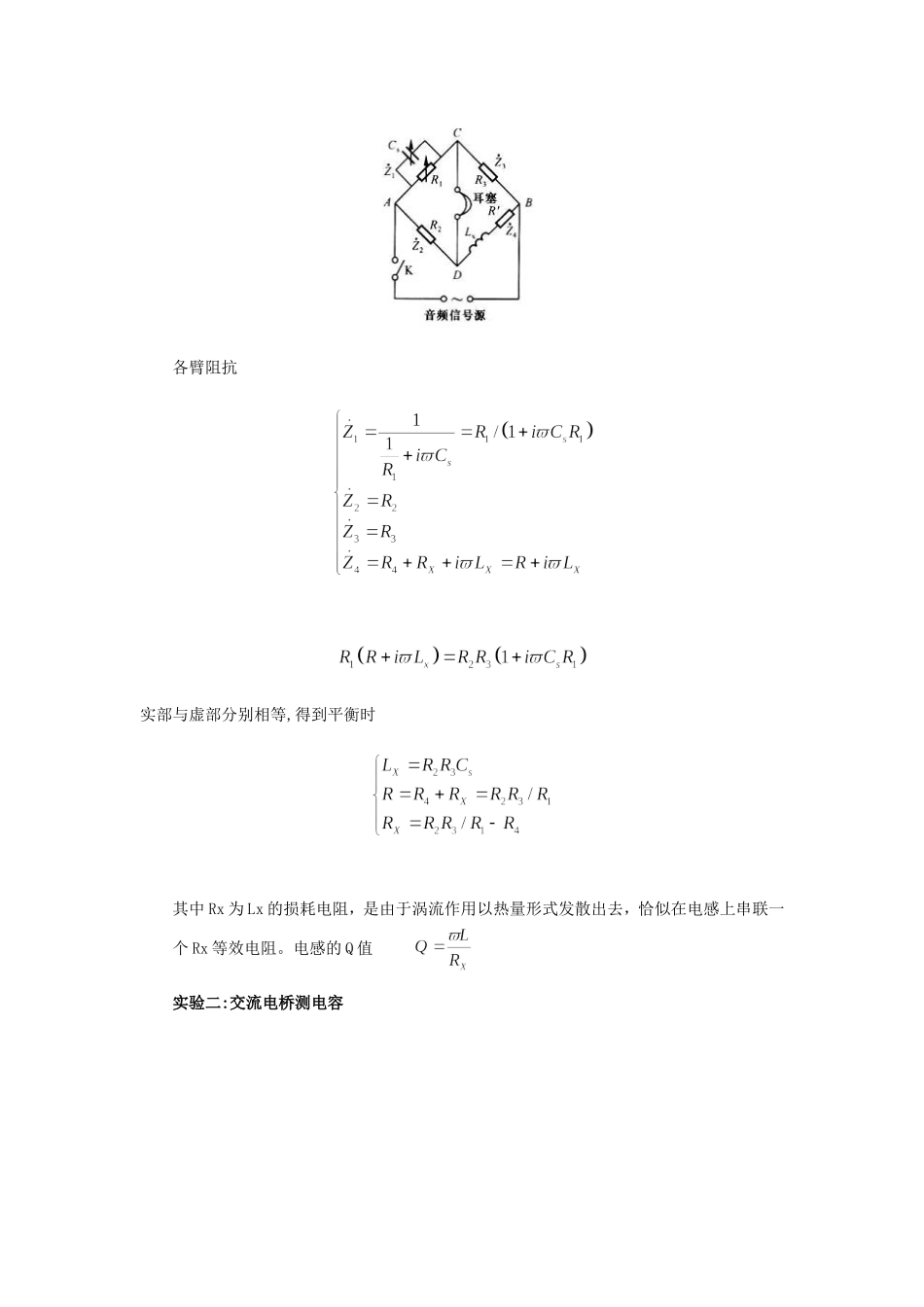

交流电桥PB07210397王凯强实验目的：掌握交流电桥的组成原理和用交流电桥测电感电容的方法.实验原理:一交流电桥组成与基本原理平衡条件：即实部相等虚部相等二交流元件电阻电流与电压相位一致电容容抗电流比电压超前电感感抗电流比电压落后实验一:交流电桥测电感各臂阻抗实部与虚部分别相等,得到平衡时其中Rx为Lx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电感上串联一个Rx等效电阻。电感的Q值实验二:交流电桥测电容各臂阻抗实部与虚部分别相等,得到平衡时,其中CS为标准电容，由电容箱调节RS为标准电阻，由电阻箱调节，Rx为Cx的损耗电阻，由于涡流作用以热量形式发散出去，恰似在电容上串联一个Rx等效电阻。数据处理：处11、测电感f=1500Hz=/5=/52、测电容tanδ=CR其中f=1500Hz=/5=/5思考题1.用图2.2.4-7，2.2.4-8求出LX,RX的有关公式。此电路在调节平衡时是否方便？为什么？答:图2.2.4-7由U得到可见，调节平衡比较方便。因为调节平衡时，可以先固定R1,R2.调节Ls，使声音最小，再调节R3市声音最小。也就是，调节是收敛的。所以调节方便。而且在调节过程中，R3只与变量有关RX，LS只与LX有关，所以也说明调节容易。图2.2.4-8化简解得调节平衡时不方便。在调节过程中，先固定R2R3。调节C1,R1.但是C1,R1的值与LXRX均有关。所以调节不收敛。所以调节平衡不方便。3．Q值的物理意义答：Q值代表电路储存能量与损失能量之比。交流电路中，电路的Q小，储存能量少，损耗能量多，品质低。电路的Q大，储存能量多，损耗能量少，品质高。
