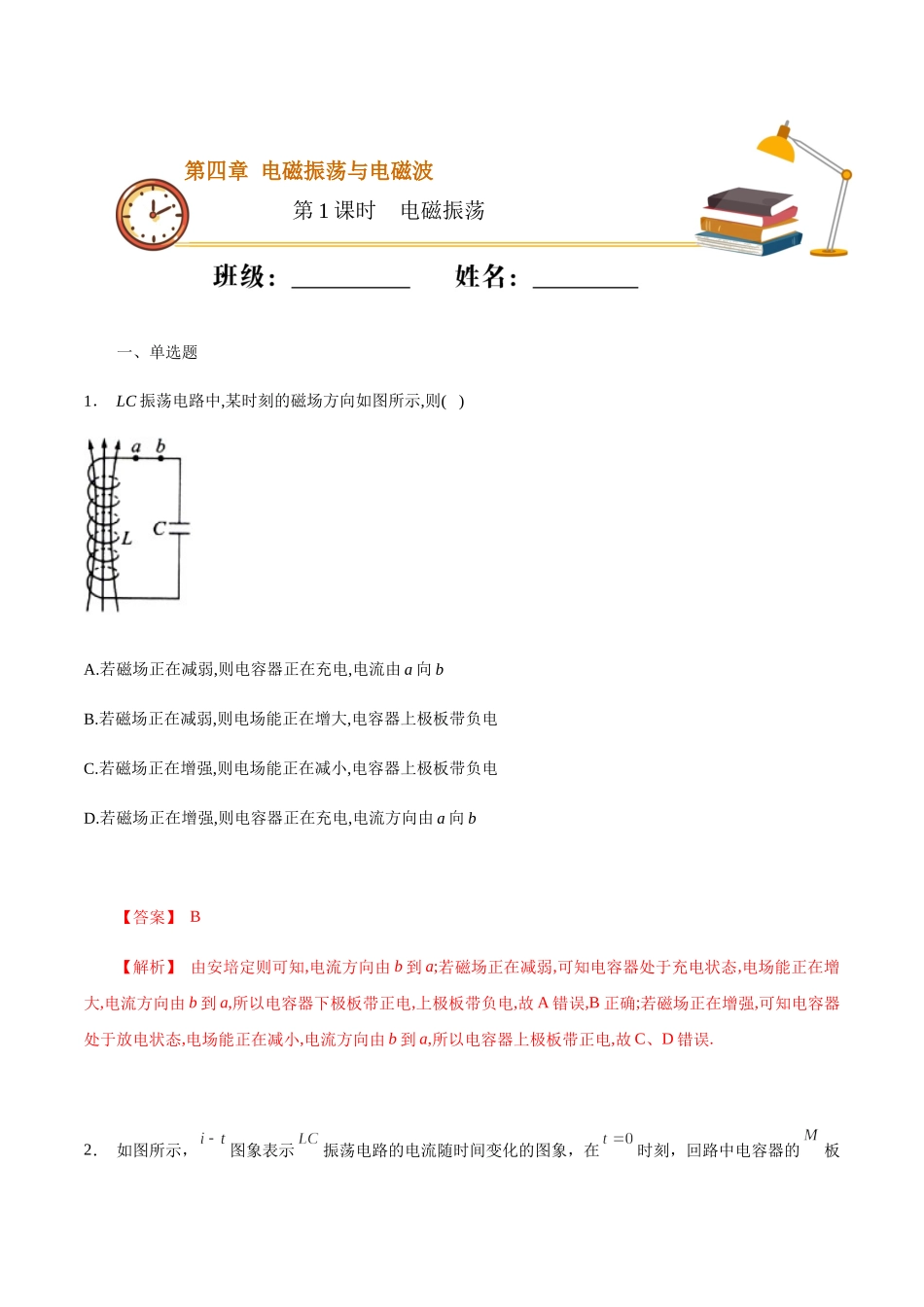

一、单选题1．LC振荡电路中,某时刻的磁场方向如图所示,则()A.若磁场正在减弱,则电容器正在充电,电流由a向bB.若磁场正在减弱,则电场能正在增大,电容器上极板带负电C.若磁场正在增强,则电场能正在减小,电容器上极板带负电D.若磁场正在增强,则电容器正在充电,电流方向由a向b【答案】B【解析】由安培定则可知,电流方向由b到a;若磁场正在减弱,可知电容器处于充电状态,电场能正在增大,电流方向由b到a,所以电容器下极板带正电,上极板带负电,故A错误,B正确;若磁场正在增强,可知电容器处于放电状态,电场能正在减小,电流方向由b到a,所以电容器上极板带正电,故C、D错误.2．如图所示，图象表示振荡电路的电流随时间变化的图象，在时刻，回路中电容器的板第四章电磁振荡与电磁波第1课时电磁振荡带正电，在某段时间里，回路的磁场能在减小，而板仍带正电，则这段时间对应图象中的()A、段B、段C、段D、段【答案】D【解析】由题意可知，开始时板带正电，而第一个四分之一周期内，电容在放电，故开始时板放电过程；电流由到；而在某段时间内；磁场能在减小，说明电流在减小；电容器在充电；而板带正电，说明电流应反向；故符合条件的只有过程。3．如图所示为振荡电路中电容器极板上的电量q随时间t变化的图线,下列说法正确的是()A.在时刻,电路中的磁场能最大B.从到,电路中的电流值不断变大C.从到,电容器不断放电D.在时刻,电容器的电场能最大【答案】B【解析】在时刻,电路中的q最大,说明还没放电,所以电路中无电流,则磁场能最小.故A错误;在到时刻电路中的q不断减小,说明电容器在不断放电,由于线圈作用,电路中的电流在不断增加.故B正确;在到时刻电路中的q不断增加,说明电容器在不断充电,故C错误;在时刻电路中的q等于0,说明电容器放电完毕,则电场能最小,故D错误;故选B。4．在振荡电路中,用以下的哪种办法可以使振荡频率增大一倍()A.电感和电容都增大一倍B.电感增大一倍,电容减小一半C.电感减小一半,电容增大一倍D.电感和电容都减小一半【答案】D【解析】振荡电路的频率,当自感系数和电容都减小一半时,振荡频率恰好增大一倍。二、多选题5．某时刻LC振荡电路的状态如图所示，则此时刻()A．电流i在减小B．电容器正在充电C．电场能正在向磁场能转化D．电感线圈所在空间的磁场变化率在变大【答案】ABD【解析】通过图示电流方向可知,电容器在充电,振荡电流减小,电容器上的电荷量正在增大,磁场能正在向电场能转化,磁通量减小,但磁通量的变化率正在增大,故A、B、D正确,C错误.6．...
