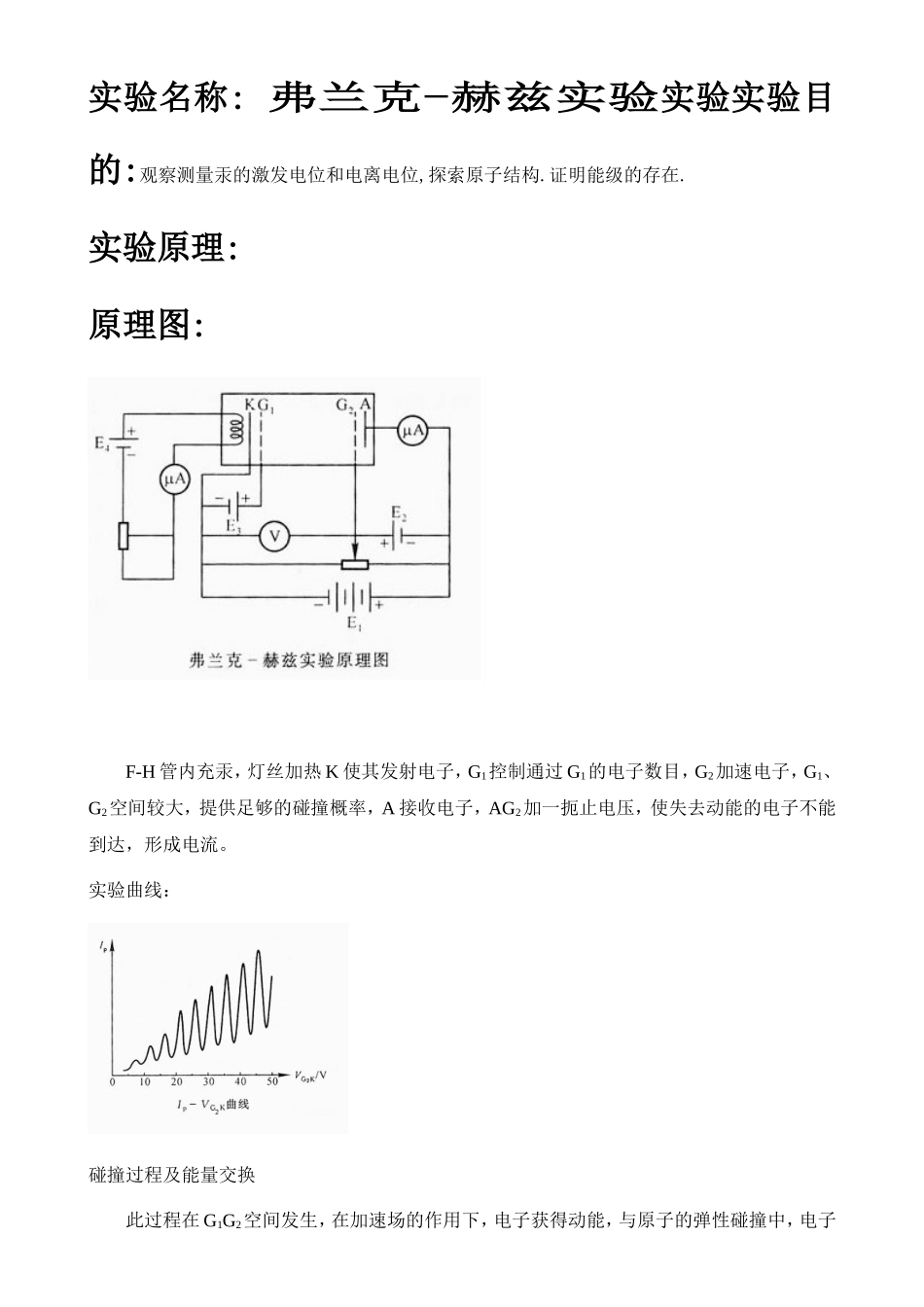

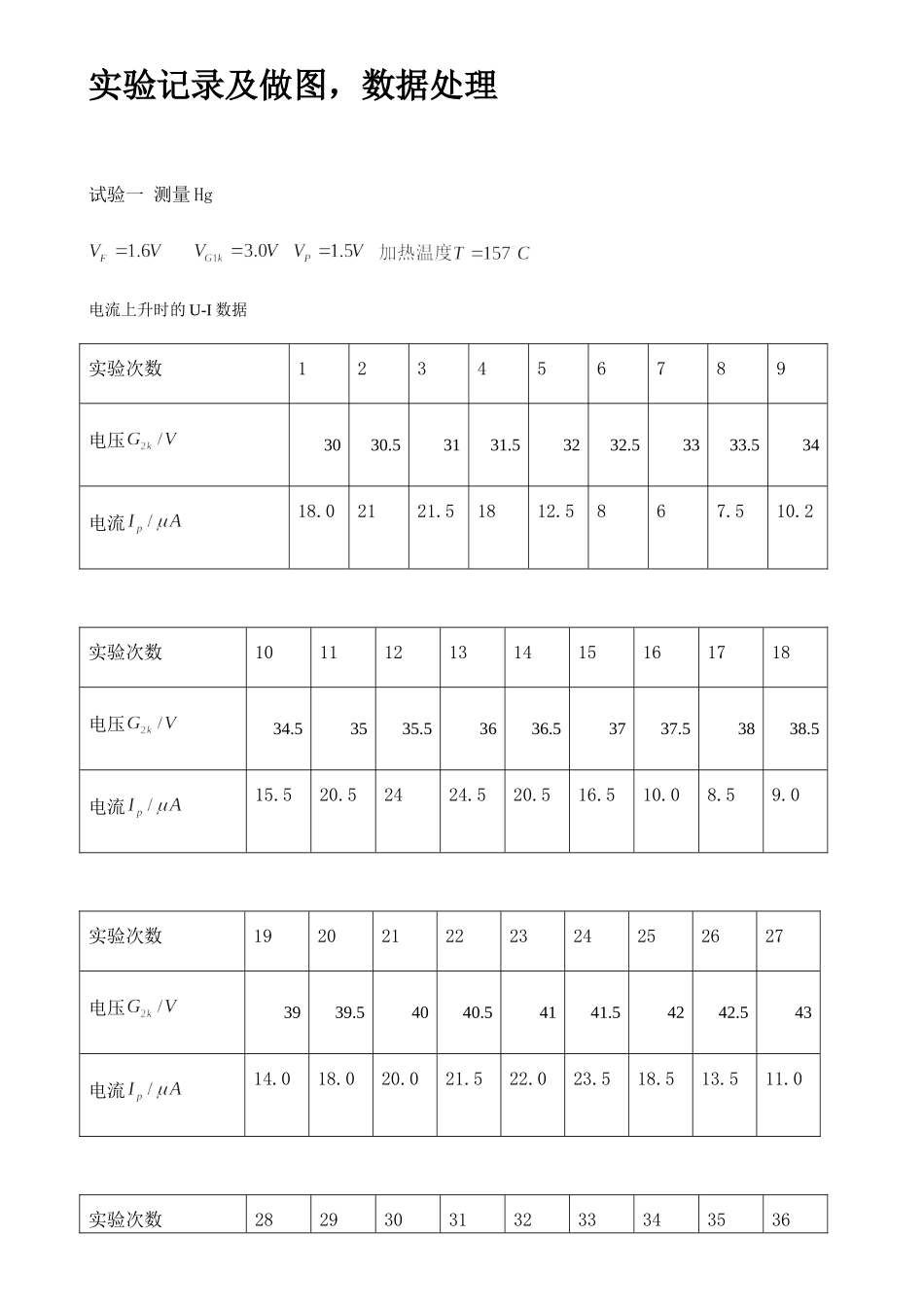

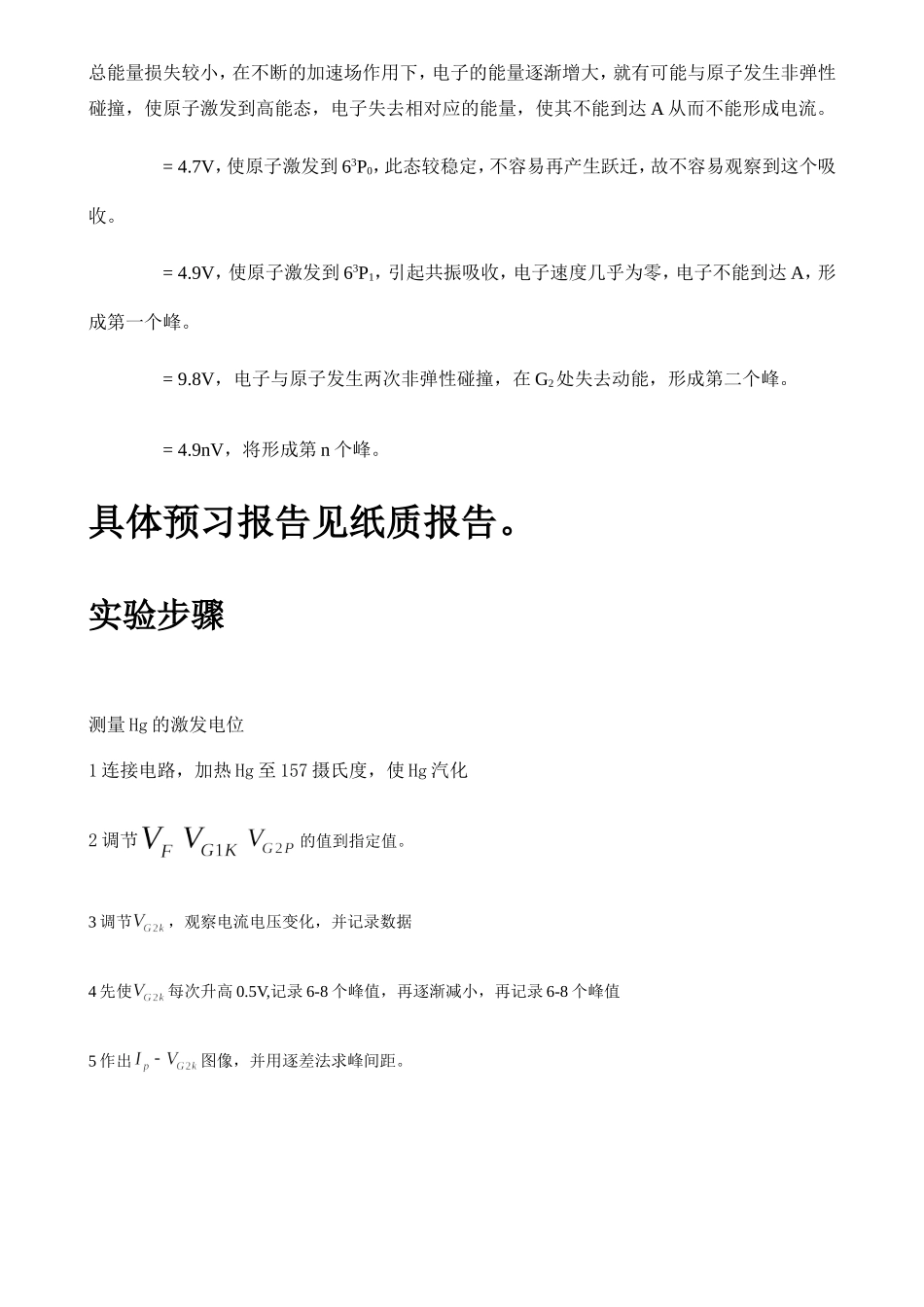

实验名称:弗兰克-赫兹实验实验实验目的:观察测量汞的激发电位和电离电位,探索原子结构.证明能级的存在.实验原理:原理图:F-H管内充汞，灯丝加热K使其发射电子，G1控制通过G1的电子数目，G2加速电子，G1、G2空间较大，提供足够的碰撞概率，A接收电子，AG2加一扼止电压，使失去动能的电子不能到达，形成电流。实验曲线：碰撞过程及能量交换此过程在G1G2空间发生，在加速场的作用下，电子获得动能，与原子的弹性碰撞中，电子总能量损失较小，在不断的加速场作用下，电子的能量逐渐增大，就有可能与原子发生非弹性碰撞，使原子激发到高能态，电子失去相对应的能量，使其不能到达A从而不能形成电流。=4.7V，使原子激发到63P0，此态较稳定，不容易再产生跃迁，故不容易观察到这个吸收。=4.9V，使原子激发到63P1，引起共振吸收，电子速度几乎为零，电子不能到达A，形成第一个峰。=9.8V，电子与原子发生两次非弹性碰撞，在G2处失去动能，形成第二个峰。=4.9nV，将形成第n个峰。具体预习报告见纸质报告。实验步骤测量Hg的激发电位1连接电路，加热Hg至157摄氏度，使Hg汽化2调节的值到指定值。3调节，观察电流电压变化，并记录数据4先使每次升高0.5V,记录6-8个峰值，再逐渐减小，再记录6-8个峰值5作出图像，并用逐差法求峰间距。实验记录及做图，数据处理试验一测量Hg电流上升时的U-I数据实验次数123456789电压3030.53131.53232.53333.534电流18.02121.51812.5867.510.2实验次数101112131415161718电压34.53535.53636.53737.53838.5电流15.520.52424.520.516.510.08.59.0实验次数192021222324252627电压3939.54040.54141.54242.543电流14.018.020.021.522.023.518.513.511.0实验次数282930313233343536电压43.54444.54545.54646.54747.5电流12.015.520.024.027.528.025.520.216.0实验次数373839404142434445电压4848.54949.55050.55151.552电流14.014.517.521.026.528.930.029.025.5实验次数464748495051525354电压52.55353.55454.55555.55656.5电流21.019.019.521.025.029.032.034.033.0实验次数555657585960615263电压5757.55858.55959.56060.561电流31.028.025.024.526.029.032.536.038.5实验次数646566676869707172电压61.56262.56363.56464.56565.5电流39.037.034.031.530.531.033.03640.0实验次数737475767778798081电压6666.56767.56868.56969.570电流42.042.542.040.038.537.037.039.041.0实验次数828384858687888990电压70.57171.57272.57373.57474.5...
