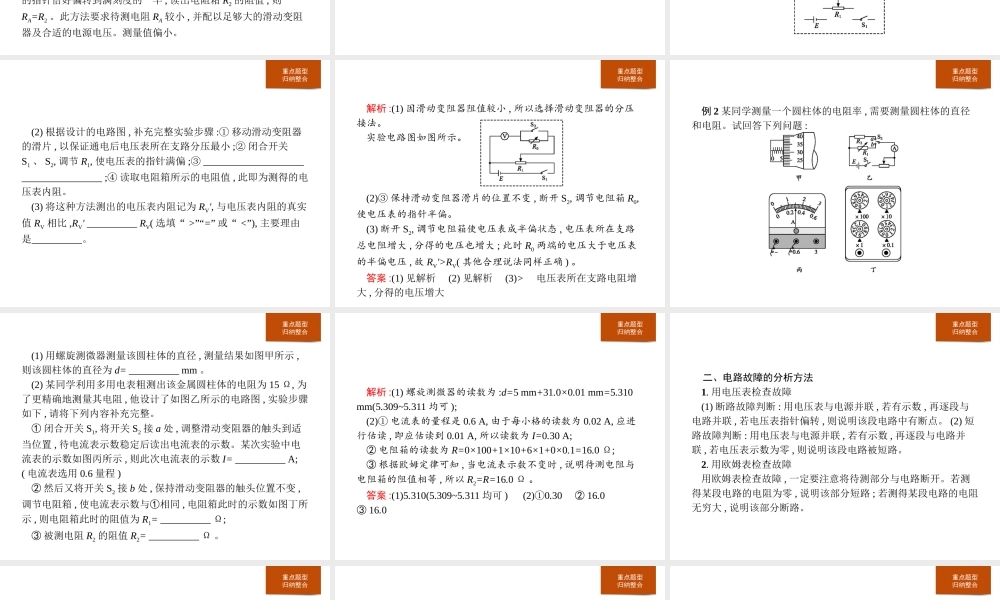

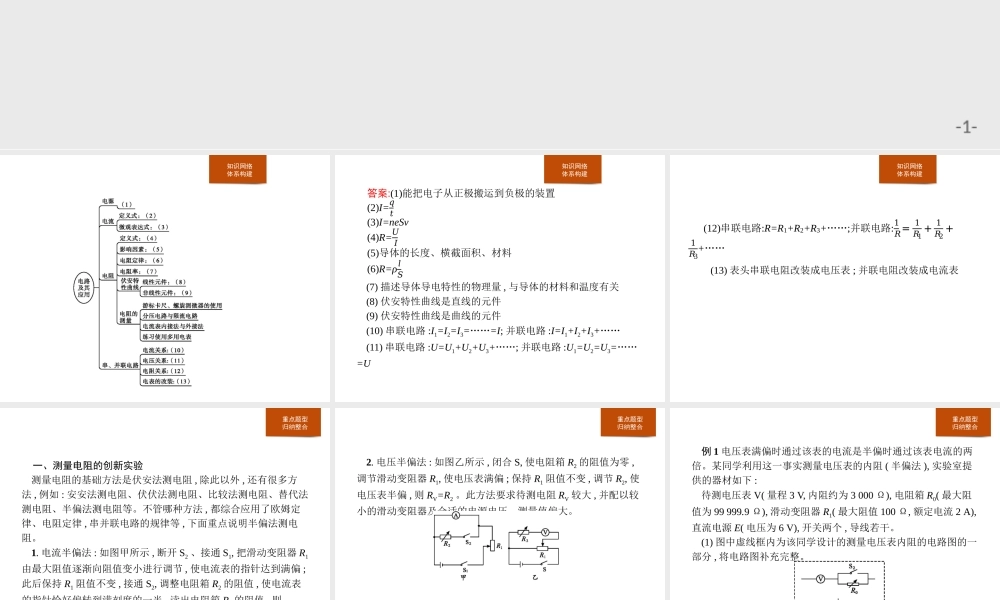

-1-本章整合知识网络体系构建知识网络体系构建答案:(1)能把电子从正极搬运到负极的装置(2)I=𝑞𝑡(3)I=neSv(4)R=𝑈𝐼(5)导体的长度、横截面积、材料(6)R=ρ𝑙𝑆(7)描述导体导电特性的物理量,与导体的材料和温度有关(8)伏安特性曲线是直线的元件(9)伏安特性曲线是曲线的元件(10)串联电路:I1=I2=I3=……=I;并联电路:I=I1+I2+I3+……(11)串联电路:U=U1+U2+U3+……;并联电路:U1=U2=U3=……=U知识网络体系构建(12)串联电路:R=R1+R2+R3+……;并联电路:1𝑅=1𝑅1+1𝑅2+1𝑅3+……(13)表头串联电阻改装成电压表;并联电阻改装成电流表重点题型归纳整合一、测量电阻的创新实验测量电阻的基础方法是伏安法测电阻,除此以外,还有很多方法,例如:安安法测电阻、伏伏法测电阻、比较法测电阻、替代法测电阻、半偏法测电阻等。不管哪种方法,都综合应用了欧姆定律、电阻定律,串并联电路的规律等,下面重点说明半偏法测电阻。1.电流半偏法:如图甲所示,断开S2、接通S1,把滑动变阻器R1由最大阻值逐渐向阻值变小进行调节,使电流表的指针达到满偏;此后保持R1阻值不变,接通S2,调整电阻箱R2的阻值,使电流表的指针恰好偏转到满刻度的一半,读出电阻箱R2的阻值,则RA=R2。此方法要求待测电阻RA较小,并配以足够大的滑动变阻器及合适的电源电压。测量值偏小。重点题型归纳整合2.电压半偏法:如图乙所示,闭合S,使电阻箱R2的阻值为零,调节滑动变阻器R1,使电压表满偏;保持R1阻值不变,调节R2,使电压表半偏,则RV=R2。此方法要求待测电阻RV较大,并配以较小的滑动变阻器及合适的电源电压。测量值偏大。重点题型归纳整合例1电压表满偏时通过该表的电流是半偏时通过该表电流的两倍。某同学利用这一事实测量电压表的内阻(半偏法),实验室提供的器材如下:待测电压表V(量程3V,内阻约为3000Ω),电阻箱R0(最大阻值为99999.9Ω),滑动变阻器R1(最大阻值100Ω,额定电流2A),直流电源E(电压为6V),开关两个,导线若干。(1)图中虚线框内为该同学设计的测量电压表内阻的电路图的一部分,将电路图补充完整。重点题型归纳整合(2)根据设计的电路图,补充完整实验步骤:①移动滑动变阻器的滑片,以保证通电后电压表所在支路分压最小;②闭合开关S1、S2,调节R1,使电压表的指针满偏;③;④读取电阻箱所示的电阻值,此即为测得的电压表内阻。(3)将这种方法测出的电压表内阻记为RV',与电压表内阻的真实值RV相比,RV'RV(选填“>”“=”或“<”),主要理由是。重点题型归纳整合解析:(1)因滑动变阻器阻值较小,所以选择滑动变阻器的分压...
