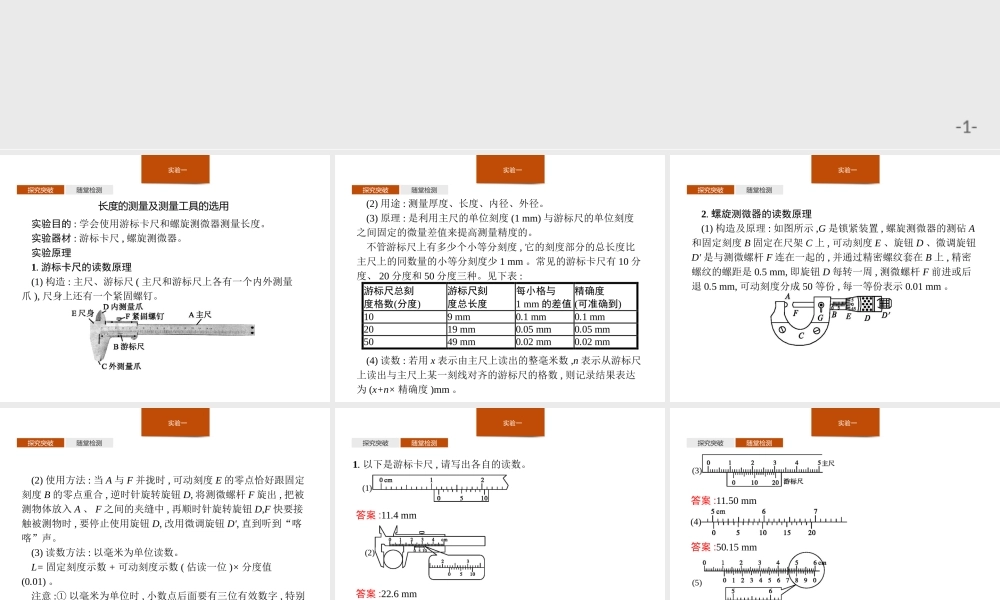

-1-3.实验:导体电阻率的测量实验一探究突破随堂检测长度的测量及测量工具的选用实验目的:学会使用游标卡尺和螺旋测微器测量长度。实验器材:游标卡尺,螺旋测微器。实验原理1.游标卡尺的读数原理(1)构造:主尺、游标尺(主尺和游标尺上各有一个内外测量爪),尺身上还有一个紧固螺钉。实验一探究突破随堂检测(2)用途:测量厚度、长度、内径、外径。(3)原理:是利用主尺的单位刻度(1mm)与游标尺的单位刻度之间固定的微量差值来提高测量精度的。不管游标尺上有多少个小等分刻度,它的刻度部分的总长度比主尺上的同数量的小等分刻度少1mm。常见的游标卡尺有10分度、20分度和50分度三种。见下表:游标尺总刻度格数(分度)游标尺刻度总长度每小格与1mm的差值精确度(可准确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm(4)读数:若用x表示由主尺上读出的整毫米数,n表示从游标尺上读出与主尺上某一刻线对齐的游标尺的格数,则记录结果表达为(x+n×精确度)mm。实验一探究突破随堂检测2.螺旋测微器的读数原理(1)构造及原理:如图所示,G是锁紧装置,螺旋测微器的测砧A和固定刻度B固定在尺架C上,可动刻度E、旋钮D、微调旋钮D'是与测微螺杆F连在一起的,并通过精密螺纹套在B上,精密螺纹的螺距是0.5mm,即旋钮D每转一周,测微螺杆F前进或后退0.5mm,可动刻度分成50等份,每一等份表示0.01mm。实验一探究突破随堂检测(2)使用方法:当A与F并拢时,可动刻度E的零点恰好跟固定刻度B的零点重合,逆时针旋转旋钮D,将测微螺杆F旋出,把被测物体放入A、F之间的夹缝中,再顺时针旋转旋钮D,F快要接触被测物时,要停止使用旋钮D,改用微调旋钮D',直到听到“喀喀”声。(3)读数方法:以毫米为单位读数。L=固定刻度示数+可动刻度示数(估读一位)×分度值(0.01)。注意:①以毫米为单位时,小数点后面要有三位有效数字,特别是最后一位估读数字为零时,不能省略。②在读数时注意半毫米刻度线是否已露出。实验一探究突破随堂检测1.以下是游标卡尺,请写出各自的读数。(1)答案:11.4mm(2)答案:22.6mm实验一探究突破随堂检测(3)答案:11.50mm(4)答案:50.15mm(5)答案:10.94mm实验一探究突破随堂检测2.以下是螺旋测微器,请写出各自的读数。(1)答案:0.482mm(2)答案:3.373mm(3)答案:0.990mm实验一探究突破随堂检测(4)答案:5.665mm(5)答案:6.703mm(6)答案:7.030mm实验二探究突破随堂检测金属丝电阻率的测量一、实验目的学会用伏安法测量电阻的阻值,测定金属丝的电阻率。二、实验原理1.测定金属电阻率(1)把金属丝接...
