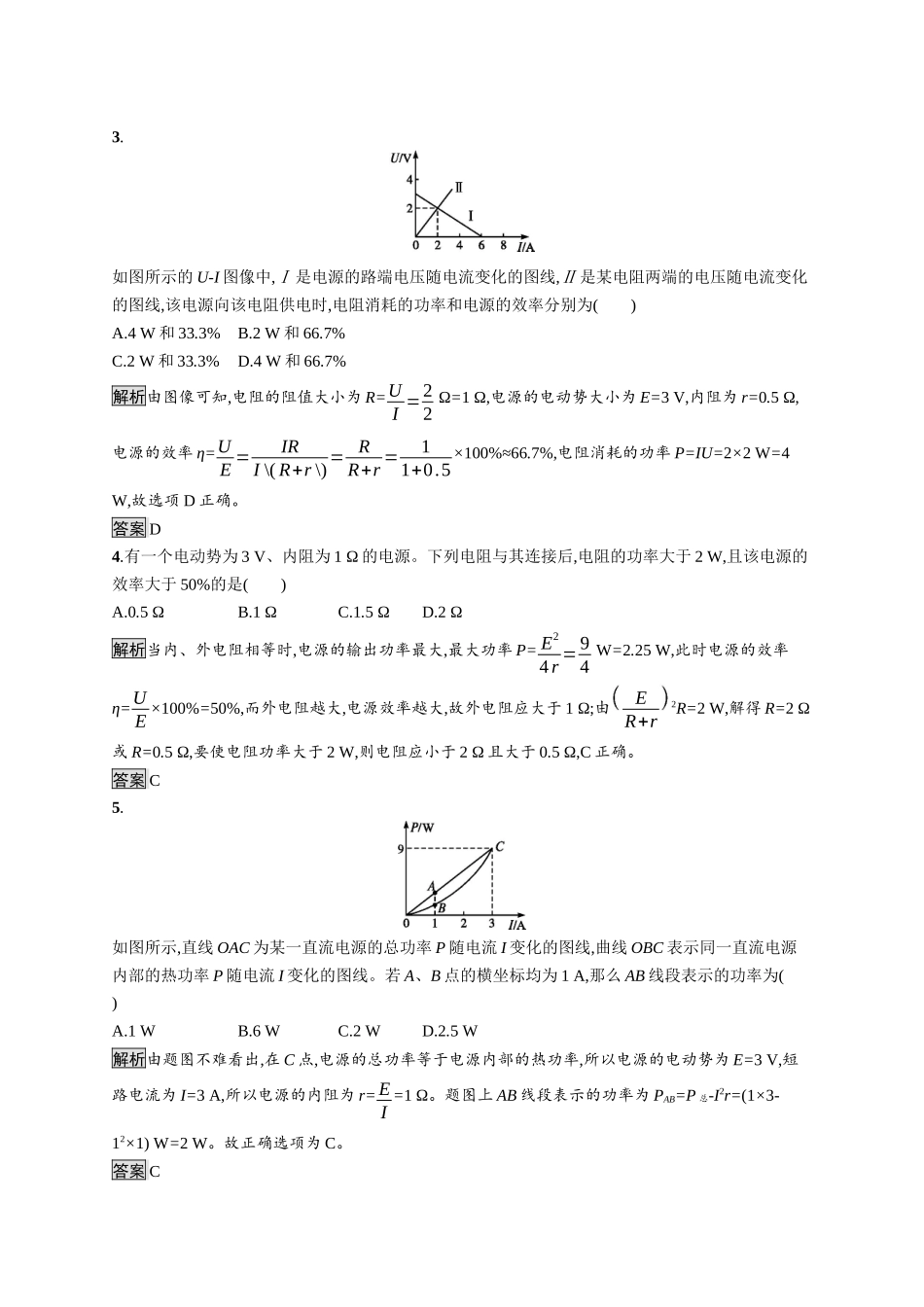

习题课:闭合电路欧姆定律的应用课后篇巩固提升基础巩固1.欧姆表电路及刻度盘如图所示,现因表头损坏,换用一个新表头。甲表头满偏电流为原来表头的2倍,内阻与原表头相同;乙表头满偏电流与原表头相同,内阻为原表头的2倍,则换用甲表头和换用乙表头后刻度盘的中值电阻分别为()A.100Ω,100ΩB.200Ω,100ΩC.50Ω,100ΩD.100Ω,200Ω解析由欧姆表改装原理及闭合电路欧姆定律可得,甲表头满偏电流为原表头的2倍,内阻与原表头相同,在电动势不变的情况下,其中值电阻变为原来的12,即50Ω;乙表头满偏电流与原表头相同,内阻为原表头的2倍,在电动势不变的情况下,其中值电阻不变,即100Ω,则C正确,A、B、D错误。答案C2.如图所示,电路中电源的电动势为E,内电阻为r,开关S闭合后,当滑动变阻器R的滑片P向右移动的过程中,三盏规格相同的小灯泡L1、L2、L3的亮度变化情况是()A.灯L1、L2变亮,灯L3变暗B.灯L2、L3变亮,灯L1变暗C.灯L1、L3变暗,灯L2变亮D.灯L2、L3变暗,灯L1变亮解析变阻器与灯L1串联后与灯L2并联,再与灯L3串联。将滑动变阻器的滑片P向右移动的过程中,变阻器接入电路的电阻增大,外电路总电阻增大,由闭合电路欧姆定律得知:干路电流I减小,则通过L3的电流减小,L3变暗,L3两端电压和内阻所占电压都减小,则并联部分电压增大,所以流过灯L2的电流变大,L2变亮,I1=I-I2,I减小,I2增大,则I1减小,灯L1变暗。故C正确。答案C3.如图所示的U-I图像中,Ⅰ是电源的路端电压随电流变化的图线,Ⅱ是某电阻两端的电压随电流变化的图线,该电源向该电阻供电时,电阻消耗的功率和电源的效率分别为()A.4W和33.3%B.2W和66.7%C.2W和33.3%D.4W和66.7%解析由图像可知,电阻的阻值大小为R=UI=22Ω=1Ω,电源的电动势大小为E=3V,内阻为r=0.5Ω,电源的效率η=UE=IRI\(R+r\)=RR+r=11+0.5×100%≈66.7%,电阻消耗的功率P=IU=2×2W=4W,故选项D正确。答案D4.有一个电动势为3V、内阻为1Ω的电源。下列电阻与其连接后,电阻的功率大于2W,且该电源的效率大于50%的是()A.0.5ΩB.1ΩC.1.5ΩD.2Ω解析当内、外电阻相等时,电源的输出功率最大,最大功率P=E24r=94W=2.25W,此时电源的效率η=UE×100%=50%,而外电阻越大,电源效率越大,故外电阻应大于1Ω;由ER+r2R=2W,解得R=2Ω或R=0.5Ω,要使电阻功率大于2W,则电阻应小于2Ω且大于0.5Ω,C正确。答案C5.如图所示,直线OAC为某一直流电源的总功率P随电流I变化的图线,曲线OBC表示同一直流电源内部的热功率P随电流I变化的图线。若A、B点的横坐标均为1A,那么AB线段表示的功率为(...
