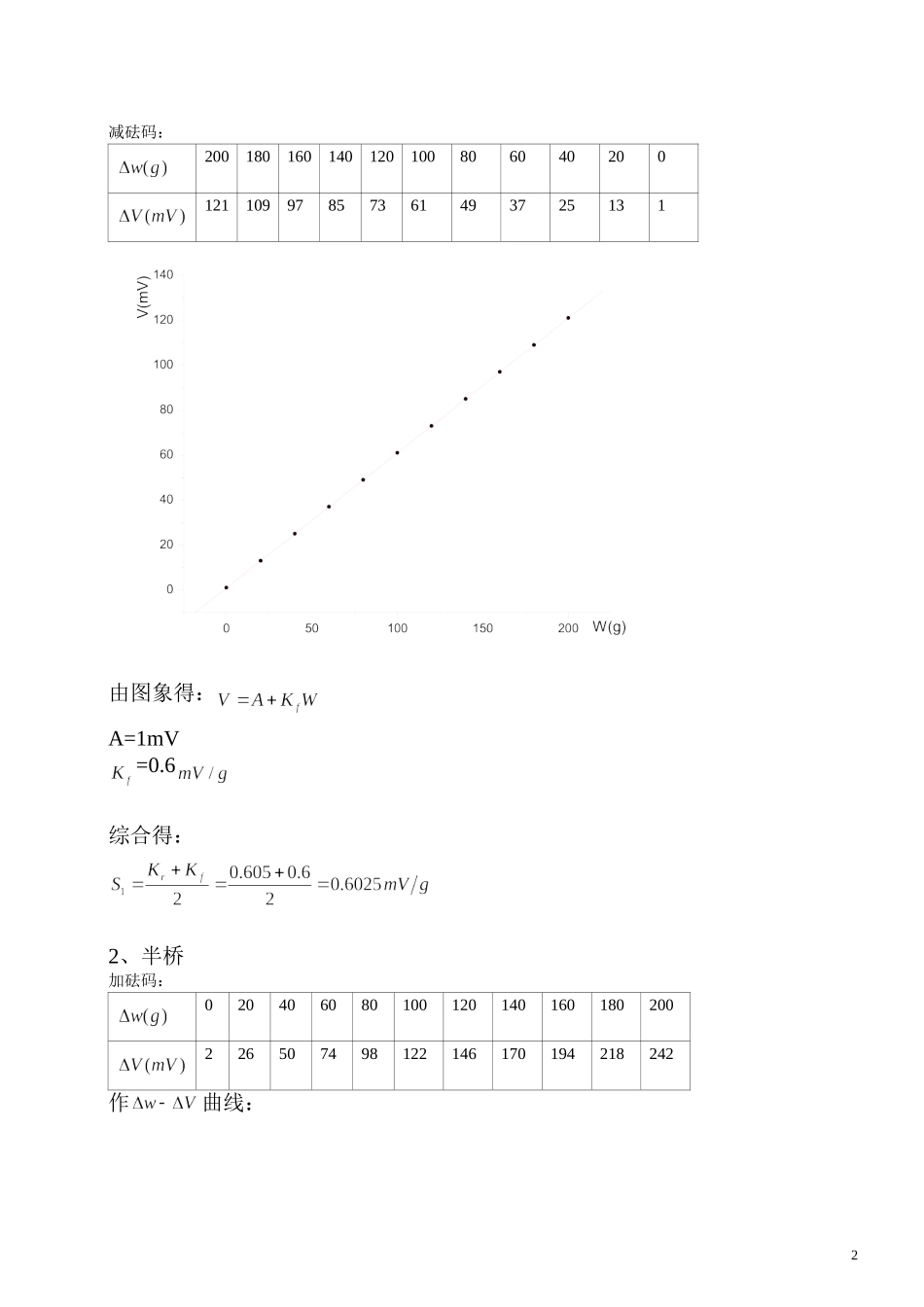

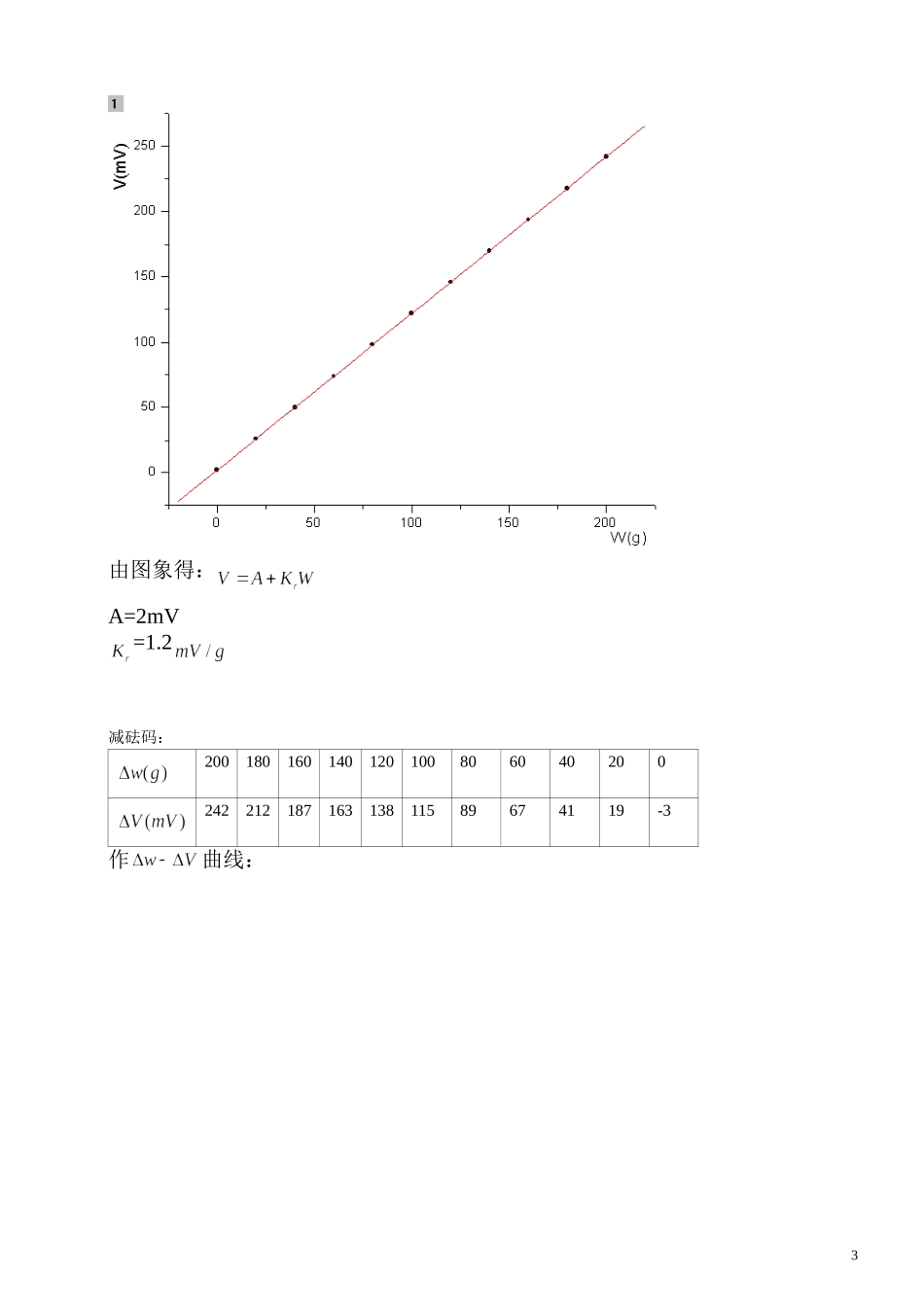

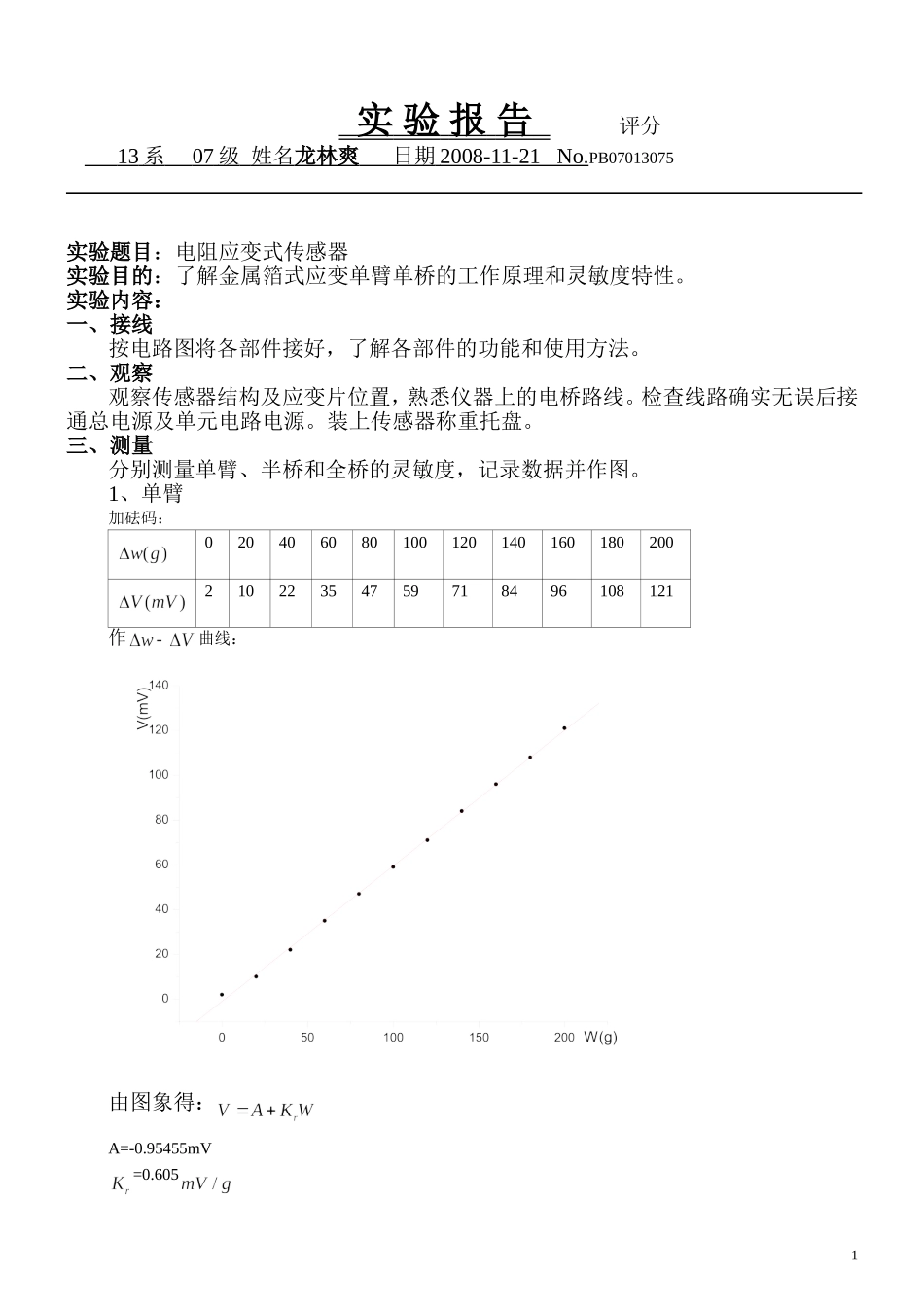

实验报告评分13系07级姓名龙林爽日期2008-11-21No.PB07013075实验题目：电阻应变式传感器实验目的：了解金属箔式应变单臂单桥的工作原理和灵敏度特性。实验内容：一、接线按电路图将各部件接好，了解各部件的功能和使用方法。二、观察观察传感器结构及应变片位置，熟悉仪器上的电桥路线。检查线路确实无误后接通总电源及单元电路电源。装上传感器称重托盘。三、测量分别测量单臂、半桥和全桥的灵敏度，记录数据并作图。1、单臂加砝码：02040608010012014016018020021022354759718496108121作曲线：由图象得：A=-0.95455mV=0.6051减砝码：20018016014012010080604020012110997857361493725131由图象得：A=1mV=0.6综合得：2、半桥加砝码：020406080100120140160180200226507498122146170194218242作曲线：2由图象得：A=2mV=1.2减砝码：20018016014012010080604020024221218716313811589674119-3作曲线：3由图象得：A=-6.18182mV=1.21636综合得：3、全桥加砝码：02040608010012014016018020004490134178224270316363410456作曲线：4由图象得：A=-2.22727mV=2.28136减砝码：20018016014012010080604020045640936331627022417813084385作曲线：5由图象得：A=-4.27273mV=2.29091综合得：四、分析比较在同一张图上作出三种电桥的V-W曲线：6比较可得，三种电桥的灵敏度比例为：全桥电路灵敏度最高，其次是半桥，单臂的灵敏度最低。思考题：1、未加负载时，如电压表读数不为零，而又没有调零电位器，能否制成一台实用的电子秤？答：可以。记下没有加负载时的读数，然后按实验中的方法加负载减负载并记录电压表读数。通过图象法求出灵敏度。实际使用时，物体质量=（当前读数—未加载时的读数）/灵敏度。2、在许多物理实验中加载与减载过程中对应物理量的变化有滞后效应。试总结它们的共同之处，提出解决方案。答：它们的共同之处在于，滞后效应使得减载过程的灵敏度比加载过程的灵敏度小，也就是减载时的现象不如加载时的明显。造成这种现象的原因是，物理元件的形变恢复过程总需要一定时间，加载时使物理元件发生了形变，在减载时，要恢复形变往往不能立刻恢复到原样。解决的办法是分别记录加载和减载时的物理量，将两次的求平均值，以减小滞后效应带来的误差。7
