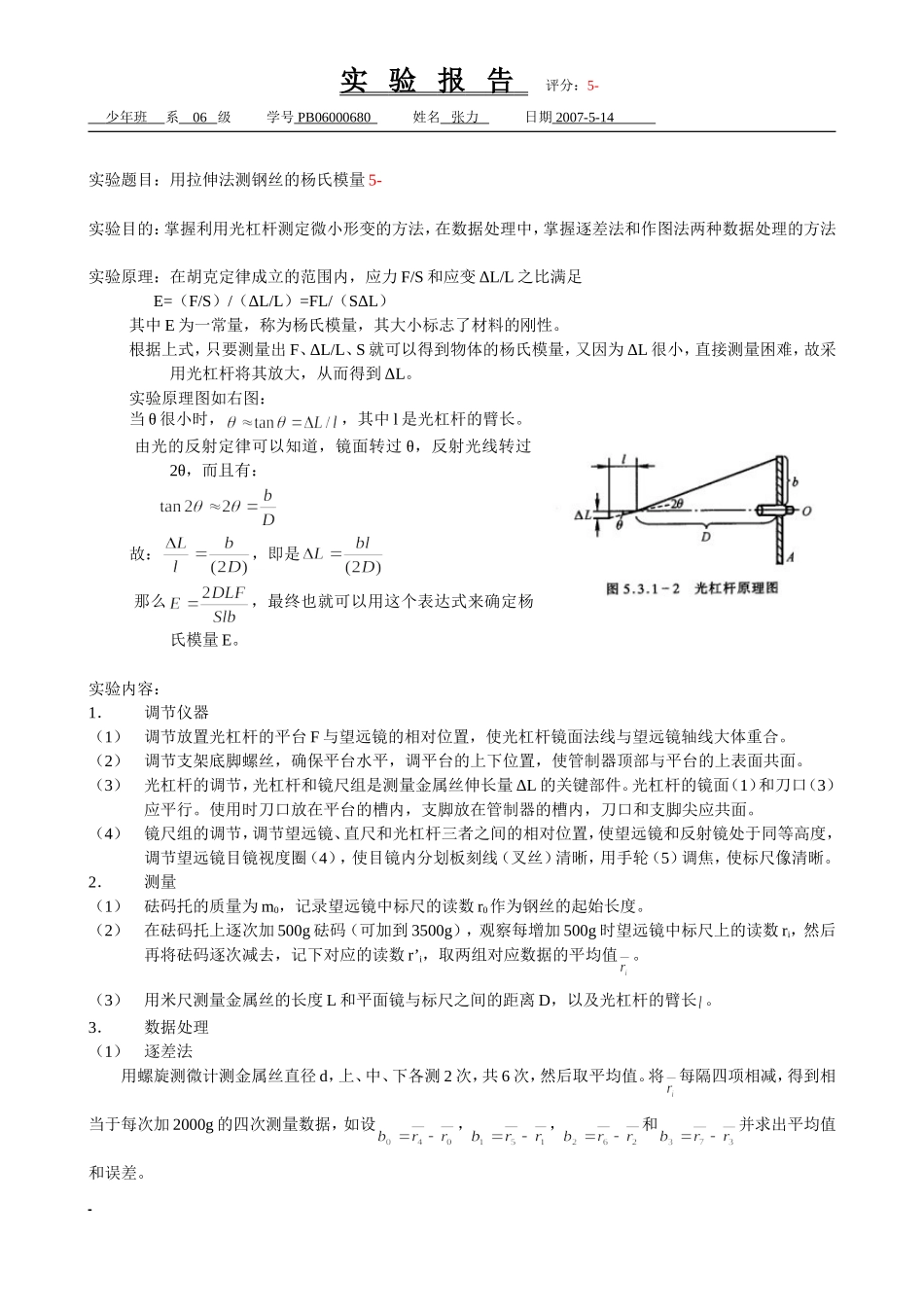

实验报告评分：5-少年班系06级学号PB06000680姓名张力日期2007-5-14实验题目：用拉伸法测钢丝的杨氏模量5-实验目的：掌握利用光杠杆测定微小形变的方法，在数据处理中，掌握逐差法和作图法两种数据处理的方法实验原理：在胡克定律成立的范围内，应力F/S和应变ΔL/L之比满足E=（F/S）/（ΔL/L）=FL/（SΔL）其中E为一常量，称为杨氏模量，其大小标志了材料的刚性。根据上式，只要测量出F、ΔL/L、S就可以得到物体的杨氏模量，又因为ΔL很小，直接测量困难，故采用光杠杆将其放大，从而得到ΔL。实验原理图如右图：当θ很小时，，其中l是光杠杆的臂长。由光的反射定律可以知道，镜面转过θ，反射光线转过2θ，而且有：故：，即是那么，最终也就可以用这个表达式来确定杨氏模量E。实验内容：1．调节仪器（1）调节放置光杠杆的平台F与望远镜的相对位置，使光杠杆镜面法线与望远镜轴线大体重合。（2）调节支架底脚螺丝，确保平台水平，调平台的上下位置，使管制器顶部与平台的上表面共面。（3）光杠杆的调节，光杠杆和镜尺组是测量金属丝伸长量ΔL的关键部件。光杠杆的镜面（1）和刀口（3）应平行。使用时刀口放在平台的槽内，支脚放在管制器的槽内，刀口和支脚尖应共面。（4）镜尺组的调节，调节望远镜、直尺和光杠杆三者之间的相对位置，使望远镜和反射镜处于同等高度，调节望远镜目镜视度圈（4），使目镜内分划板刻线（叉丝）清晰，用手轮（5）调焦，使标尺像清晰。2．测量（1）砝码托的质量为m0，记录望远镜中标尺的读数r0作为钢丝的起始长度。（2）在砝码托上逐次加500g砝码（可加到3500g），观察每增加500g时望远镜中标尺上的读数ri，然后再将砝码逐次减去，记下对应的读数r’i，取两组对应数据的平均值。（3）用米尺测量金属丝的长度L和平面镜与标尺之间的距离D，以及光杠杆的臂长。3．数据处理（1）逐差法用螺旋测微计测金属丝直径d，上、中、下各测2次，共6次，然后取平均值。将每隔四项相减，得到相当于每次加2000g的四次测量数据，如设，，和并求出平均值和误差。实验报告评分：5-少年班系06级学号PB06000680姓名张力日期2007-5-14将测得的各量代入式（5）计算E，并求出其误差（ΔE/E和ΔE），正确表述E的测量结果。（2）作图法把式（5）改写为（6）其中，在一定的实验条件下，M是一个常量，若以为纵坐标，Fi为横坐标作图应得一直线，其斜率为M。由图上得到M的数据后可由式（7）计算杨氏模量（7）4．注意事项（1）调整好光杠杆和镜尺组之后，...
