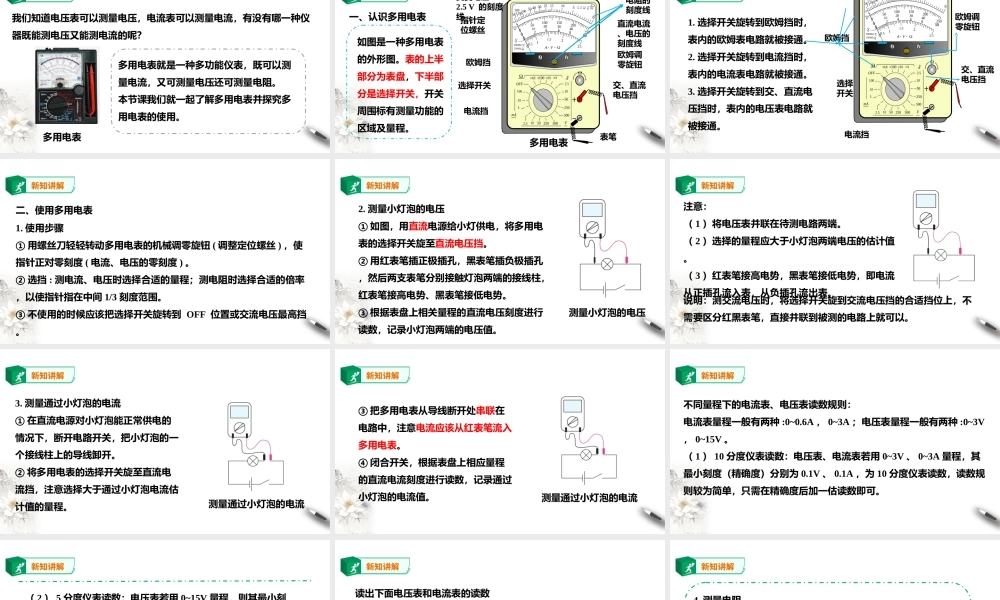

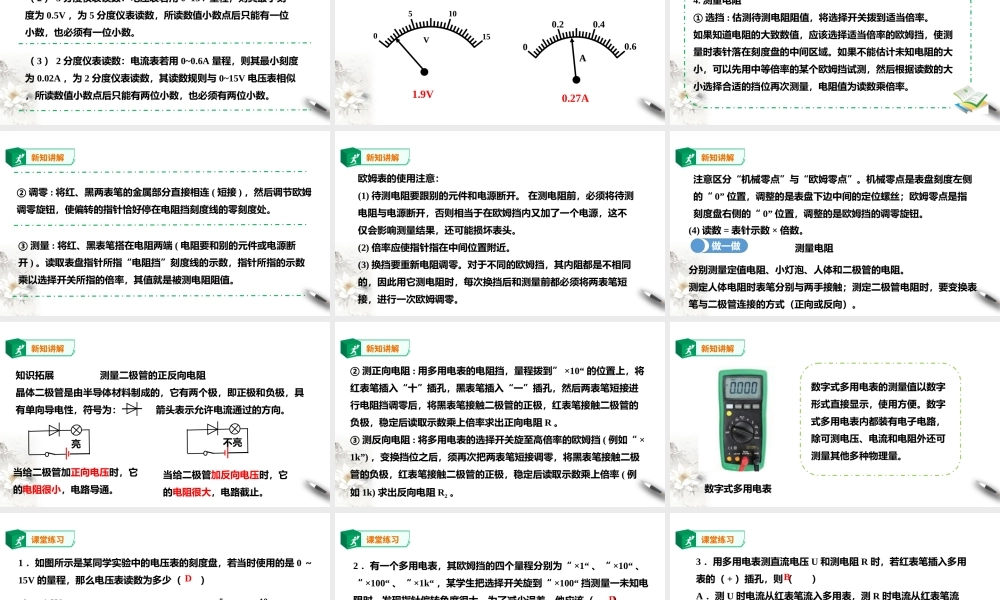

实验：练习使用多用电表人教版高中物理必修3新知导入我们知道电压表可以测量电压，电流表可以测量电流，有没有哪一种仪器既能测电压又能测电流的呢？多用电表就是一种多功能仪表，既可以测量电流，又可测量电压还可测量电阻。本节课我们就一起了解多用电表并探究多用电表的使用。多用电表新知讲解一、认识多用电表表笔10V1050050250100100~5.2150025050105.2K1101VOFFmA01050002104682030405030405050200250200150100501000V~~500K15.215255.1125.0VAV/5000V/2500~5.20.55.2~2电阻的刻度线直流电流、电压的刻度线欧姆调零旋钮交、直流电压挡交变电压2.5V的刻度线指针定位螺丝欧姆挡选择开关电流挡如图是一种多用电表的外形图。表的上半部分为表盘，下半部分是选择开关，开关周围标有测量功能的区域及量程。多用电表新知讲解1.选择开关旋转到欧姆挡时，表内的欧姆表电路就被接通。2.选择开关旋转到电流挡时，表内的电流表电路就被接通。3.选择开关旋转到交、直流电压挡时，表内的电压表电路就被接通。10V1050050250100100~5.2150025050105.2K1101VOFFmA01050002104682030405030405050200250200150100501000V~~500K15.215255.1125.0VAV/5000V/2500~5.20.55.2~2欧姆调零旋钮欧姆挡选择开关电流挡交、直流电压挡新知讲解二、使用多用电表1.使用步骤①用螺丝刀轻轻转动多用电表的机械调零旋钮(调整定位螺丝)，使指针正对零刻度(电流、电压的零刻度)。②选挡:测电流、电压时选择合适的量程；测电阻时选择合适的倍率，以使指针指在中间1/3刻度范围。③不使用的时候应该把选择开关旋转到OFF位置或交流电压最高挡。新知讲解2.测量小灯泡的电压①如图，用直流电源给小灯供电，将多用电表的选择开关旋至直流电压挡。②用红表笔插正极插孔，黑表笔插负极插孔，然后两支表笔分别接触灯泡两端的接线柱，红表笔接高电势、黑表笔接低电势。③根据表盘上相关量程的直流电压刻度进行读数，记录小灯泡两端的电压值。测量小灯泡的电压新知讲解注意：（1）将电压表并联在待测电路两端。（2）选择的量程应大于小灯泡两端电压的估计值。（3）红表笔接高电势，黑表笔接低电势，即电流从正插孔流入表，从负插孔流出表。说明：测交流电压时，将选择开关旋到交流电压挡的合适挡位上，不需要区分红黑表笔，直接并联到被测的电路上就可以。新知讲解3.测量通过小灯泡的电流①在直流电源对小灯泡能正常供电的情况下，断开电路...
