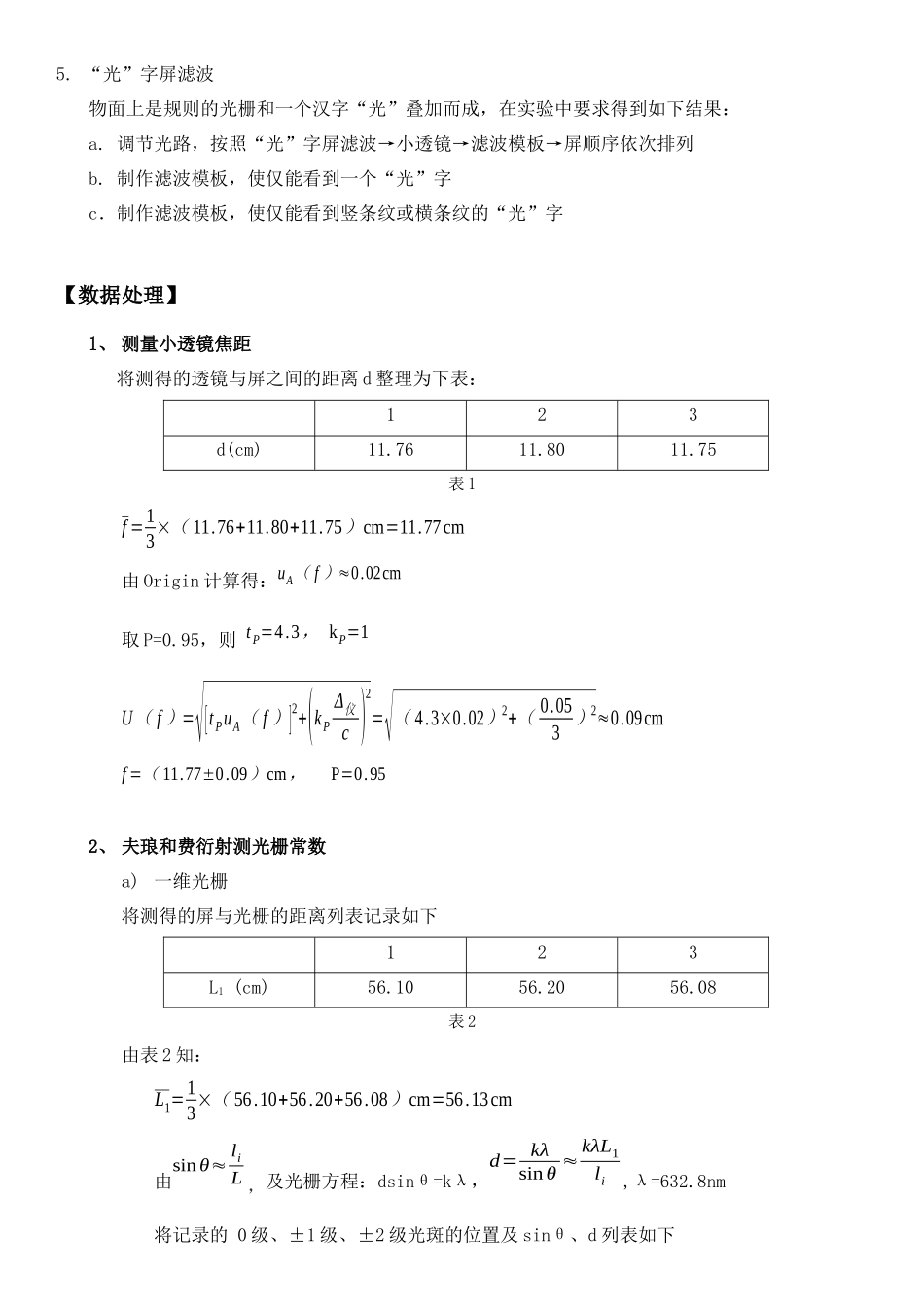

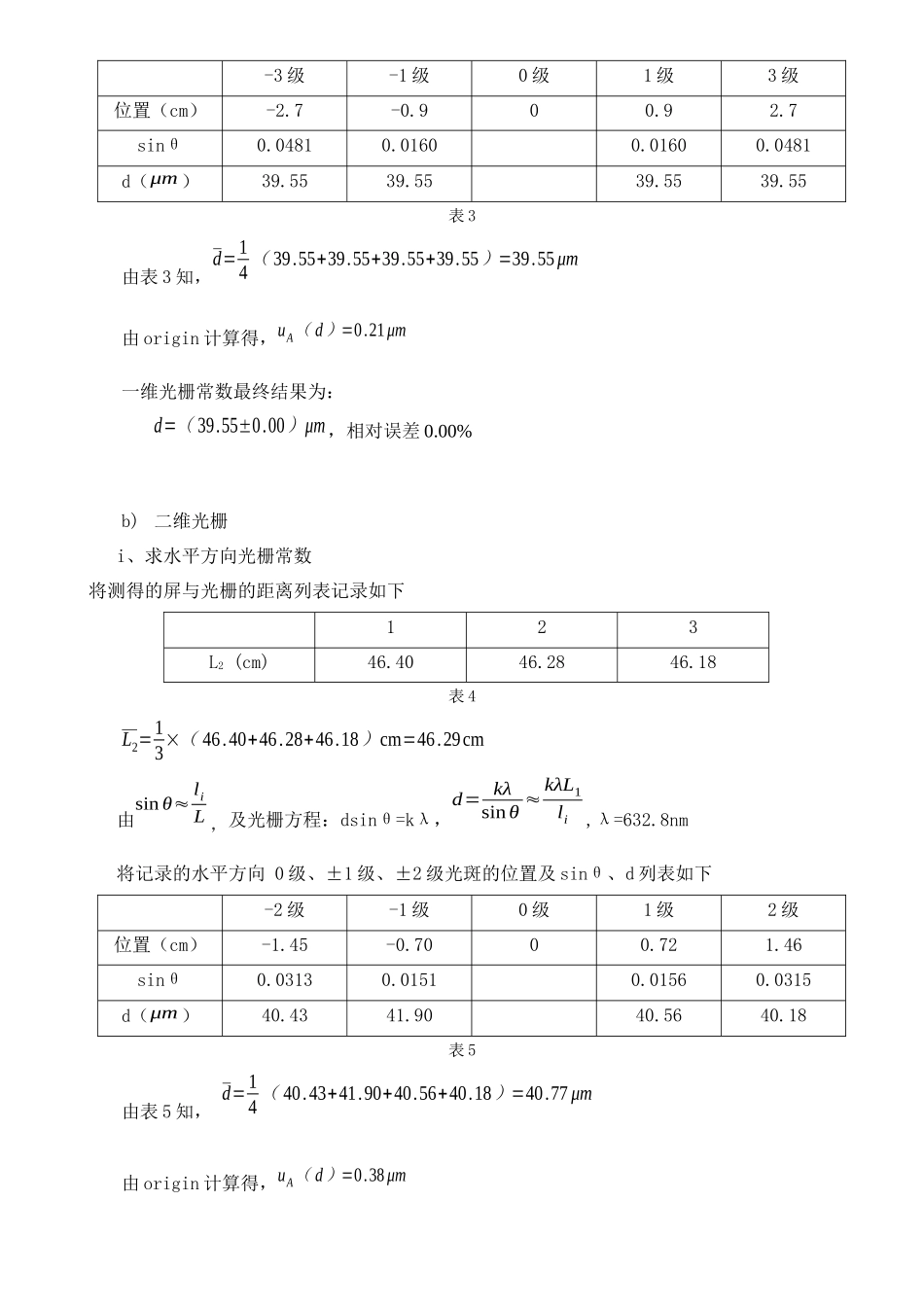

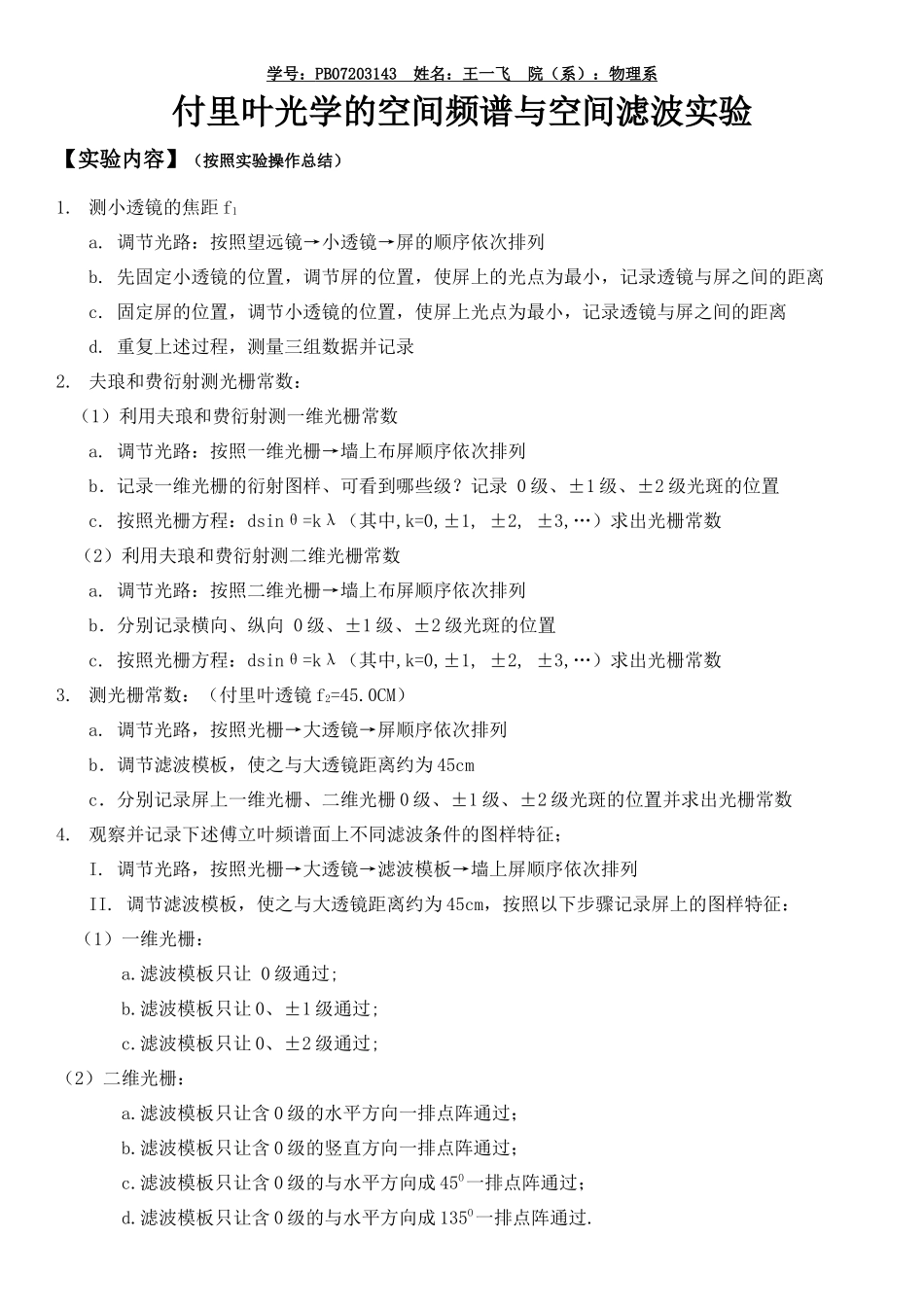

学号：PB07203143姓名：王一飞院（系）：物理系付里叶光学的空间频谱与空间滤波实验【实验内容】（按照实验操作总结）1.测小透镜的焦距f1a.调节光路：按照望远镜→小透镜→屏的顺序依次排列b.先固定小透镜的位置，调节屏的位置，使屏上的光点为最小，记录透镜与屏之间的距离c.固定屏的位置，调节小透镜的位置，使屏上光点为最小，记录透镜与屏之间的距离d.重复上述过程，测量三组数据并记录2.夫琅和费衍射测光栅常数：（1）利用夫琅和费衍射测一维光栅常数a.调节光路：按照一维光栅→墙上布屏顺序依次排列b．记录一维光栅的衍射图样、可看到哪些级？记录0级、±1级、±2级光斑的位置c.按照光栅方程：dsinθ=kλ（其中,k=0,±1,±2,±3,…）求出光栅常数（2）利用夫琅和费衍射测二维光栅常数a.调节光路：按照二维光栅→墙上布屏顺序依次排列b．分别记录横向、纵向0级、±1级、±2级光斑的位置c.按照光栅方程：dsinθ=kλ（其中,k=0,±1,±2,±3,…）求出光栅常数3.测光栅常数：（付里叶透镜f2=45.0CM）a.调节光路，按照光栅→大透镜→屏顺序依次排列b．调节滤波模板，使之与大透镜距离约为45cmc．分别记录屏上一维光栅、二维光栅0级、±1级、±2级光斑的位置并求出光栅常数4.观察并记录下述傅立叶频谱面上不同滤波条件的图样特征；I.调节光路，按照光栅→大透镜→滤波模板→墙上屏顺序依次排列II.调节滤波模板，使之与大透镜距离约为45cm，按照以下步骤记录屏上的图样特征：（1）一维光栅：a.滤波模板只让0级通过;b.滤波模板只让0、±1级通过;c.滤波模板只让0、±2级通过;（2）二维光栅：a.滤波模板只让含0级的水平方向一排点阵通过；b.滤波模板只让含0级的竖直方向一排点阵通过；c.滤波模板只让含0级的与水平方向成45O一排点阵通过；d.滤波模板只让含0级的与水平方向成135O一排点阵通过.5.“光”字屏滤波物面上是规则的光栅和一个汉字“光”叠加而成，在实验中要求得到如下结果：a.调节光路，按照“光”字屏滤波→小透镜→滤波模板→屏顺序依次排列b.制作滤波模板，使仅能看到一个“光”字c．制作滤波模板，使仅能看到竖条纹或横条纹的“光”字【数据处理】1、测量小透镜焦距将测得的透镜与屏之间的距离d整理为下表：123d(cm)11.7611.8011.75表1f=13×（11.76+11.80+11.75）cm=11.77cm由Origin计算得：uA（f）≈0.02cm取P=0.95，则tP=4.3，kP=1U（f）=√[tPuA（f）]2+(kPΔ仪c)2=√（4.3×0.02）2+（0.053）2≈0.09cmf=（11.77±0.09）cm，P=0.952...
