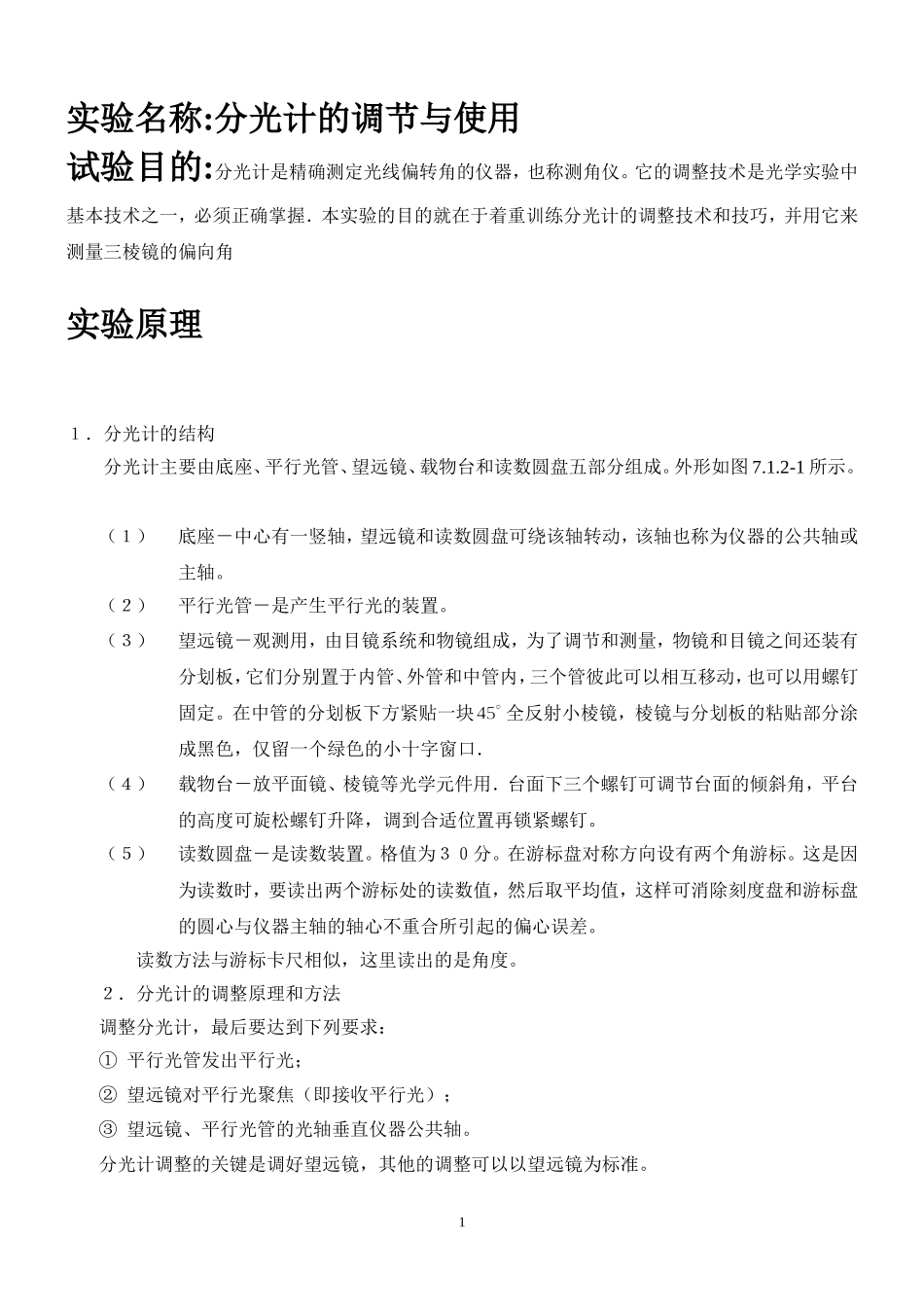

实验名称:分光计的调节与使用试验目的:分光计是精确测定光线偏转角的仪器，也称测角仪。它的调整技术是光学实验中基本技术之一，必须正确掌握．本实验的目的就在于着重训练分光计的调整技术和技巧，并用它来测量三棱镜的偏向角实验原理１．分光计的结构分光计主要由底座、平行光管、望远镜、载物台和读数圆盘五部分组成。外形如图7.1.2-1所示。（１）底座－中心有一竖轴，望远镜和读数圆盘可绕该轴转动，该轴也称为仪器的公共轴或主轴。（２）平行光管－是产生平行光的装置。（３）望远镜－观测用，由目镜系统和物镜组成，为了调节和测量，物镜和目镜之间还装有分划板，它们分别置于内管、外管和中管内，三个管彼此可以相互移动，也可以用螺钉固定。在中管的分划板下方紧贴一块全反射小棱镜，棱镜与分划板的粘贴部分涂成黑色，仅留一个绿色的小十字窗口．（４）载物台－放平面镜、棱镜等光学元件用．台面下三个螺钉可调节台面的倾斜角，平台的高度可旋松螺钉升降，调到合适位置再锁紧螺钉。（５）读数圆盘－是读数装置。格值为３０分。在游标盘对称方向设有两个角游标。这是因为读数时，要读出两个游标处的读数值，然后取平均值，这样可消除刻度盘和游标盘的圆心与仪器主轴的轴心不重合所引起的偏心误差。读数方法与游标卡尺相似，这里读出的是角度。２．分光计的调整原理和方法调整分光计，最后要达到下列要求：①平行光管发出平行光；②望远镜对平行光聚焦（即接收平行光）；③望远镜、平行光管的光轴垂直仪器公共轴。分光计调整的关键是调好望远镜，其他的调整可以以望远镜为标准。1⑴调整望远镜1）目镜调焦把目镜调焦手轮请轻轻旋出，或旋进，从目镜中观看，直到分划板刻线清晰为止，使眼睛通过目镜能清楚的看到分划板上的刻线。2）调望远镜对平行光聚焦这是要将分划板调到物镜焦平面上，调整方法是：（a）把目镜照明，将双平面镜放到载物台上。为了便于调节，平面镜与载物台下三个调节螺钉的相对位置如图。（b）粗调望远镜光轴与镜面垂直——用眼睛估测一下，把望远镜调成水平，再调载物台螺钉，使镜面大致与望远镜垂直。（c）观察与调节镜面反射像——固定望远镜，双手转动游标盘，于是载物台跟着一起转动。转到平面镜正好对着望远镜时，在目镜中应看到一个绿色亮十字随着镜面转动而动。沿轴向移动目镜筒，直到像清晰，再旋紧螺钉，则望远镜已对平行光聚焦。３）调整望远镜光轴垂直仪器主轴当镜面与望远镜光轴垂直时，它的反射像应落在目镜分...
