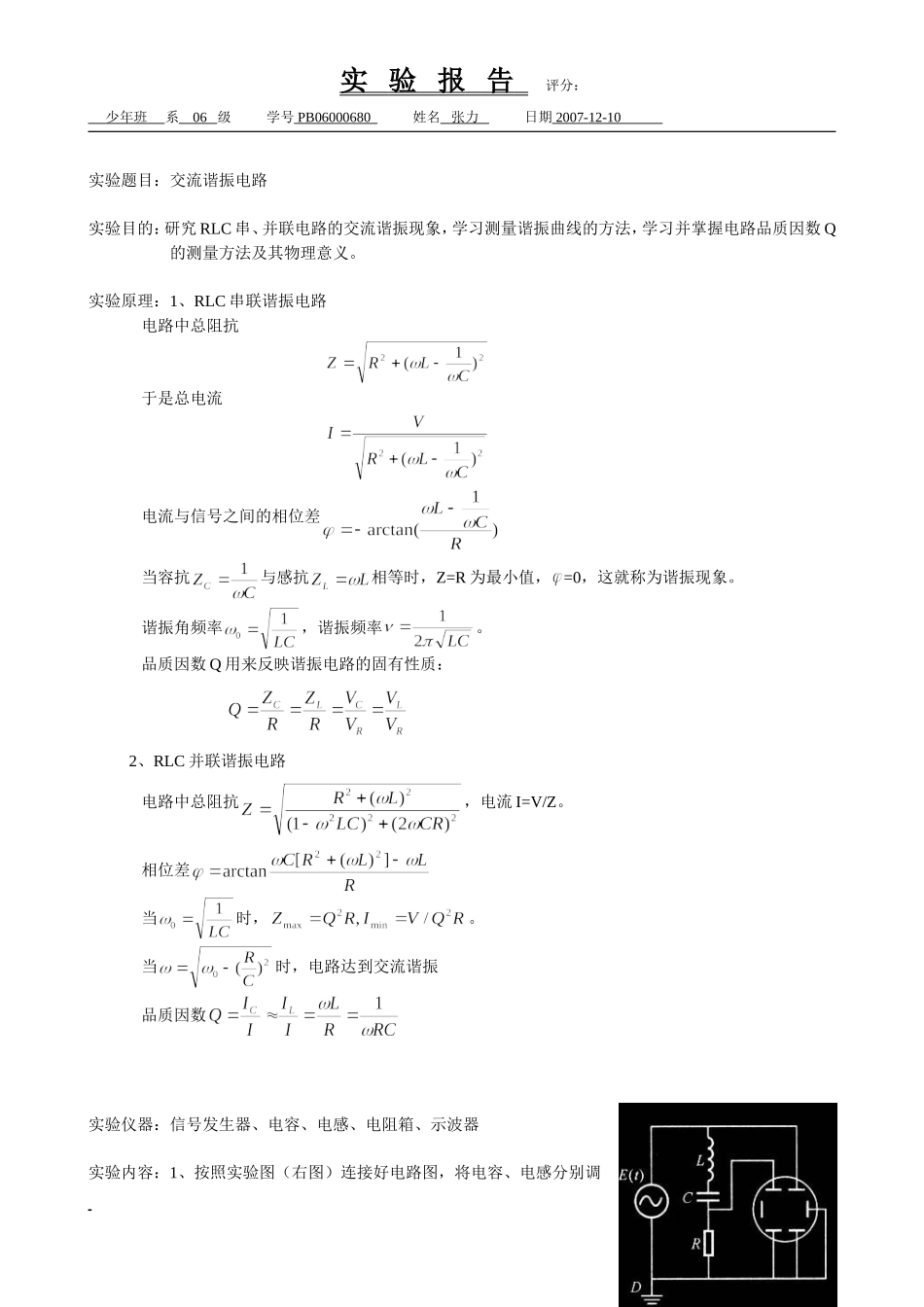

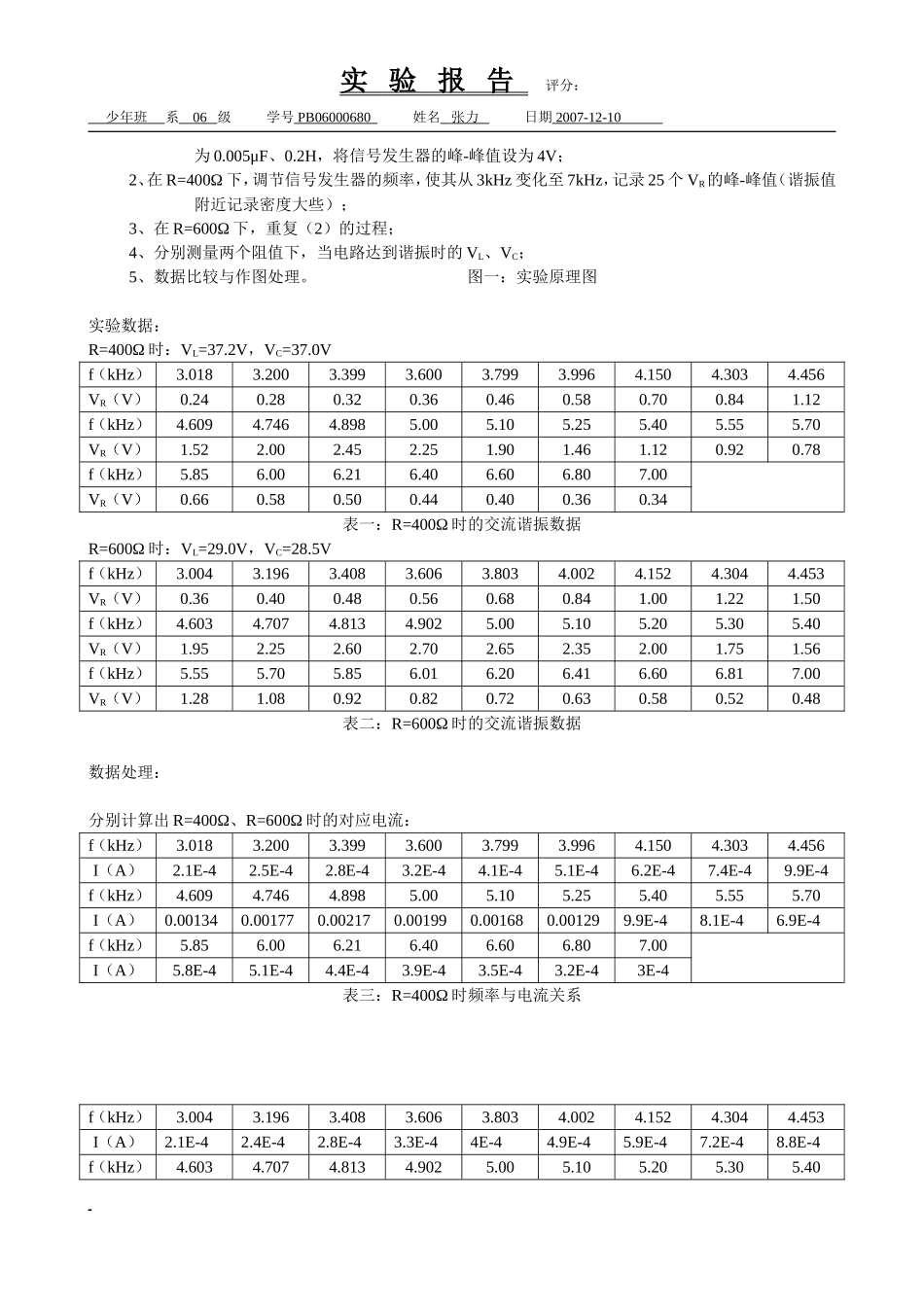

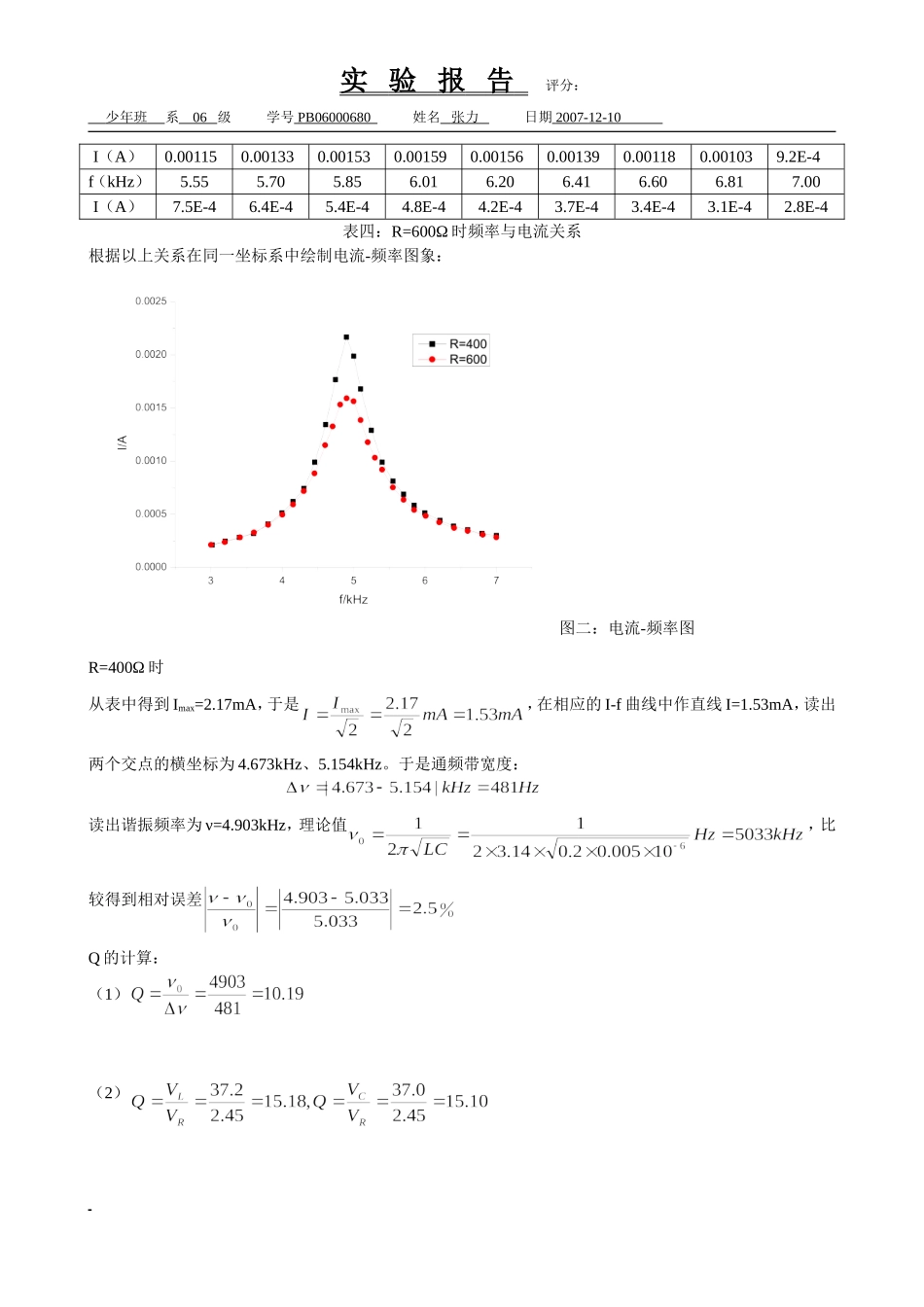

实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-12-10实验题目：交流谐振电路实验目的：研究RLC串、并联电路的交流谐振现象，学习测量谐振曲线的方法，学习并掌握电路品质因数Q的测量方法及其物理意义。实验原理：1、RLC串联谐振电路电路中总阻抗于是总电流电流与信号之间的相位差当容抗与感抗相等时，Z=R为最小值，=0，这就称为谐振现象。谐振角频率，谐振频率。品质因数Q用来反映谐振电路的固有性质：2、RLC并联谐振电路电路中总阻抗，电流I=V/Z。相位差当时，。当时，电路达到交流谐振品质因数实验仪器：信号发生器、电容、电感、电阻箱、示波器实验内容：1、按照实验图（右图）连接好电路图，将电容、电感分别调实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-12-10为0.005μF、0.2H，将信号发生器的峰-峰值设为4V；2、在R=400Ω下，调节信号发生器的频率，使其从3kHz变化至7kHz，记录25个VR的峰-峰值（谐振值附近记录密度大些）；3、在R=600Ω下，重复（2）的过程；4、分别测量两个阻值下，当电路达到谐振时的VL、VC；5、数据比较与作图处理。图一：实验原理图实验数据：R=400Ω时：VL=37.2V，VC=37.0Vf（kHz）3.0183.2003.3993.6003.7993.9964.1504.3034.456VR（V）0.240.280.320.360.460.580.700.841.12f（kHz）4.6094.7464.8985.005.105.255.405.555.70VR（V）1.522.002.452.251.901.461.120.920.78f（kHz）5.856.006.216.406.606.807.00VR（V）0.660.580.500.440.400.360.34表一：R=400Ω时的交流谐振数据R=600Ω时：VL=29.0V，VC=28.5Vf（kHz）3.0043.1963.4083.6063.8034.0024.1524.3044.453VR（V）0.360.400.480.560.680.841.001.221.50f（kHz）4.6034.7074.8134.9025.005.105.205.305.40VR（V）1.952.252.602.702.652.352.001.751.56f（kHz）5.555.705.856.016.206.416.606.817.00VR（V）1.281.080.920.820.720.630.580.520.48表二：R=600Ω时的交流谐振数据数据处理：分别计算出R=400Ω、R=600Ω时的对应电流：f（kHz）3.0183.2003.3993.6003.7993.9964.1504.3034.456I（A）2.1E-42.5E-42.8E-43.2E-44.1E-45.1E-46.2E-47.4E-49.9E-4f（kHz）4.6094.7464.8985.005.105.255.405.555.70I（A）0.001340.001770.002170.001990.001680.001299.9E-48.1E-46.9E-4f（kHz）5.856.006.216.406.606.807.00I（A）5.8E-45.1E-44.4E-43.9E-43.5E-43.2E-43E-4表三：R=400Ω时频率与电流关系f（kHz）3.0043.1963.4083.6063.80...
