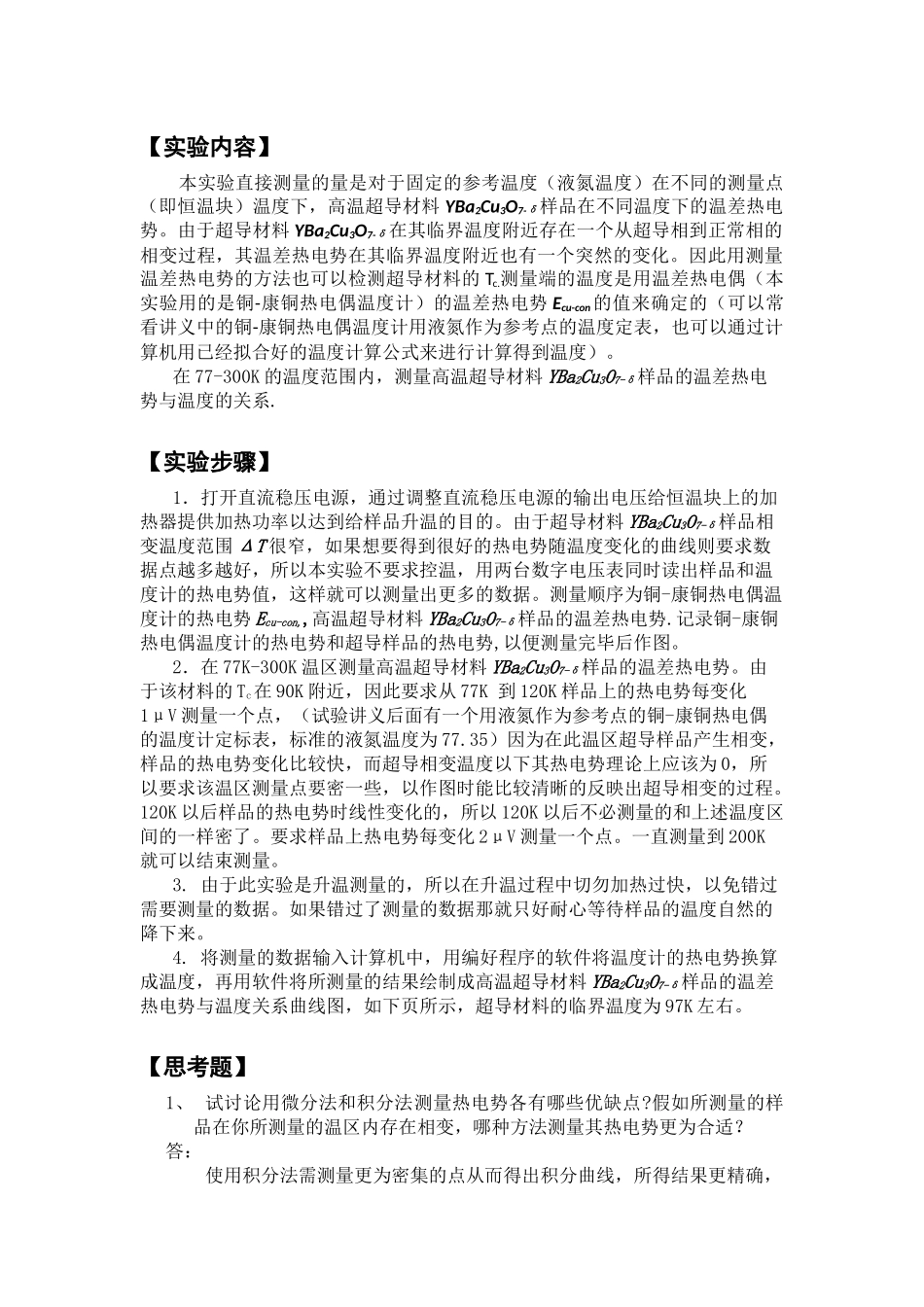

【实验内容】本实验直接测量的量是对于固定的参考温度（液氮温度）在不同的测量点（即恒温块）温度下，高温超导材料YBa2Cu3O7-δ样品在不同温度下的温差热电势。由于超导材料YBa2Cu3O7-δ在其临界温度附近存在一个从超导相到正常相的相变过程，其温差热电势在其临界温度附近也有一个突然的变化。因此用测量温差热电势的方法也可以检测超导材料的Tc.测量端的温度是用温差热电偶（本实验用的是铜-康铜热电偶温度计）的温差热电势Ecu-con的值来确定的（可以常看讲义中的铜-康铜热电偶温度计用液氮作为参考点的温度定表，也可以通过计算机用已经拟合好的温度计算公式来进行计算得到温度）。在77-300K的温度范围内，测量高温超导材料YBa2Cu3O7-δ样品的温差热电势与温度的关系.【实验步骤】1．打开直流稳压电源，通过调整直流稳压电源的输出电压给恒温块上的加热器提供加热功率以达到给样品升温的目的。由于超导材料YBa2Cu3O7-δ样品相变温度范围ΔT很窄，如果想要得到很好的热电势随温度变化的曲线则要求数据点越多越好，所以本实验不要求控温，用两台数字电压表同时读出样品和温度计的热电势值，这样就可以测量出更多的数据。测量顺序为铜-康铜热电偶温度计的热电势Ecu-con,,高温超导材料YBa2Cu3O7-δ样品的温差热电势.记录铜-康铜热电偶温度计的热电势和超导样品的热电势,以便测量完毕后作图。2．在77K-300K温区测量高温超导材料YBa2Cu3O7-δ样品的温差热电势。由于该材料的Tc在90K附近，因此要求从77K到120K样品上的热电势每变化1μV测量一个点，（试验讲义后面有一个用液氮作为参考点的铜-康铜热电偶的温度计定标表，标准的液氮温度为77.35）因为在此温区超导样品产生相变，样品的热电势变化比较快，而超导相变温度以下其热电势理论上应该为0，所以要求该温区测量点要密一些，以作图时能比较清晰的反映出超导相变的过程。120K以后样品的热电势时线性变化的，所以120K以后不必测量的和上述温度区间的一样密了。要求样品上热电势每变化2μV测量一个点。一直测量到200K就可以结束测量。3.由于此实验是升温测量的，所以在升温过程中切勿加热过快，以免错过需要测量的数据。如果错过了测量的数据那就只好耐心等待样品的温度自然的降下来。4.将测量的数据输入计算机中，用编好程序的软件将温度计的热电势换算成温度，再用软件将所测量的结果绘制成高温超导材料YBa2Cu3O7-δ样品的温差热电势与温度关系曲线图，如下页所示，超导材料的临界温度为97K左右。...
