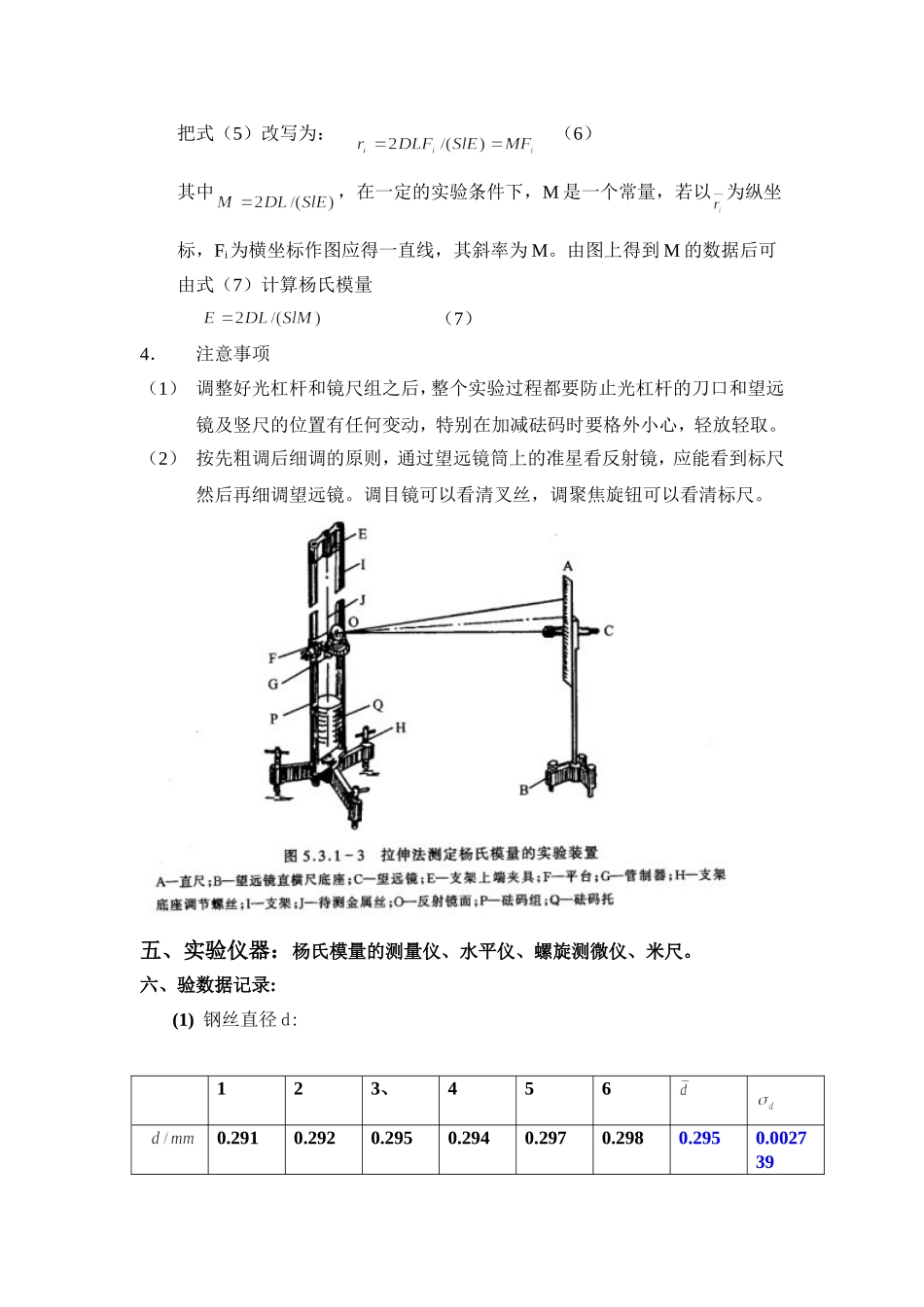

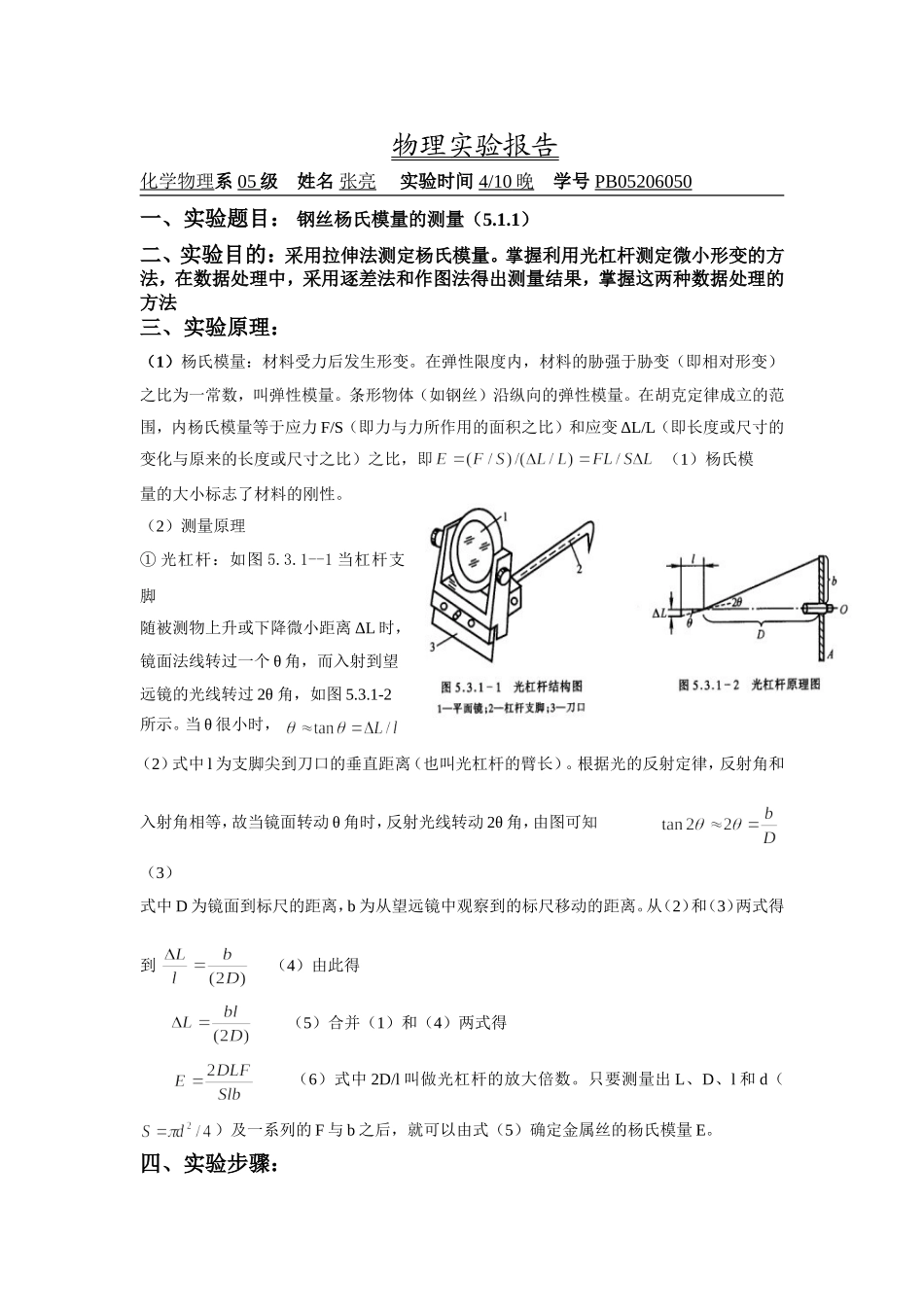

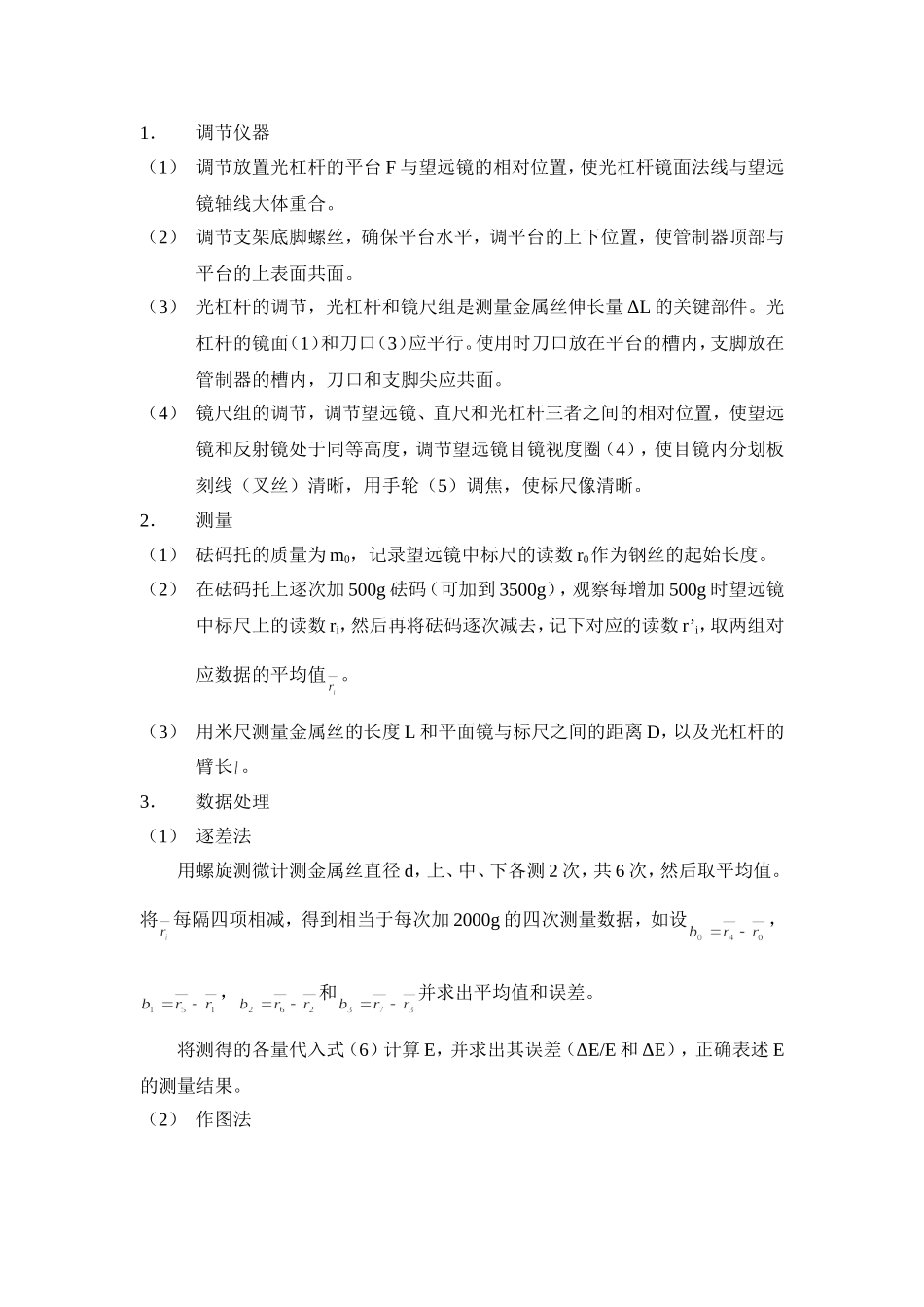

物理实验报告化学物理系05级姓名张亮实验时间4/10晚学号PB05206050一、实验题目：钢丝杨氏模量的测量（5.1.1）二、实验目的：采用拉伸法测定杨氏模量。掌握利用光杠杆测定微小形变的方法，在数据处理中，采用逐差法和作图法得出测量结果，掌握这两种数据处理的方法三、实验原理：（1）杨氏模量：材料受力后发生形变。在弹性限度内，材料的胁强于胁变（即相对形变）之比为一常数，叫弹性模量。条形物体（如钢丝）沿纵向的弹性模量。在胡克定律成立的范围，内杨氏模量等于应力F/S（即力与力所作用的面积之比）和应变ΔL/L（即长度或尺寸的变化与原来的长度或尺寸之比）之比，即（1）杨氏模量的大小标志了材料的刚性。（2）测量原理①光杠杆：如图5.3.1--1当杠杆支脚随被测物上升或下降微小距离ΔL时，镜面法线转过一个θ角，而入射到望远镜的光线转过2θ角，如图5.3.1-2所示。当θ很小时，（2）式中l为支脚尖到刀口的垂直距离（也叫光杠杆的臂长）。根据光的反射定律，反射角和入射角相等，故当镜面转动θ角时，反射光线转动2θ角，由图可知（3）式中D为镜面到标尺的距离，b为从望远镜中观察到的标尺移动的距离。从（2）和（3）两式得到（4）由此得（5）合并（1）和（4）两式得（6）式中2D/l叫做光杠杆的放大倍数。只要测量出L、D、l和d（）及一系列的F与b之后，就可以由式（5）确定金属丝的杨氏模量E。四、实验步骤：1．调节仪器（1）调节放置光杠杆的平台F与望远镜的相对位置，使光杠杆镜面法线与望远镜轴线大体重合。（2）调节支架底脚螺丝，确保平台水平，调平台的上下位置，使管制器顶部与平台的上表面共面。（3）光杠杆的调节，光杠杆和镜尺组是测量金属丝伸长量ΔL的关键部件。光杠杆的镜面（1）和刀口（3）应平行。使用时刀口放在平台的槽内，支脚放在管制器的槽内，刀口和支脚尖应共面。（4）镜尺组的调节，调节望远镜、直尺和光杠杆三者之间的相对位置，使望远镜和反射镜处于同等高度，调节望远镜目镜视度圈（4），使目镜内分划板刻线（叉丝）清晰，用手轮（5）调焦，使标尺像清晰。2．测量（1）砝码托的质量为m0，记录望远镜中标尺的读数r0作为钢丝的起始长度。（2）在砝码托上逐次加500g砝码（可加到3500g），观察每增加500g时望远镜中标尺上的读数ri，然后再将砝码逐次减去，记下对应的读数r’i，取两组对应数据的平均值。（3）用米尺测量金属丝的长度L和平面镜与标尺之间的距离D，以及光杠杆的臂长。3．数据处理（1）逐差法用螺旋测微...
