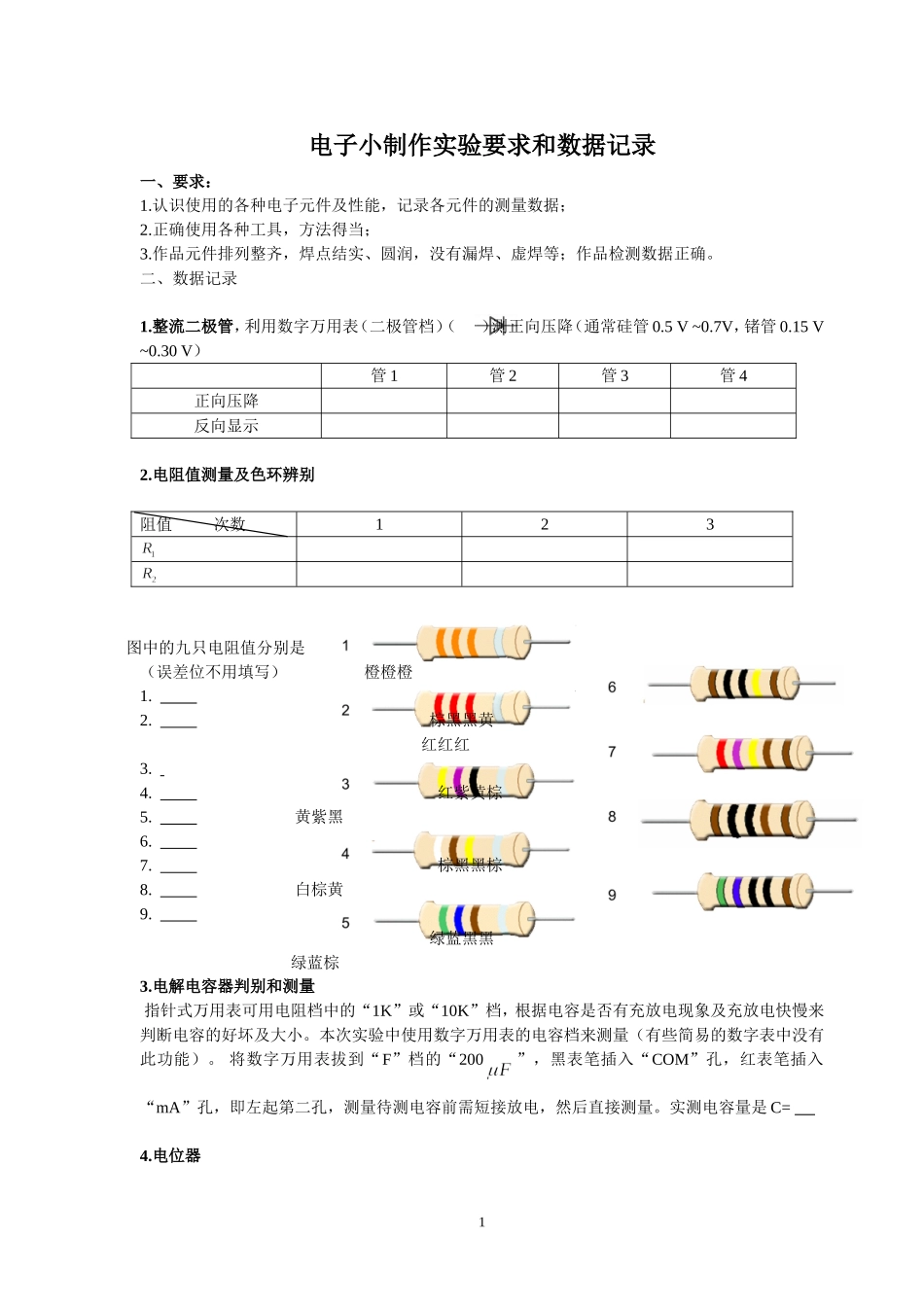

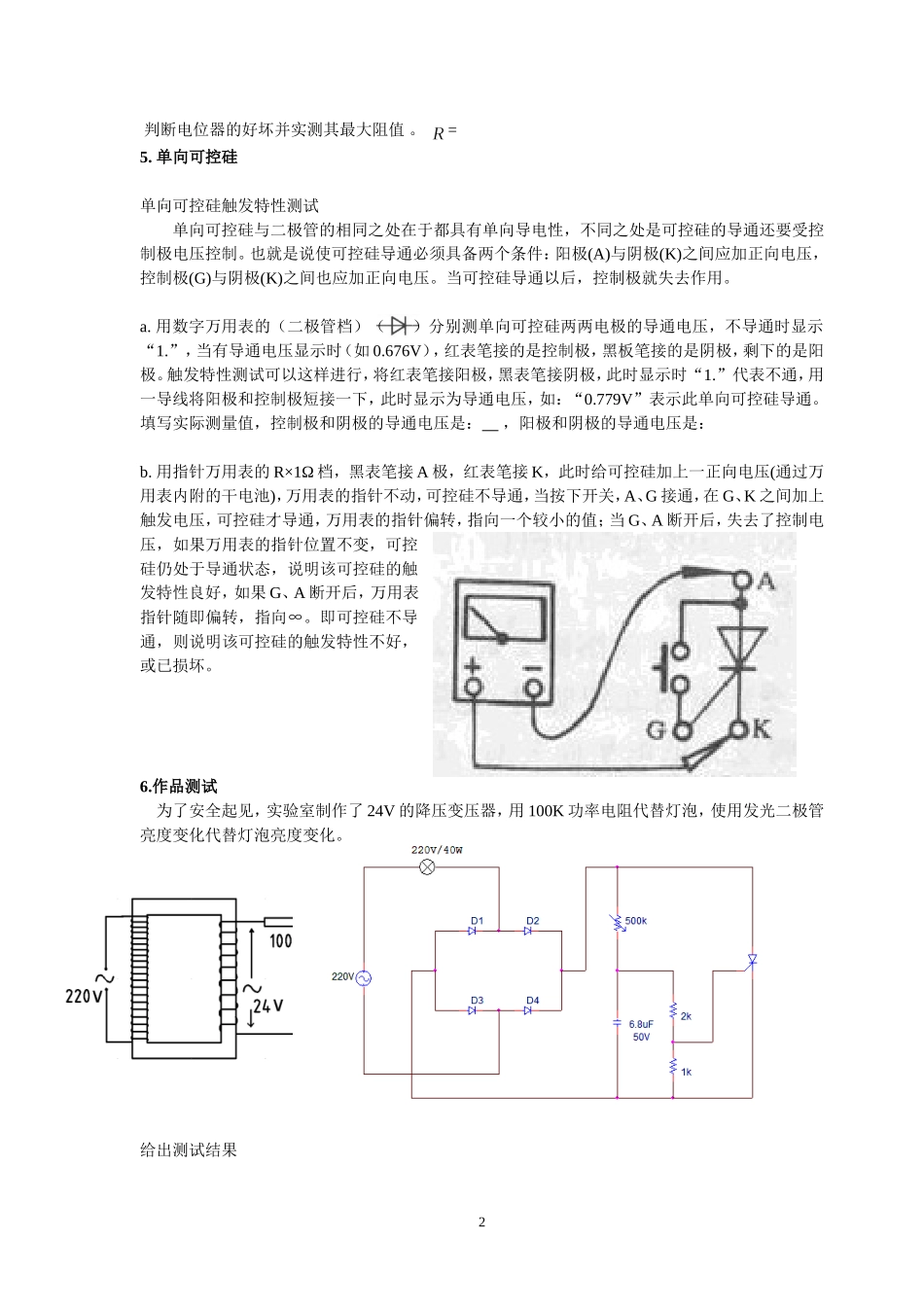

电子小制作实验要求和数据记录一、要求：1.认识使用的各种电子元件及性能，记录各元件的测量数据；2.正确使用各种工具，方法得当；3.作品元件排列整齐，焊点结实、圆润，没有漏焊、虚焊等；作品检测数据正确。二、数据记录1.整流二极管，利用数字万用表（二极管档）（）测正向压降（通常硅管0.5V~0.7V，锗管0.15V~0.30V）管1管2管3管4正向压降反向显示2.电阻值测量及色环辨别阻值次数123图中的九只电阻值分别是（误差位不用填写）橙橙橙1.2.棕黑黑黄红红红3.4.红紫黄棕5.黄紫黑6.7.棕黑黑棕8.白棕黄9.绿蓝黑黑绿蓝棕3.电解电容器判别和测量指针式万用表可用电阻档中的“1K”或“10K”档，根据电容是否有充放电现象及充放电快慢来判断电容的好坏及大小。本次实验中使用数字万用表的电容档来测量（有些简易的数字表中没有此功能）。将数字万用表拔到“F”档的“200”，黑表笔插入“COM”孔，红表笔插入“mA”孔，即左起第二孔，测量待测电容前需短接放电，然后直接测量。实测电容量是C=4.电位器1判断电位器的好坏并实测其最大阻值。=5.单向可控硅单向可控硅触发特性测试单向可控硅与二极管的相同之处在于都具有单向导电性，不同之处是可控硅的导通还要受控制极电压控制。也就是说使可控硅导通必须具备两个条件：阳极(A)与阴极(K)之间应加正向电压，控制极(G)与阴极(K)之间也应加正向电压。当可控硅导通以后，控制极就失去作用。a.用数字万用表的（二极管档）（）分别测单向可控硅两两电极的导通电压，不导通时显示“1.”，当有导通电压显示时（如0.676V），红表笔接的是控制极，黑板笔接的是阴极，剩下的是阳极。触发特性测试可以这样进行，将红表笔接阳极，黑表笔接阴极，此时显示时“1.”代表不通，用一导线将阳极和控制极短接一下，此时显示为导通电压，如：“0.779V”表示此单向可控硅导通。填写实际测量值，控制极和阴极的导通电压是：，阳极和阴极的导通电压是：b.用指针万用表的R×1Ω档，黑表笔接A极，红表笔接K，此时给可控硅加上一正向电压(通过万用表内附的干电池)，万用表的指针不动，可控硅不导通，当按下开关，A、G接通，在G、K之间加上触发电压，可控硅才导通，万用表的指针偏转，指向一个较小的值；当G、A断开后，失去了控制电压，如果万用表的指针位置不变，可控硅仍处于导通状态，说明该可控硅的触发特性良好，如果G、A断开后，万用表指针随即偏转，指向∞。即可控硅不导通，则说明该可控硅的触发特性不好，或已损坏。6.作品测试为...
