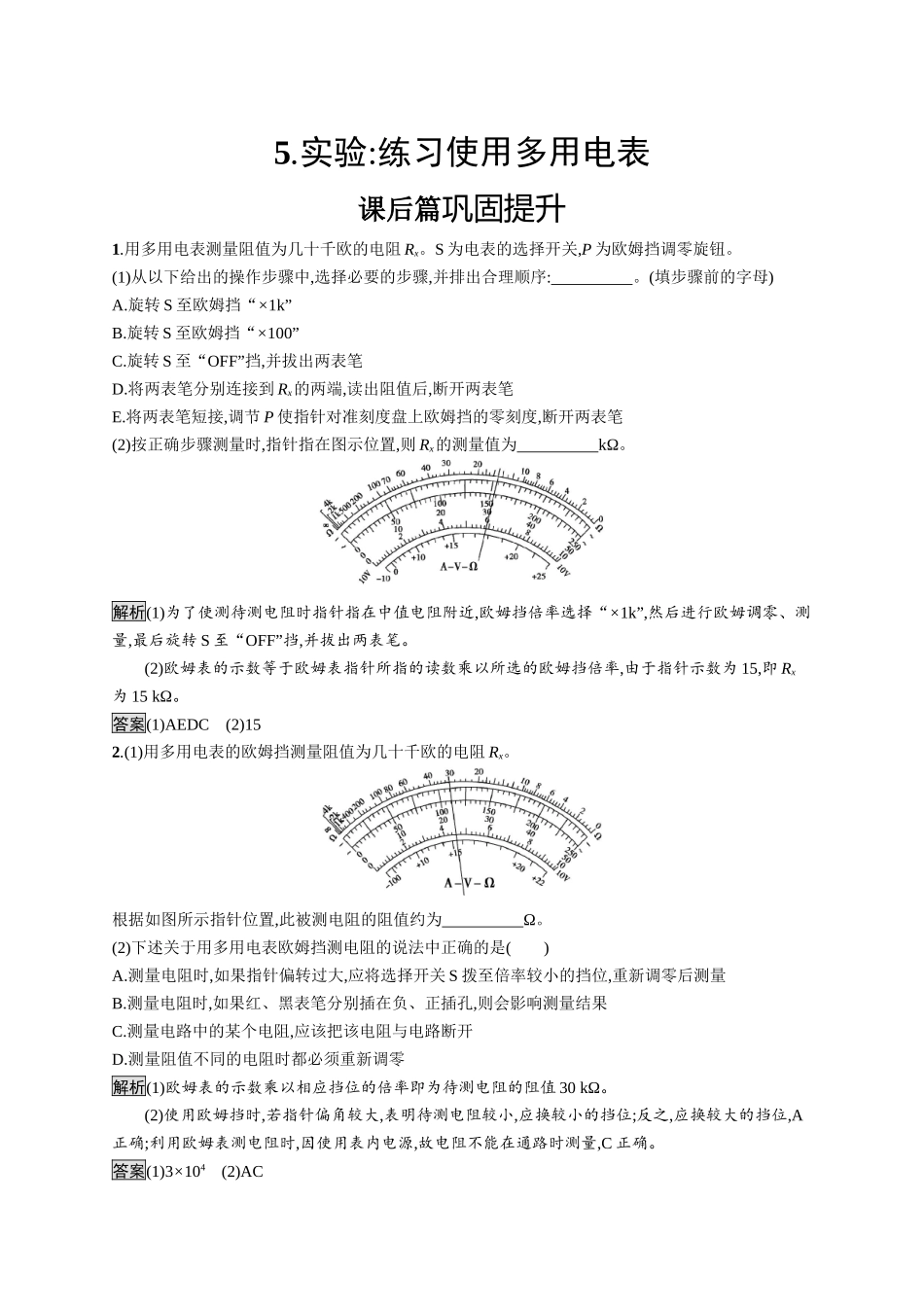

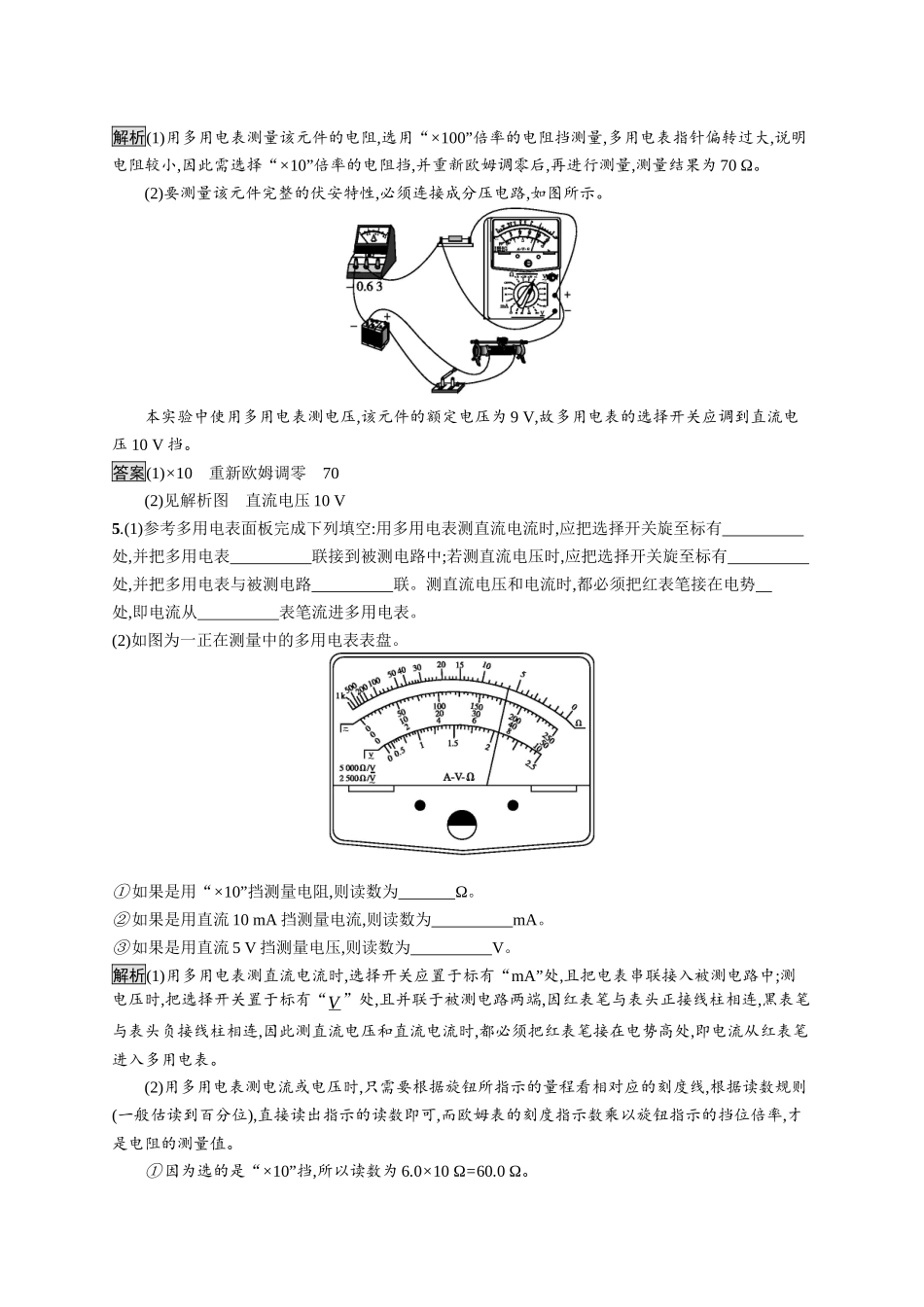

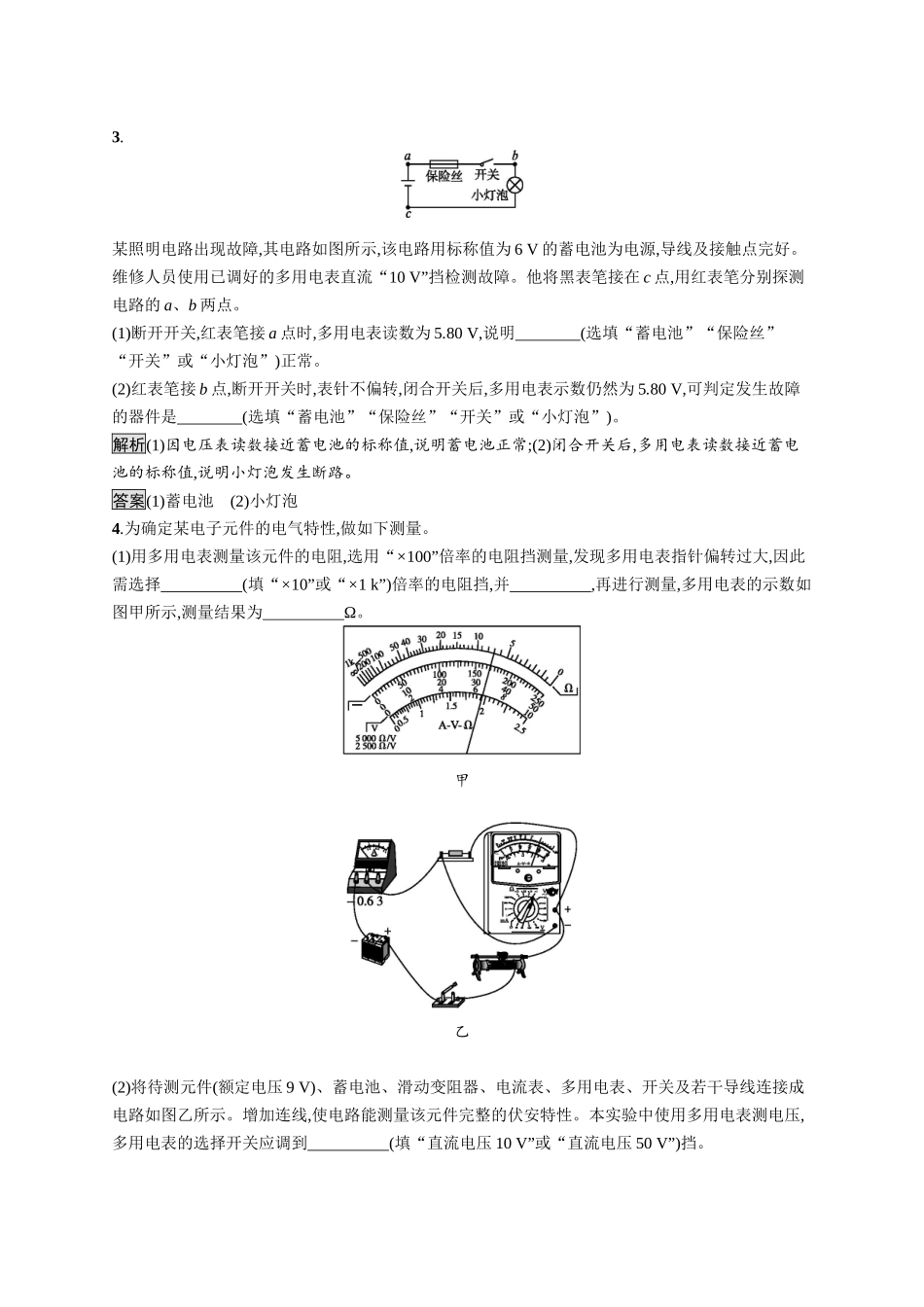

5.实验:练习使用多用电表课后篇巩固提升1.用多用电表测量阻值为几十千欧的电阻Rx。S为电表的选择开关,P为欧姆挡调零旋钮。(1)从以下给出的操作步骤中,选择必要的步骤,并排出合理顺序:。(填步骤前的字母)A.旋转S至欧姆挡“×1k”B.旋转S至欧姆挡“×100”C.旋转S至“OFF”挡,并拔出两表笔D.将两表笔分别连接到Rx的两端,读出阻值后,断开两表笔E.将两表笔短接,调节P使指针对准刻度盘上欧姆挡的零刻度,断开两表笔(2)按正确步骤测量时,指针指在图示位置,则Rx的测量值为kΩ。解析(1)为了使测待测电阻时指针指在中值电阻附近,欧姆挡倍率选择“×1k”,然后进行欧姆调零、测量,最后旋转S至“OFF”挡,并拔出两表笔。(2)欧姆表的示数等于欧姆表指针所指的读数乘以所选的欧姆挡倍率,由于指针示数为15,即Rx为15kΩ。答案(1)AEDC(2)152.(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻Rx。根据如图所示指针位置,此被测电阻的阻值约为Ω。(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是()A.测量电阻时,如果指针偏转过大,应将选择开关S拨至倍率较小的挡位,重新调零后测量B.测量电阻时,如果红、黑表笔分别插在负、正插孔,则会影响测量结果C.测量电路中的某个电阻,应该把该电阻与电路断开D.测量阻值不同的电阻时都必须重新调零解析(1)欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值30kΩ。(2)使用欧姆挡时,若指针偏角较大,表明待测电阻较小,应换较小的挡位;反之,应换较大的挡位,A正确;利用欧姆表测电阻时,因使用表内电源,故电阻不能在通路时测量,C正确。答案(1)3×104(2)AC3.某照明电路出现故障,其电路如图所示,该电路用标称值为6V的蓄电池为电源,导线及接触点完好。维修人员使用已调好的多用电表直流“10V”挡检测故障。他将黑表笔接在c点,用红表笔分别探测电路的a、b两点。(1)断开开关,红表笔接a点时,多用电表读数为5.80V,说明(选填“蓄电池”“保险丝”“开关”或“小灯泡”)正常。(2)红表笔接b点,断开开关时,表针不偏转,闭合开关后,多用电表示数仍然为5.80V,可判定发生故障的器件是(选填“蓄电池”“保险丝”“开关”或“小灯泡”)。解析(1)因电压表读数接近蓄电池的标称值,说明蓄电池正常;(2)闭合开关后,多用电表读数接近蓄电池的标称值,说明小灯泡发生断路。答案(1)蓄电池(2)小灯泡4.为确定某电子元件的电气特性,做如下测量。(1)用多用电表测量该元件的电阻,选用“×100”倍率的电阻挡测量,发现多用电表指针偏转过大,因此需选择(填“×10”或“×1k”)...
