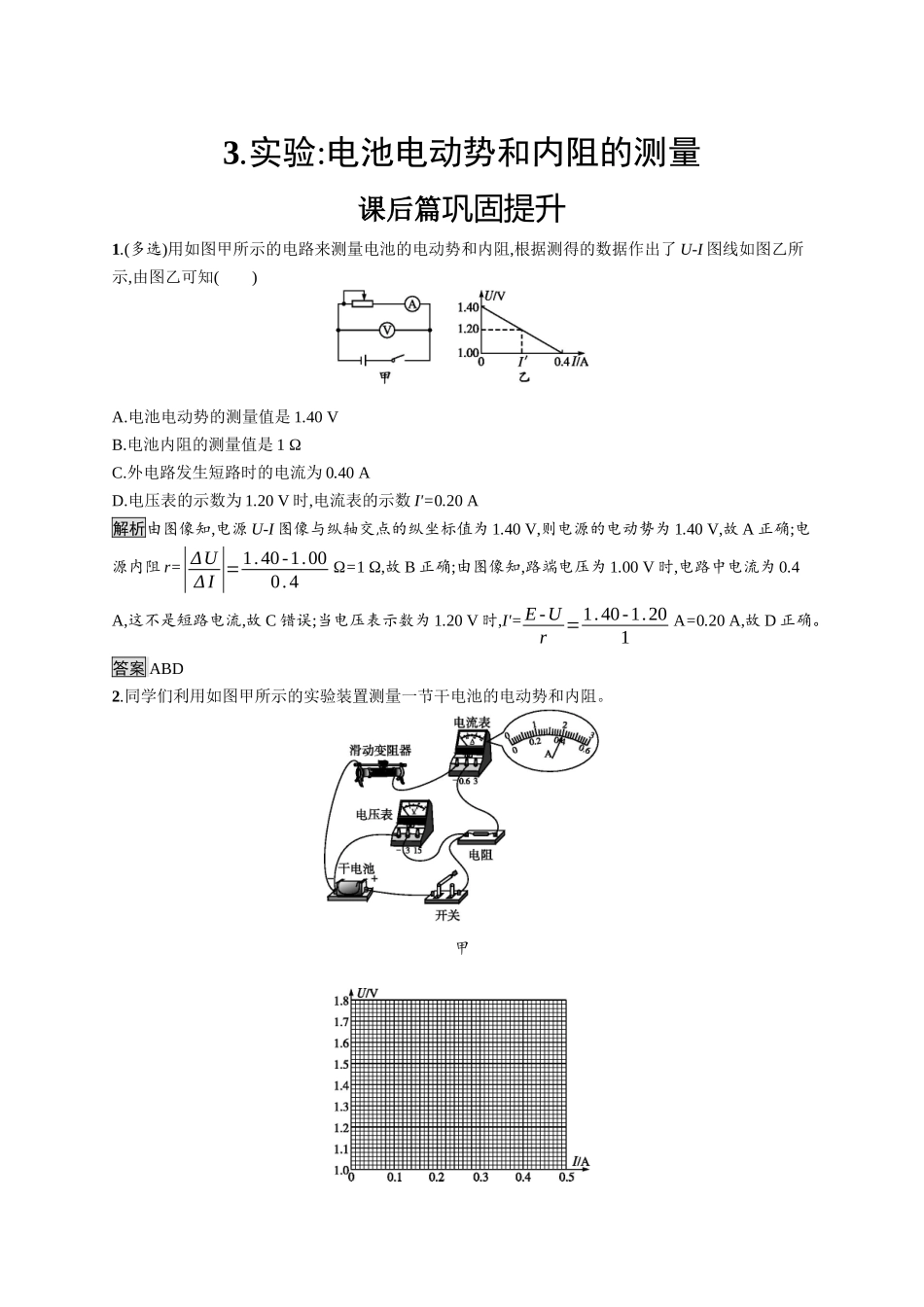

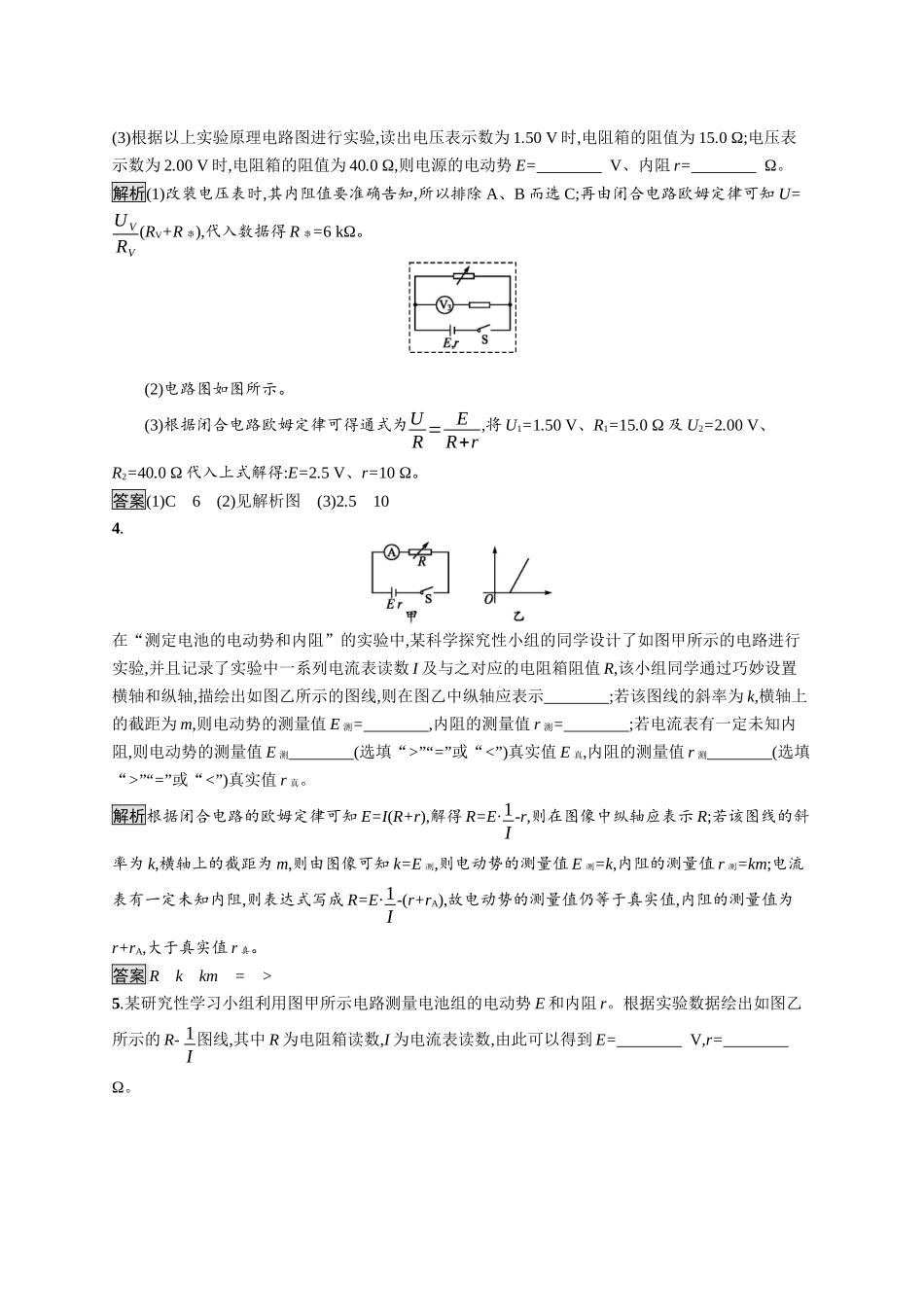

3.实验:电池电动势和内阻的测量课后篇巩固提升1.(多选)用如图甲所示的电路来测量电池的电动势和内阻,根据测得的数据作出了U-I图线如图乙所示,由图乙可知()A.电池电动势的测量值是1.40VB.电池内阻的测量值是1ΩC.外电路发生短路时的电流为0.40AD.电压表的示数为1.20V时,电流表的示数I'=0.20A解析由图像知,电源U-I图像与纵轴交点的纵坐标值为1.40V,则电源的电动势为1.40V,故A正确;电源内阻r=|ΔUΔI|=1.40-1.000.4Ω=1Ω,故B正确;由图像知,路端电压为1.00V时,电路中电流为0.4A,这不是短路电流,故C错误;当电压表示数为1.20V时,I'=E-Ur=1.40-1.201A=0.20A,故D正确。答案ABD2.同学们利用如图甲所示的实验装置测量一节干电池的电动势和内阻。甲乙(1)图中电流表的示数为A。(2)调节滑动变阻器,电压表和电流表的示数记录如下表:U/V1.451.361.271.161.06I/A0.120.200.280.360.44请根据表中的数据,在图乙的坐标纸上作出U-I图线。由图线求得:电动势E=V,内阻r=Ω。(3)实验时,小明进行了多次测量,花费了较长时间,测量期间一直保持电路闭合。其实,从实验误差角度考虑,这样的操作不妥,因为。解析(1)电流表选择的量程是0.6A,所以此时电流表的示数为0.40A。(2)根据表中的数据,画出U-I图像如图所示。根据图像可知,纵轴的截距表示电动势,直线的斜率的绝对值表示内阻,所以电动势E=1.58V,内阻r=1.58-1.00.49Ω≈1.18Ω。(3)干电池长时间使用后,电动势和内阻会发生变化,导致实验误差增大。答案(1)0.40(2)如解析图所示1.58(1.58~1.62均可)1.18(1.18~1.26均可)(3)干电池长时间使用后,电动势和内阻会发生变化,导致实验误差增大3.为测量一电源的电动势及内阻(1)下列三个电压表中选一个改装成量程为9V的电压表A.量程为1V、内阻大约为1kΩ的电压表B.量程为2V、内阻大约为2kΩ的电压表C.量程为3V、内阻为3kΩ的电压表选择电压表串联kΩ的电阻可以改装成量程为9V的电压表。(2)利用一个电阻箱、一个开关、若干导线和改装好的电压表(此表用符号V1、V2或V3与一个电阻串联来表示,且可视为理想电压表),在虚线框内画出测量电源电动势及内阻的实验原理电路图。(3)根据以上实验原理电路图进行实验,读出电压表示数为1.50V时,电阻箱的阻值为15.0Ω;电压表示数为2.00V时,电阻箱的阻值为40.0Ω,则电源的电动势E=V、内阻r=Ω。解析(1)改装电压表时,其内阻值要准确告知,所以排除A、B而选C;再由闭合电路欧姆定律可知U=UVRV(RV+R串),代入数据得R串=6kΩ。(2)电路图如图所示。(3)根据闭合电路欧姆定...
