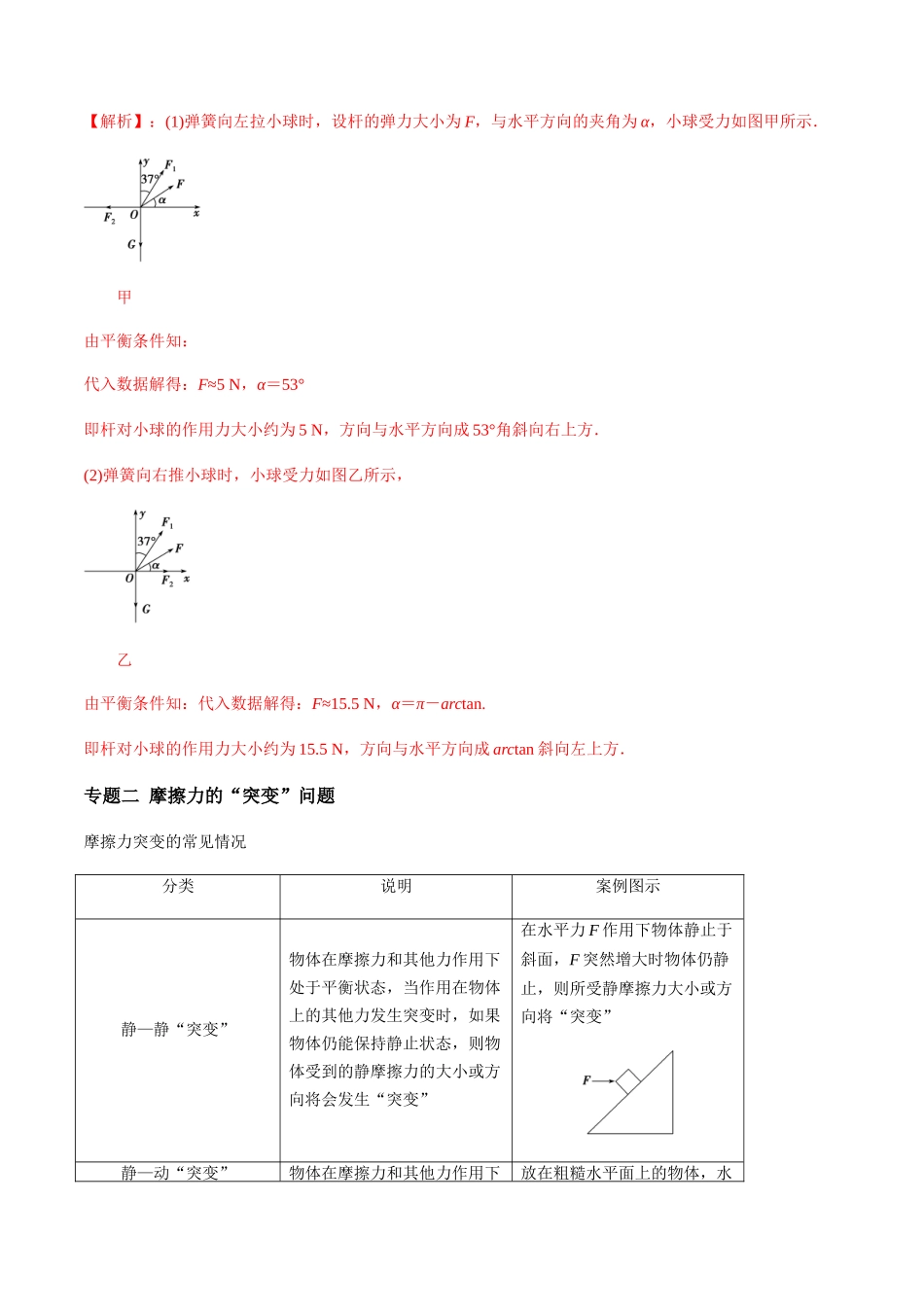

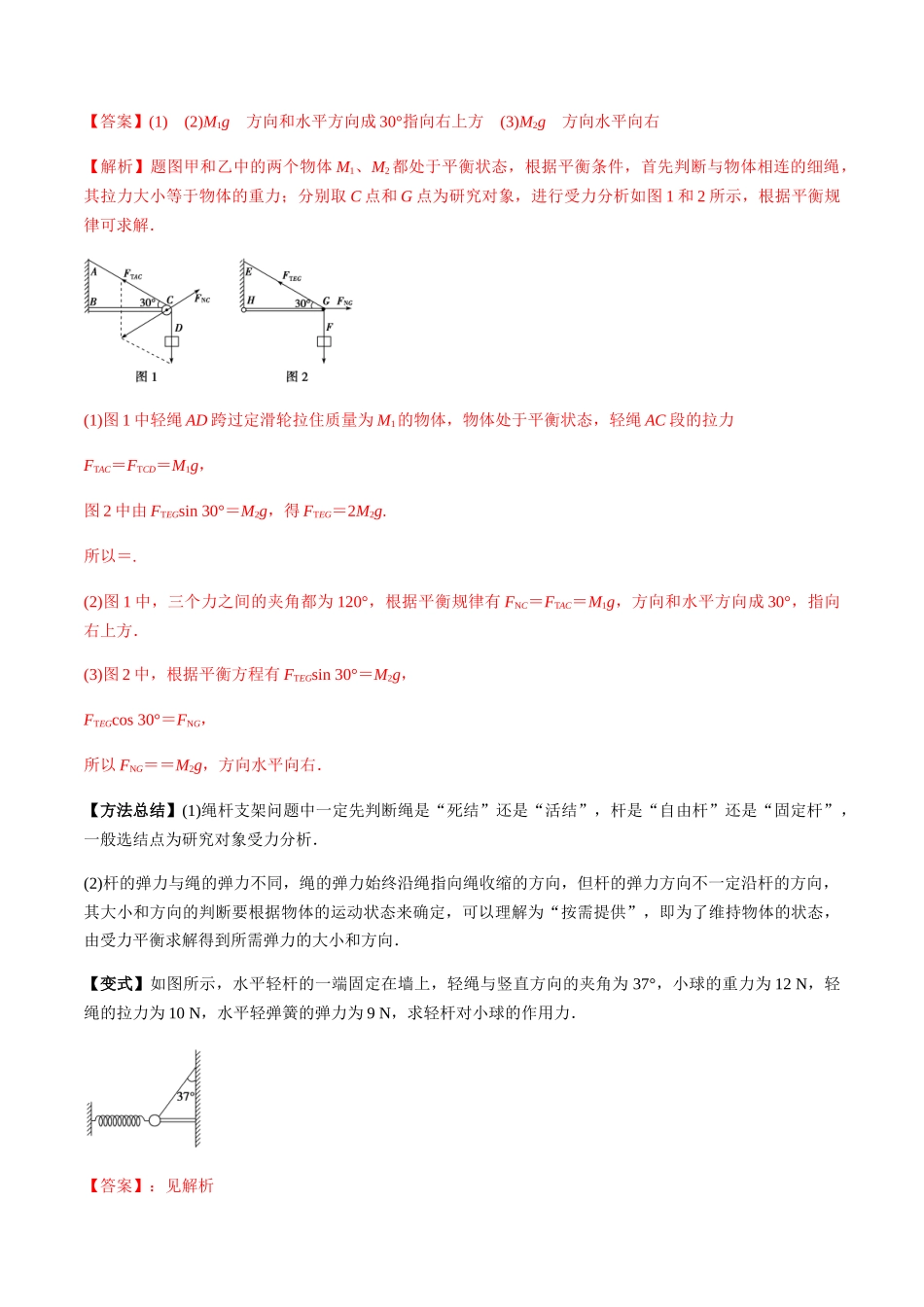

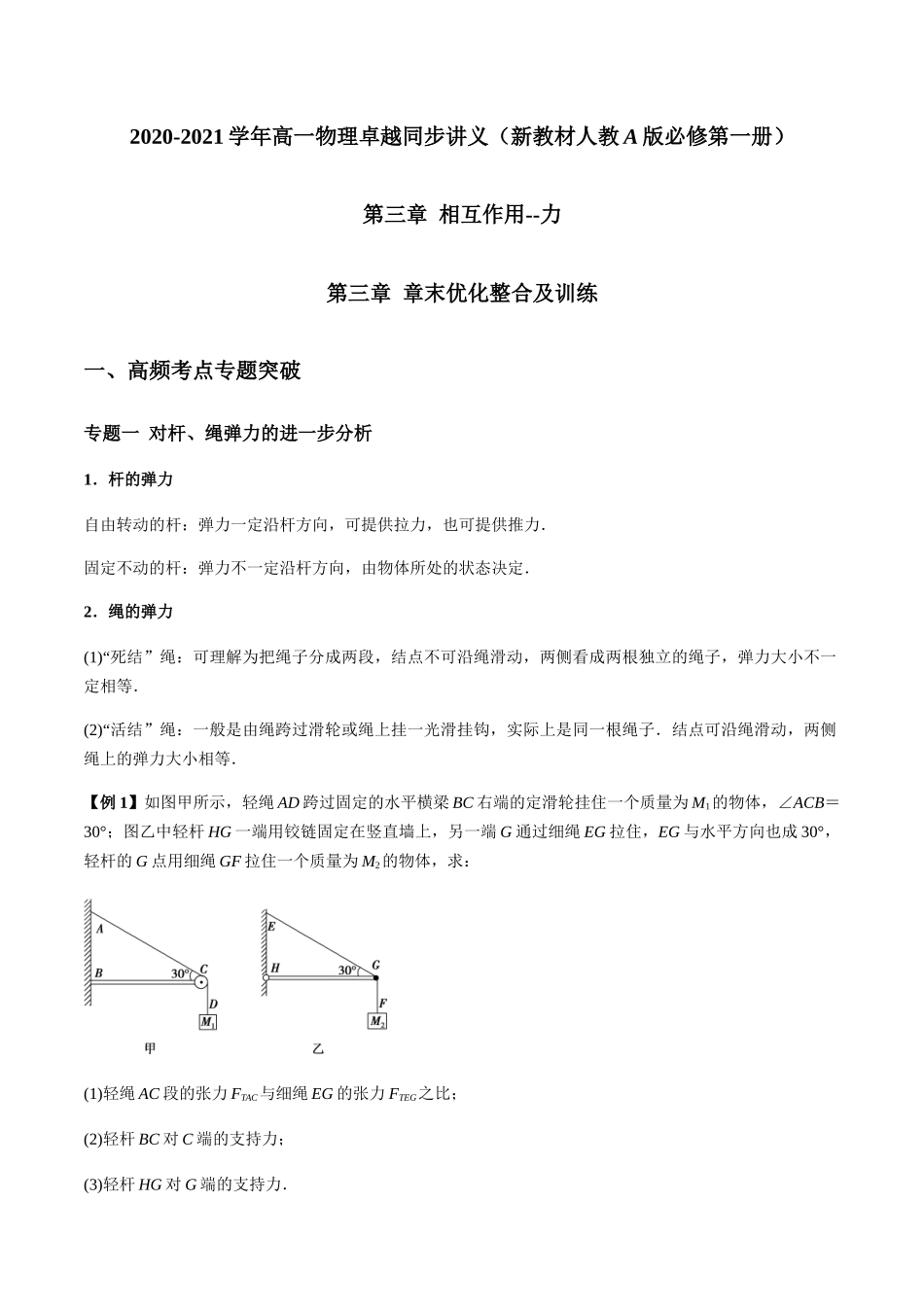

2020-2021学年高一物理卓越同步讲义（新教材人教A版必修第一册）第三章相互作用--力第三章章末优化整合及训练一、高频考点专题突破专题一对杆、绳弹力的进一步分析1．杆的弹力自由转动的杆：弹力一定沿杆方向，可提供拉力，也可提供推力．固定不动的杆：弹力不一定沿杆方向，由物体所处的状态决定．2．绳的弹力(1)“死结”绳：可理解为把绳子分成两段，结点不可沿绳滑动，两侧看成两根独立的绳子，弹力大小不一定相等．(2)“活结”绳：一般是由绳跨过滑轮或绳上挂一光滑挂钩，实际上是同一根绳子．结点可沿绳滑动，两侧绳上的弹力大小相等．【例1】如图甲所示，轻绳AD跨过固定的水平横梁BC右端的定滑轮挂住一个质量为M1的物体，∠ACB＝30°；图乙中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量为M2的物体，求：(1)轻绳AC段的张力FTAC与细绳EG的张力FTEG之比；(2)轻杆BC对C端的支持力；(3)轻杆HG对G端的支持力．【答案】(1)(2)M1g方向和水平方向成30°指向右上方(3)M2g方向水平向右【解析】题图甲和乙中的两个物体M1、M2都处于平衡状态，根据平衡条件，首先判断与物体相连的细绳，其拉力大小等于物体的重力；分别取C点和G点为研究对象，进行受力分析如图1和2所示，根据平衡规律可求解．(1)图1中轻绳AD跨过定滑轮拉住质量为M1的物体，物体处于平衡状态，轻绳AC段的拉力FTAC＝FTCD＝M1g，图2中由FTEGsin30°＝M2g，得FTEG＝2M2g.所以＝.(2)图1中，三个力之间的夹角都为120°，根据平衡规律有FNC＝FTAC＝M1g，方向和水平方向成30°，指向右上方．(3)图2中，根据平衡方程有FTEGsin30°＝M2g，FTEGcos30°＝FNG，所以FNG＝＝M2g，方向水平向右．【方法总结】(1)绳杆支架问题中一定先判断绳是“死结”还是“活结”，杆是“自由杆”还是“固定杆”，一般选结点为研究对象受力分析．(2)杆的弹力与绳的弹力不同，绳的弹力始终沿绳指向绳收缩的方向，但杆的弹力方向不一定沿杆的方向，其大小和方向的判断要根据物体的运动状态来确定，可以理解为“按需提供”，即为了维持物体的状态，由受力平衡求解得到所需弹力的大小和方向．【变式】如图所示，水平轻杆的一端固定在墙上，轻绳与竖直方向的夹角为37°，小球的重力为12N，轻绳的拉力为10N，水平轻弹簧的弹力为9N，求轻杆对小球的作用力．【答案】：见解析【解析】：(1)弹簧向左拉小球时，设杆的弹力大小为F，与水平方向的夹角为α，小球受力...
