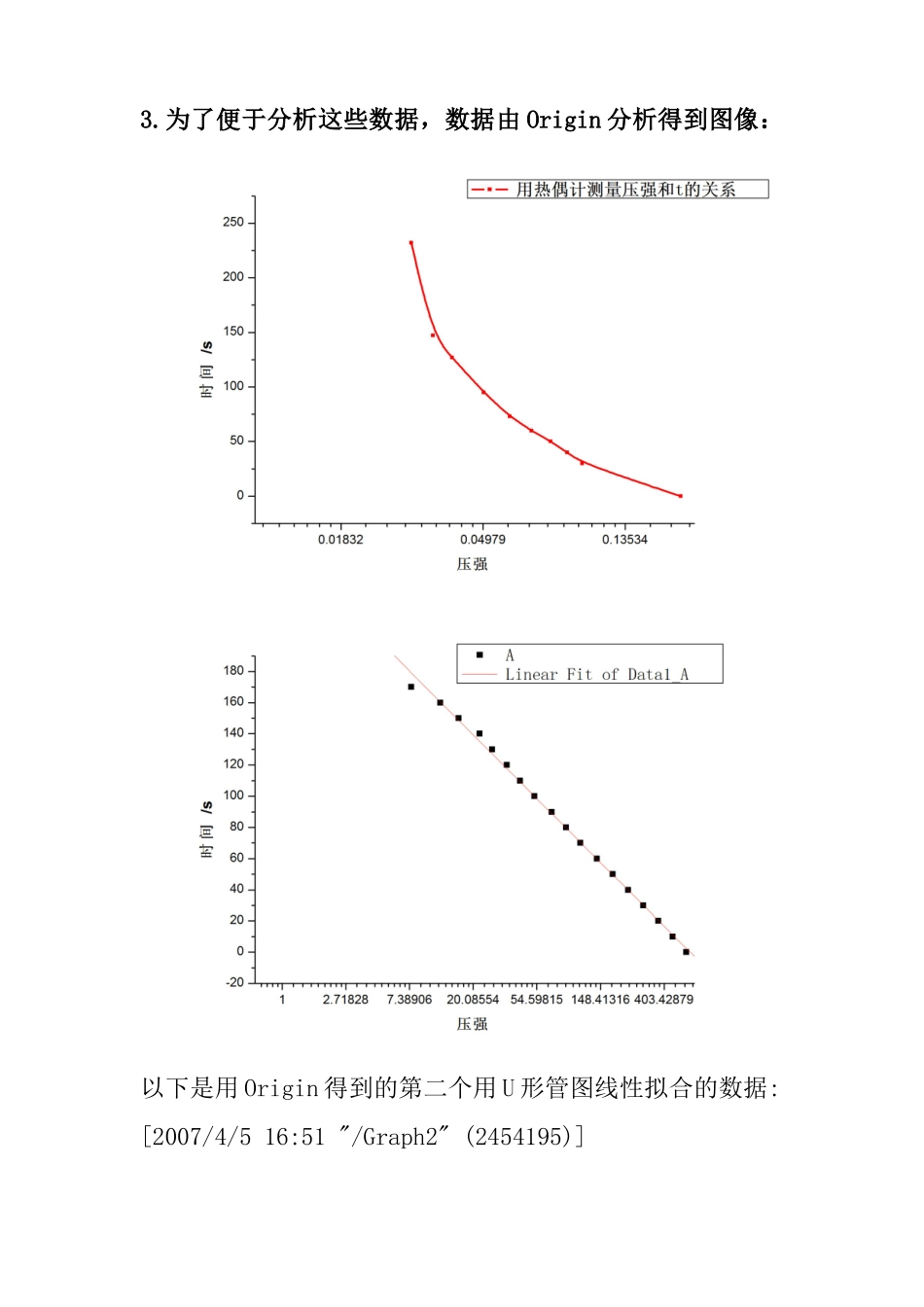

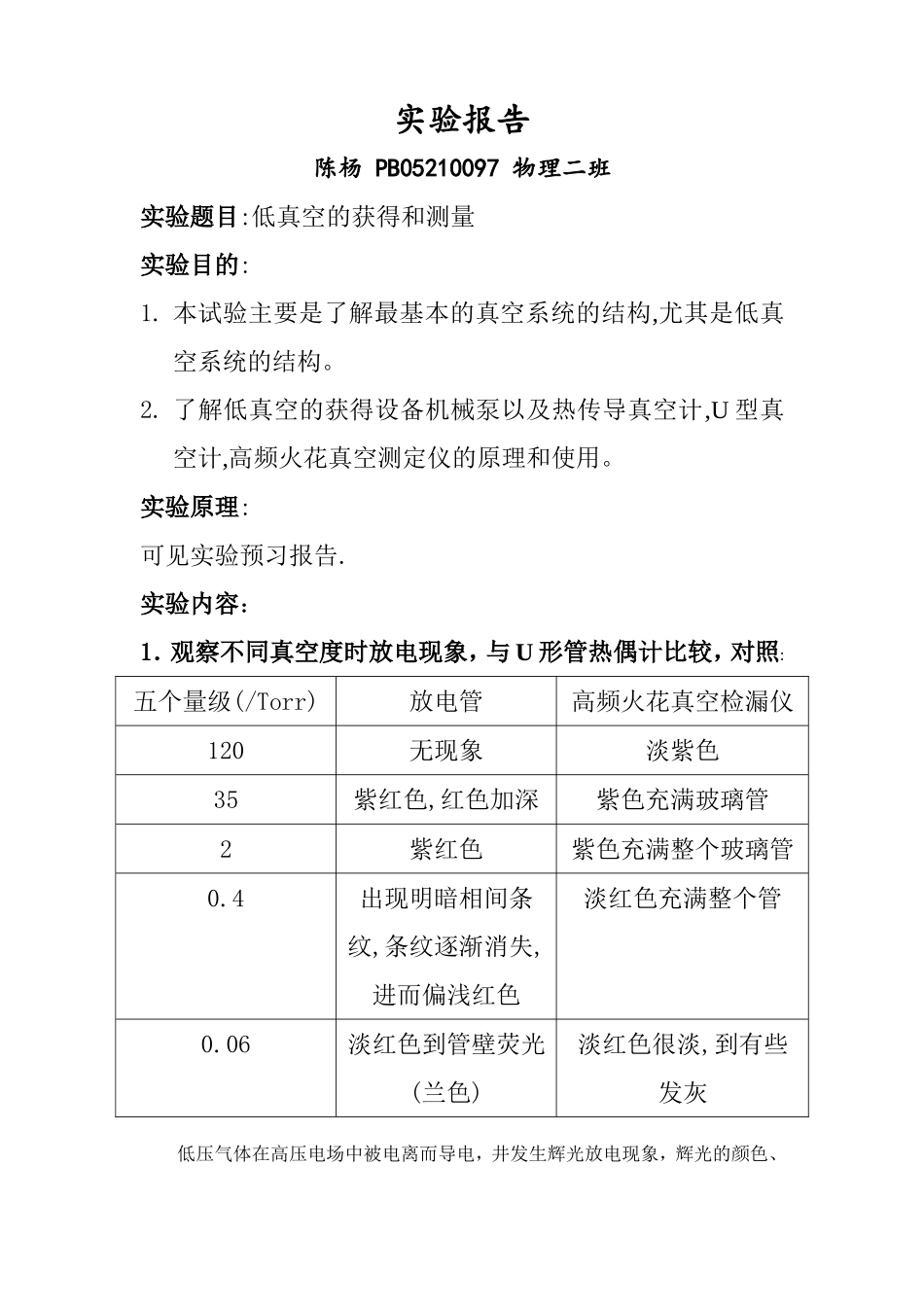

实验报告陈杨PB05210097物理二班实验题目:低真空的获得和测量实验目的:1.本试验主要是了解最基本的真空系统的结构,尤其是低真空系统的结构。2.了解低真空的获得设备机械泵以及热传导真空计,U型真空计,高频火花真空测定仪的原理和使用。实验原理:可见实验预习报告.实验内容：1．观察不同真空度时放电现象，与U形管热偶计比较，对照:五个量级(/Torr)放电管高频火花真空检漏仪120无现象淡紫色35紫红色,红色加深紫色充满玻璃管2紫红色紫色充满整个玻璃管0.4出现明暗相间条纹,条纹逐渐消失,进而偏浅红色淡红色充满整个管0.06淡红色到管壁荧光(兰色)淡红色很淡,到有些发灰低压气体在高压电场中被电离而导电，井发生辉光放电现象，辉光的颜色、形状，亮度将随着气压的不同而改变.但由于放电现象与剩余气体的压强，成分等多种因素有关，所以观测需要凭经验，只能估计出真空度的数量级.上面的表中的现象和实验附加讲义中的现象基本符合,但有时候现象变化不明显,例如红色和粉红色差别有时不大.最明显的在10-1Torr时出现了明暗相间的条纹.高频火花真空检漏仪除用作真空检漏外，也可用来估计系统内真空度的数量级.2．由实验测得的相关数据如下：极限真空度：V1=2.5×10-2Torr按照试验的操作顺序开关C1和C2气阀,开机械泵，然后10秒一次记录数据．用U形管测得的数据如下：时间/s0102030405060压强/Torr572463368.6290.4229180140.6时间/s708090100110120130压强/Torr108.286.46952.64234.227时间/s140150160170压强/Torr22.216127.6用热偶真空计测得的数据如下：时间/s0304050607395压强/×10-2Torr201098765时间/s127147232压强/×10-2Torr43.53.03.为了便于分析这些数据，数据由Origin分析得到图像：以下是用Origin得到的第二个用U形管图线性拟合的数据:[2007/4/516:51"/Graph2"(2454195)]LinearFitforData1_Aonlinearizedscales.yscale(Y)=A+B*xscale(X)wherescale()isthecurrentaxisscalefunction.ParameterValueError---------------------------------------------------A261.833992.38801B-40.843610.52931---------------------------------------------------RSDNP----------------------------------------------------0.998662.8487218<0.0001---------------------------------------------------由数据可以知道,直线的斜率为-40.84361,由于上图压强是x轴,时间是y轴，则-=-1/-40.84361=0.0245/s.3.定容法测机械泵的抽速设被抽空间的容积为V，气体压强...
