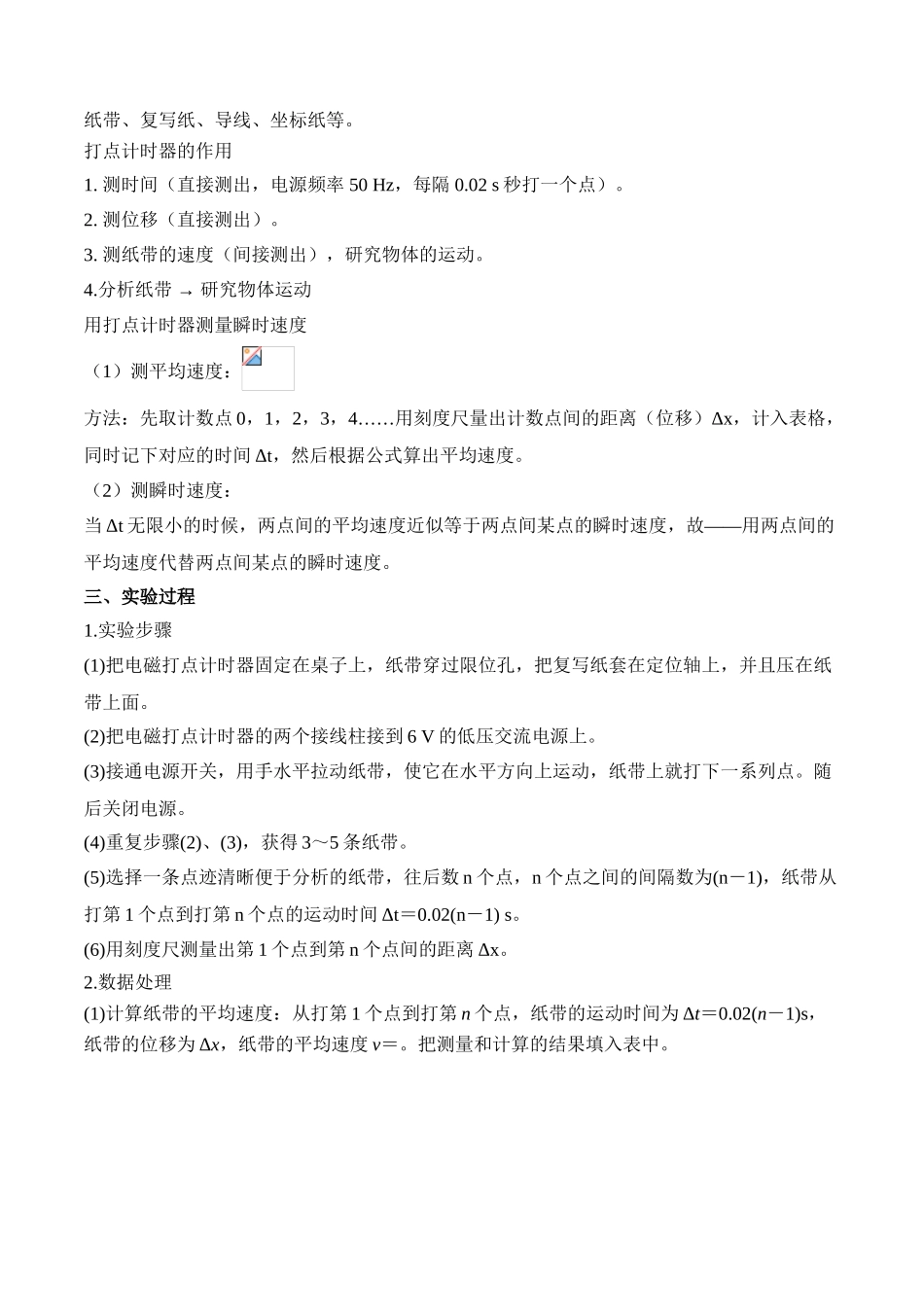

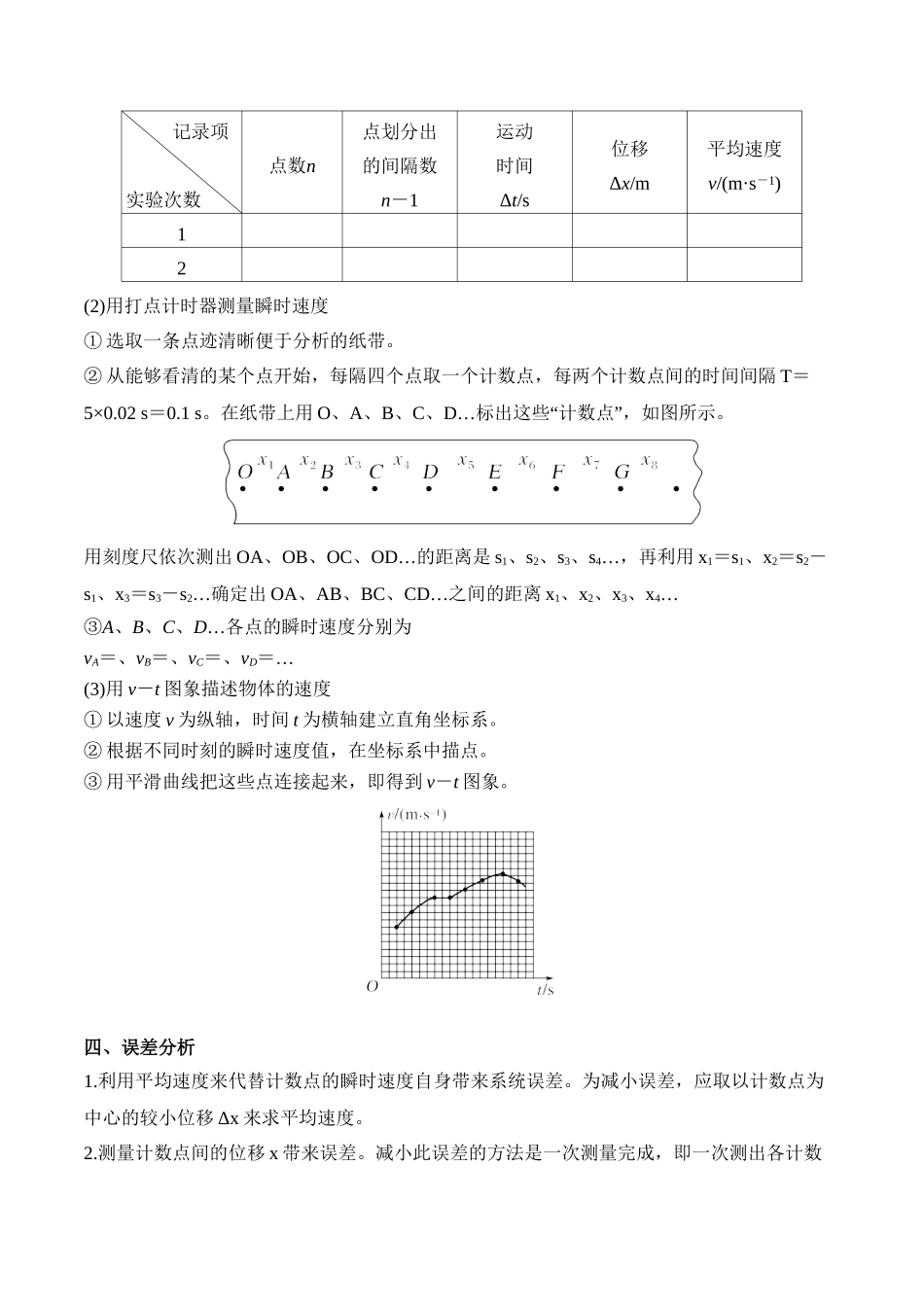

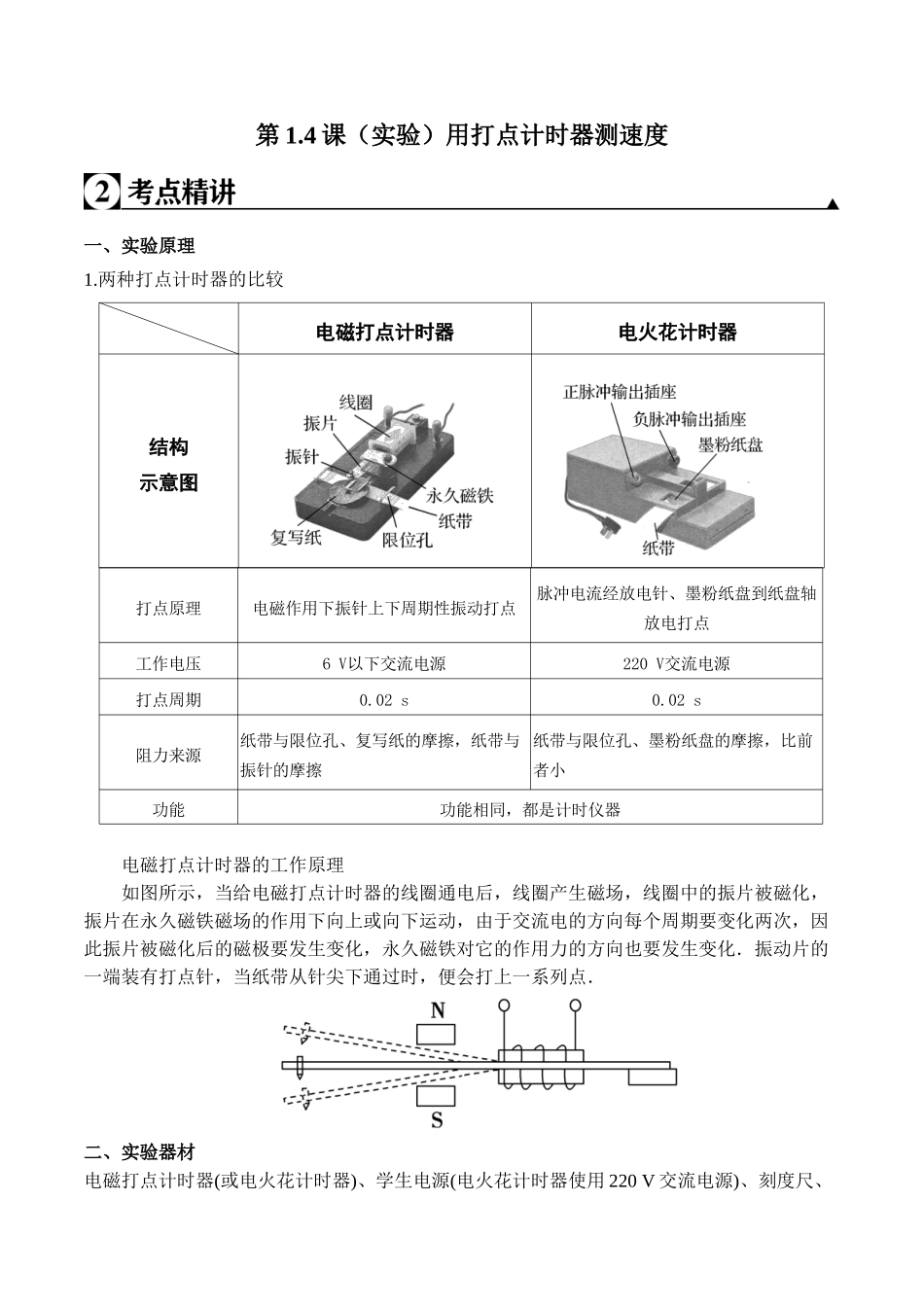

第1.4课（实验）用打点计时器测速度一、实验原理1.两种打点计时器的比较电磁打点计时器电火花计时器结构示意图打点原理电磁作用下振针上下周期性振动打点脉冲电流经放电针、墨粉纸盘到纸盘轴放电打点工作电压6V以下交流电源220V交流电源打点周期0.02s0.02s阻力来源纸带与限位孔、复写纸的摩擦，纸带与振针的摩擦纸带与限位孔、墨粉纸盘的摩擦，比前者小功能功能相同，都是计时仪器电磁打点计时器的工作原理如图所示，当给电磁打点计时器的线圈通电后，线圈产生磁场，线圈中的振片被磁化，振片在永久磁铁磁场的作用下向上或向下运动，由于交流电的方向每个周期要变化两次，因此振片被磁化后的磁极要发生变化，永久磁铁对它的作用力的方向也要发生变化．振动片的一端装有打点针，当纸带从针尖下通过时，便会打上一系列点．二、实验器材电磁打点计时器(或电火花计时器)、学生电源(电火花计时器使用220V交流电源)、刻度尺、纸带、复写纸、导线、坐标纸等。打点计时器的作用1.测时间（直接测出，电源频率50Hz，每隔0.02s秒打一个点）。2.测位移（直接测出）。3.测纸带的速度（间接测出），研究物体的运动。4.分析纸带→研究物体运动用打点计时器测量瞬时速度（1）测平均速度：方法：先取计数点0，1，2，3，4……用刻度尺量出计数点间的距离（位移）Δx，计入表格，同时记下对应的时间Δt，然后根据公式算出平均速度。（2）测瞬时速度：当Δt无限小的时候，两点间的平均速度近似等于两点间某点的瞬时速度，故——用两点间的平均速度代替两点间某点的瞬时速度。三、实验过程1.实验步骤(1)把电磁打点计时器固定在桌子上，纸带穿过限位孔，把复写纸套在定位轴上，并且压在纸带上面。(2)把电磁打点计时器的两个接线柱接到6V的低压交流电源上。(3)接通电源开关，用手水平拉动纸带，使它在水平方向上运动，纸带上就打下一系列点。随后关闭电源。(4)重复步骤(2)、(3)，获得3～5条纸带。(5)选择一条点迹清晰便于分析的纸带，往后数n个点，n个点之间的间隔数为(n－1)，纸带从打第1个点到打第n个点的运动时间Δt＝0.02(n－1)s。(6)用刻度尺测量出第1个点到第n个点间的距离Δx。2.数据处理(1)计算纸带的平均速度：从打第1个点到打第n个点，纸带的运动时间为Δt＝0.02(n－1)s，纸带的位移为Δx，纸带的平均速度v＝。把测量和计算的结果填入表中。记录项实验次数点数n点划分出的间隔数n－1运动时间Δt/s位移Δx/m平均速度v/(m·s－1)12(2)用打点计时器测量瞬时速度①选...
