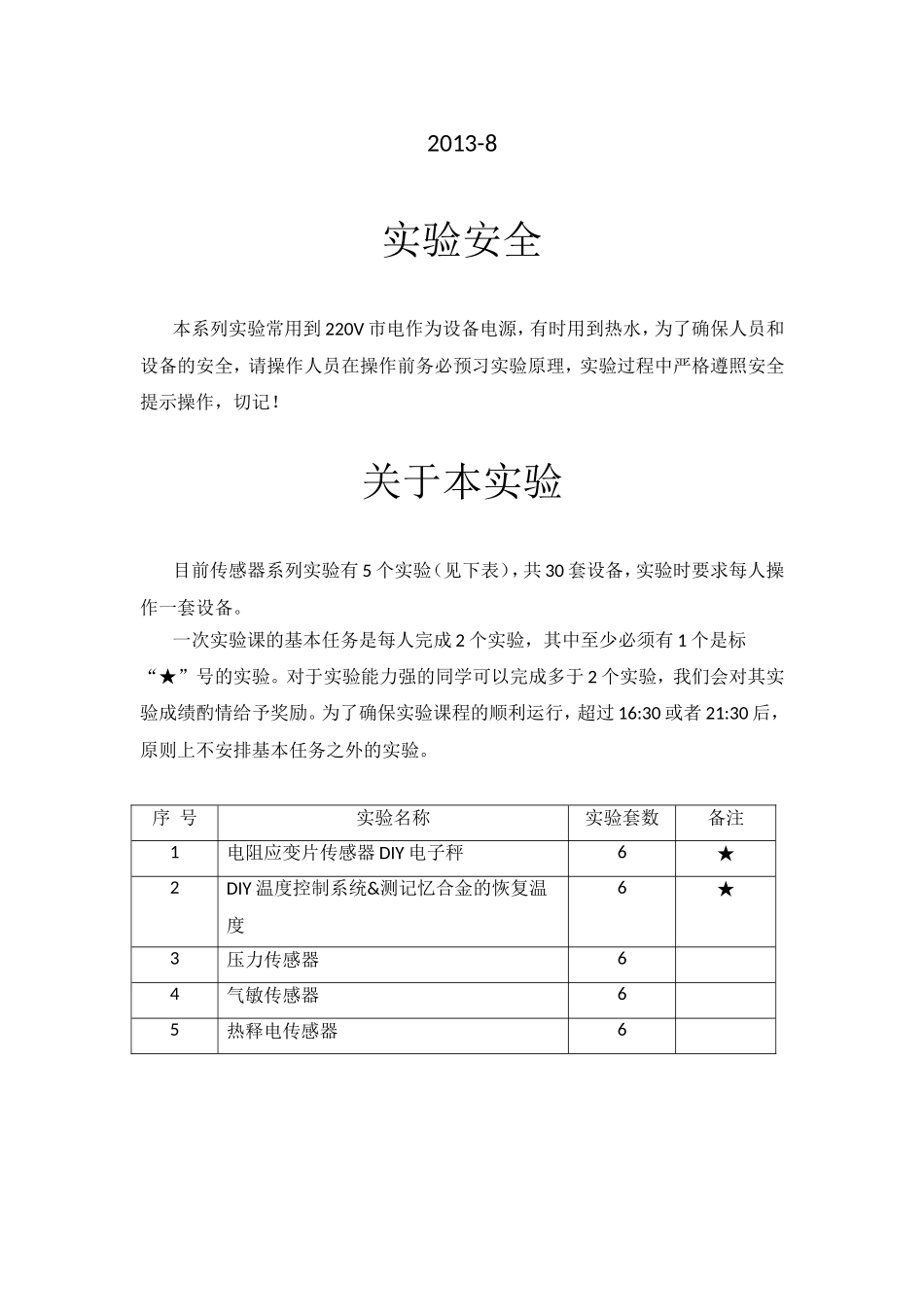

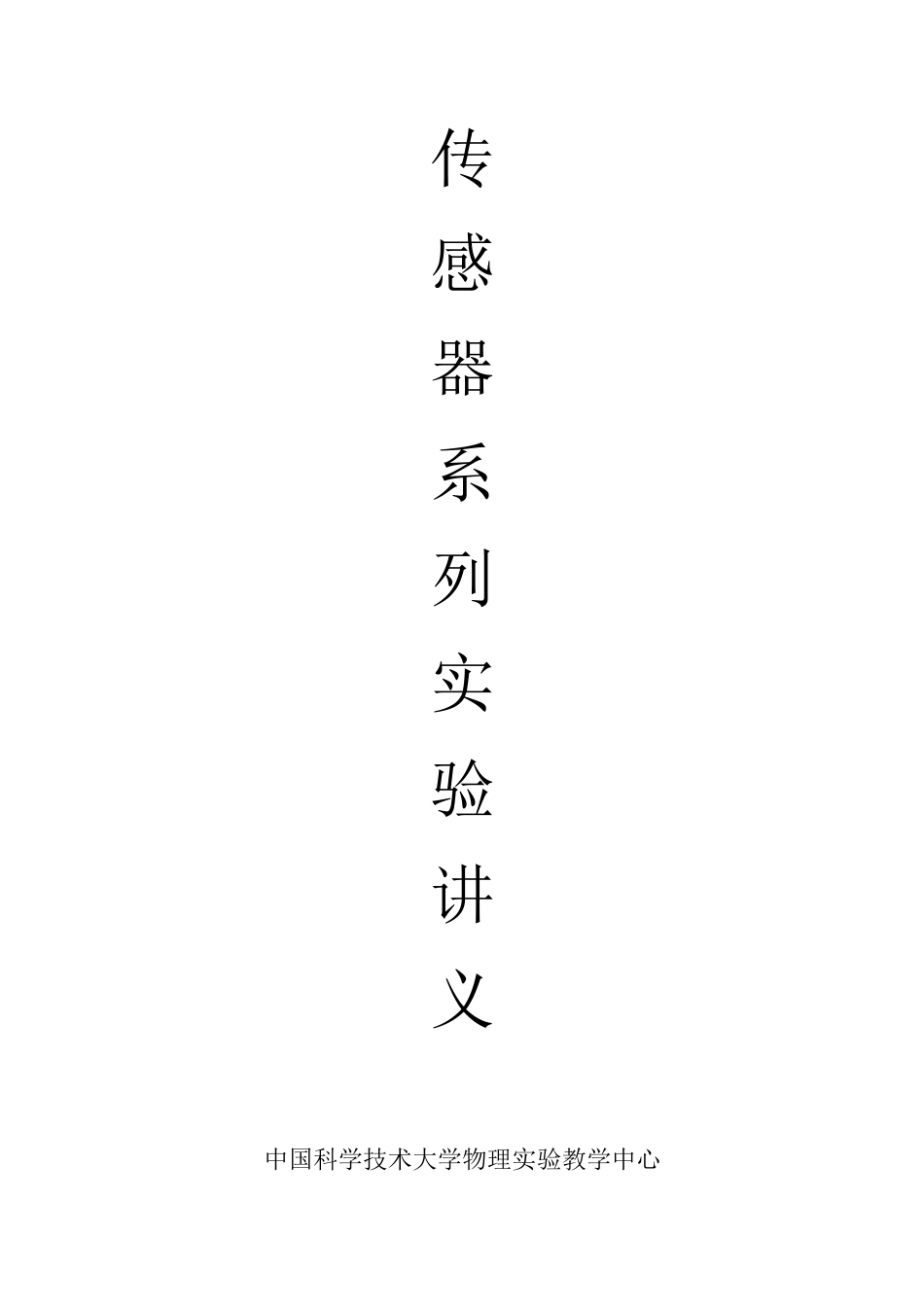

传感器系列实验讲义中国科学技术大学物理实验教学中心2013-8实验安全本系列实验常用到220V市电作为设备电源，有时用到热水，为了确保人员和设备的安全，请操作人员在操作前务必预习实验原理，实验过程中严格遵照安全提示操作，切记！关于本实验目前传感器系列实验有5个实验（见下表），共30套设备，实验时要求每人操作一套设备。一次实验课的基本任务是每人完成2个实验，其中至少必须有1个是标“★”号的实验。对于实验能力强的同学可以完成多于2个实验，我们会对其实验成绩酌情给予奖励。为了确保实验课程的顺利运行，超过16:30或者21:30后，原则上不安排基本任务之外的实验。序号实验名称实验套数备注1电阻应变片传感器DIY电子秤6★2DIY温度控制系统&测记忆合金的恢复温度6★3压力传感器64气敏传感器65热释电传感器6怎么预习？每个实验写一份预习报告，包含：实验名称、目的、原理（简述）。实验操作为了避免触电、烫伤、损坏仪器等事故，操作过程中请严格遵守安全提示。操作时请爱护仪器设备，如实记录原始数据。实验报告由预习报告、原始数据、数据处理三部分组成。其中数据处理部分只要求给出以下内容：1、绘制实验曲线；2、写0~100字的实验结论。传感器技术传感器是实验测量获取信息的重要环节，通常传感器是指一个完整的测量系统或装置，它能感受规定的被测量并按一定规律转换成输出信号，传感器给出的信号是电信号，而它感受的信号不必是电信号，因此这种转换在非电量的电测法中应用极为广泛。目前传感器技术发展极为迅速，已经逐渐形成为一门新的学科，其应用领域十分广泛，如现代飞行技术、计算机技术、工业自动化技术以及基础研究等，传感技术已成为现代信息技术的三大基础之一。传感器构成敏感元件：是指传感器中能直接感受或响应被测量的部分转换元件：是指传感器中能将敏感元件感受或响应到的量转换成电信号。传感器种类物理型：利用某些材料本身所具有的内在特性或以传感器结构为基础。化学型：利用化学物质的成份、浓度等信息转换为电信号生物型：利用生物活性物质选择性识别。近年来发展很快的传感器。传感器的一般特性指输出信号与输入物理量之间的关系理想情况：Y=ax，a为灵敏度系数用电阻应变片传感器DIY电子秤（详细原理可参考《大物实验》P192页的相关内容）实验目的1、了解电阻应变片的组成、结构2、了解用电阻应变片称重的原理3、DIY电子秤实验原理1、电阻应变式传感器的结构右图中的1是敏感栅，它用厚度...
