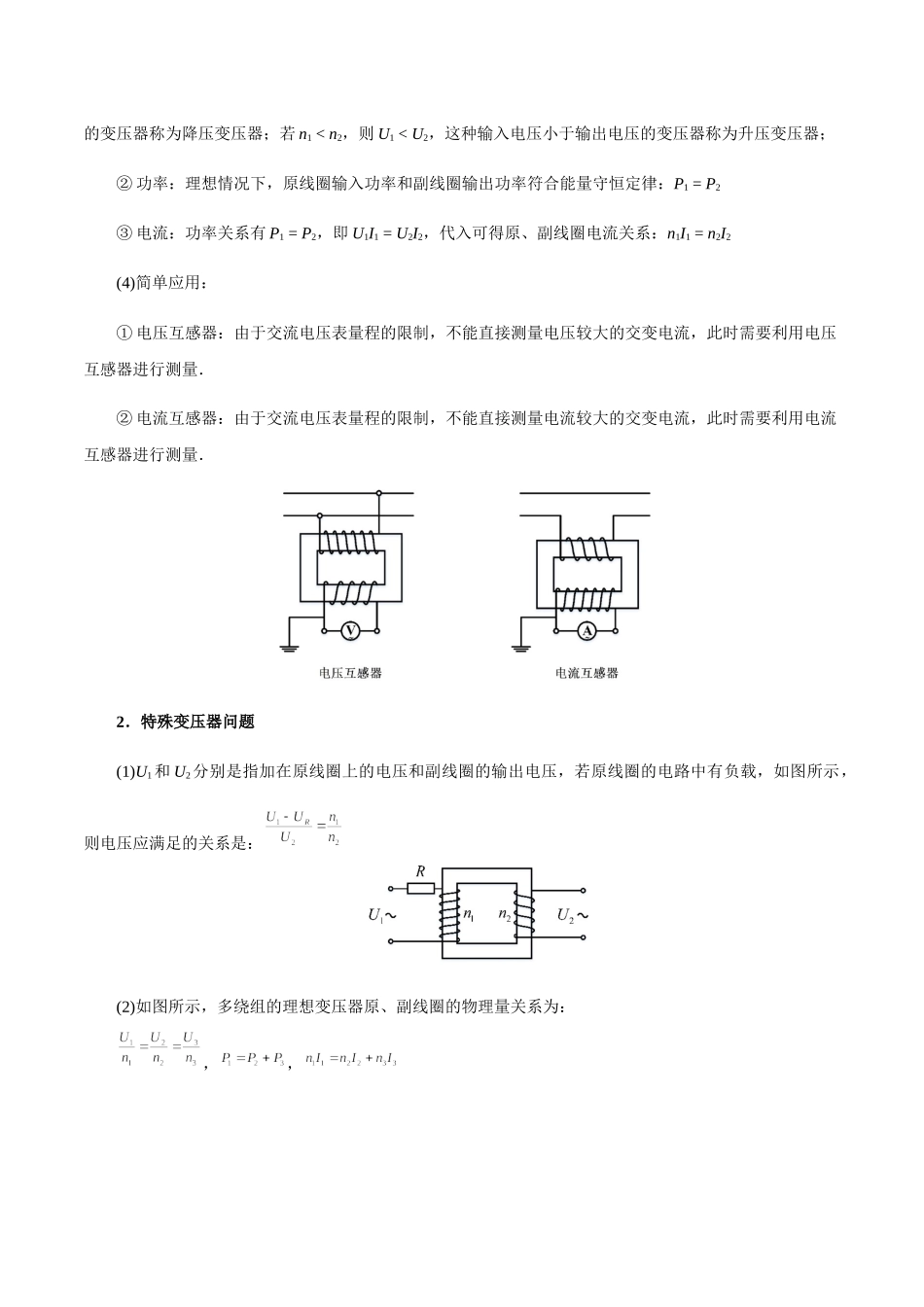

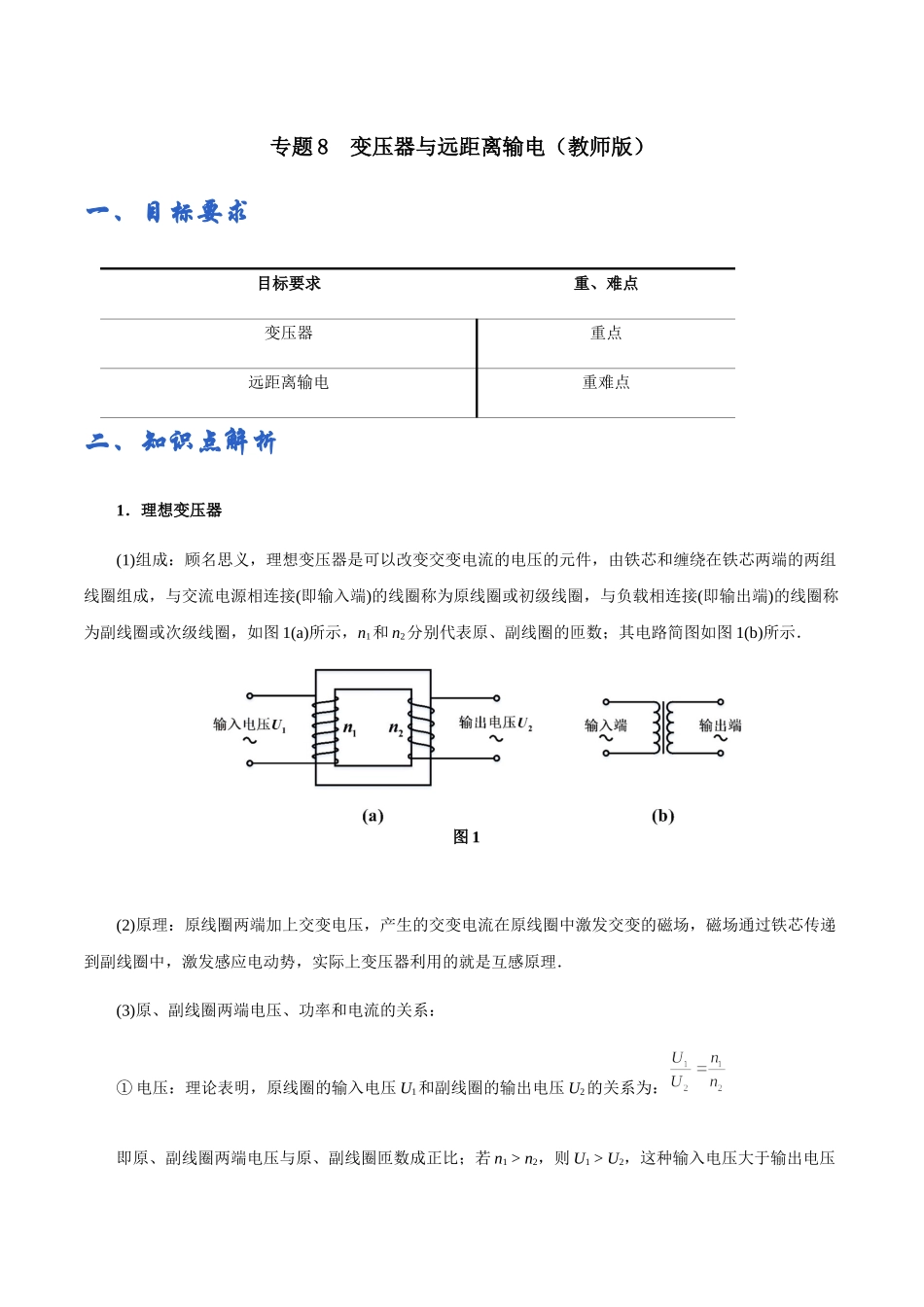

专题8变压器与远距离输电（教师版）一、目标要求目标要求重、难点变压器重点远距离输电重难点二、知识点解析1．理想变压器(1)组成：顾名思义，理想变压器是可以改变交变电流的电压的元件，由铁芯和缠绕在铁芯两端的两组线圈组成，与交流电源相连接(即输入端)的线圈称为原线圈或初级线圈，与负载相连接(即输出端)的线圈称为副线圈或次级线圈，如图1(a)所示，n1和n2分别代表原、副线圈的匝数；其电路简图如图1(b)所示．(2)原理：原线圈两端加上交变电压，产生的交变电流在原线圈中激发交变的磁场，磁场通过铁芯传递到副线圈中，激发感应电动势，实际上变压器利用的就是互感原理．(3)原、副线圈两端电压、功率和电流的关系：①电压：理论表明，原线圈的输入电压U1和副线圈的输出电压U2的关系为：即原、副线圈两端电压与原、副线圈匝数成正比；若n1>n2，则U1>U2，这种输入电压大于输出电压图1的变压器称为降压变压器；若n1
