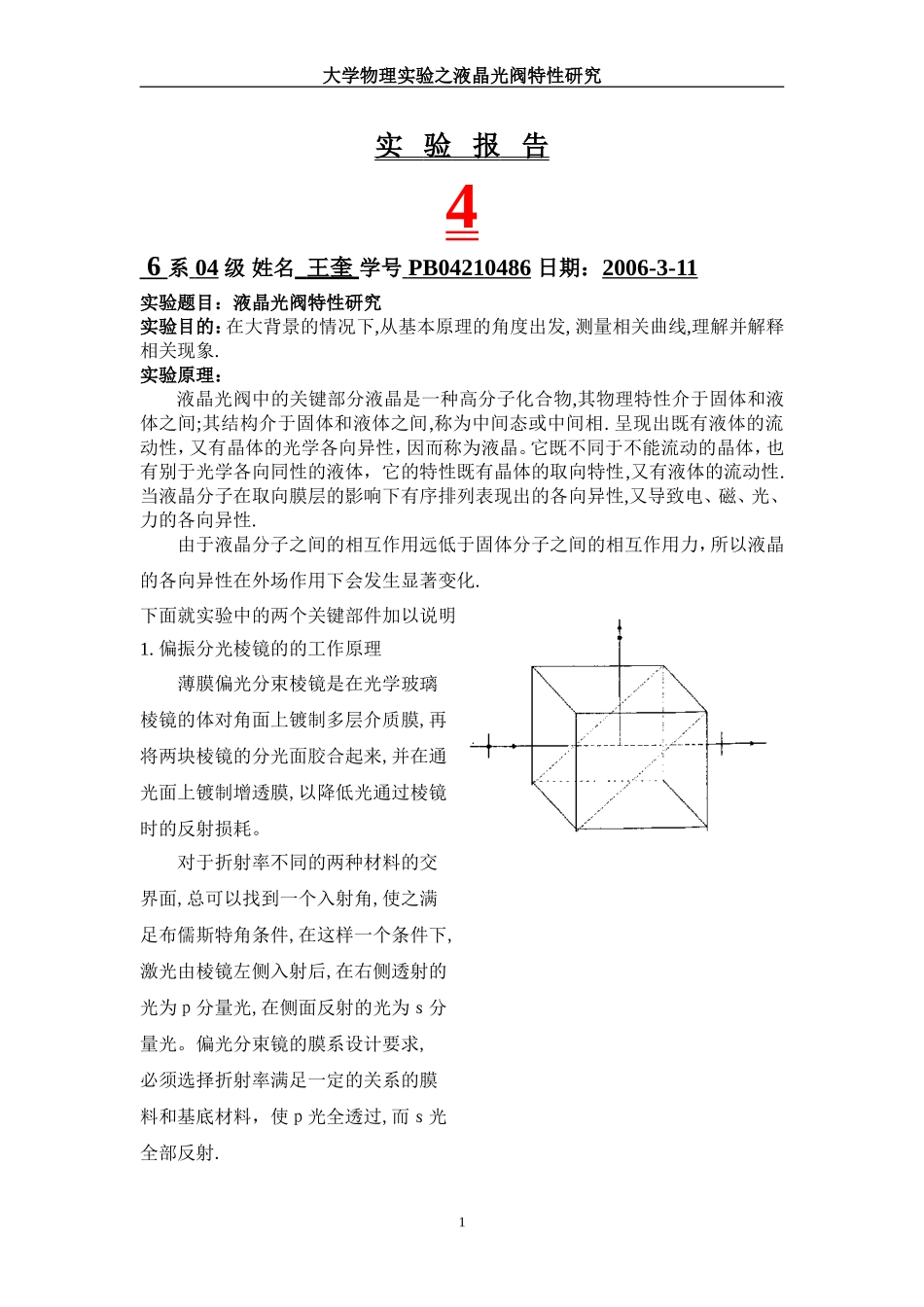

大学物理实验之液晶光阀特性研究实验报告46系04级姓名王奎学号PB04210486日期：2006-3-11实验题目：液晶光阀特性研究实验目的：在大背景的情况下,从基本原理的角度出发,测量相关曲线,理解并解释相关现象.实验原理：液晶光阀中的关键部分液晶是一种高分子化合物,其物理特性介于固体和液体之间;其结构介于固体和液体之间,称为中间态或中间相.呈现出既有液体的流动性，又有晶体的光学各向异性，因而称为液晶。它既不同于不能流动的晶体，也有别于光学各向同性的液体，它的特性既有晶体的取向特性,又有液体的流动性.当液晶分子在取向膜层的影响下有序排列表现出的各向异性,又导致电、磁、光、力的各向异性.由于液晶分子之间的相互作用远低于固体分子之间的相互作用力，所以液晶的各向异性在外场作用下会发生显著变化.下面就实验中的两个关键部件加以说明1.偏振分光棱镜的的工作原理薄膜偏光分束棱镜是在光学玻璃棱镜的体对角面上镀制多层介质膜,再将两块棱镜的分光面胶合起来,并在通光面上镀制增透膜,以降低光通过棱镜时的反射损耗。对于折射率不同的两种材料的交界面,总可以找到一个入射角,使之满足布儒斯特角条件,在这样一个条件下,激光由棱镜左侧入射后,在右侧透射的光为ｐ分量光,在侧面反射的光为ｓ分量光。偏光分束镜的膜系设计要求,必须选择折射率满足一定的关系的膜料和基底材料，使ｐ光全透过,而ｓ光全部反射.1大学物理实验之液晶光阀特性研究液晶光阀的结构如下图所示下面以典型的扭曲向列型液晶器件为例进行介绍，将两片光刻好透明导电极图形的平板玻璃相对放置在一起，使其间相距为10。四周用环氧胶密封，但在一侧封接边上留有一个开口，该开口称为液晶注入口。液晶材料即是通过该注入口在真空条件下注入的。注入后，用树脂将开口封堵好。当然，作为扭曲向列型液晶显示器件，在液晶盒内表面还应制作上一层定向层。该定向层经定向处理后，可使液晶分子在液晶盒内，在前后玻璃基板表面都呈沿面平行排列，而在前后玻璃基板之间液晶分子又呈45度扭曲排列，经过反射回来再次产生45度扭曲，这样就产生振动方向900偏转.本实验中的液晶主要是向列型液晶，其分子长轴近似平行，且平行于玻璃平面液晶分子取向决定于取向膜层的方向.光通过液晶层时发生双折射效应，即入射的偏振光进入液晶层后，这时的液晶层相当于一个位相片，其位相的大小取决于写入光的强弱.反射回来的各种不同的椭圆偏振光,它的长、短轴的方向和比例经检偏器后的光强是不同的。液晶...
