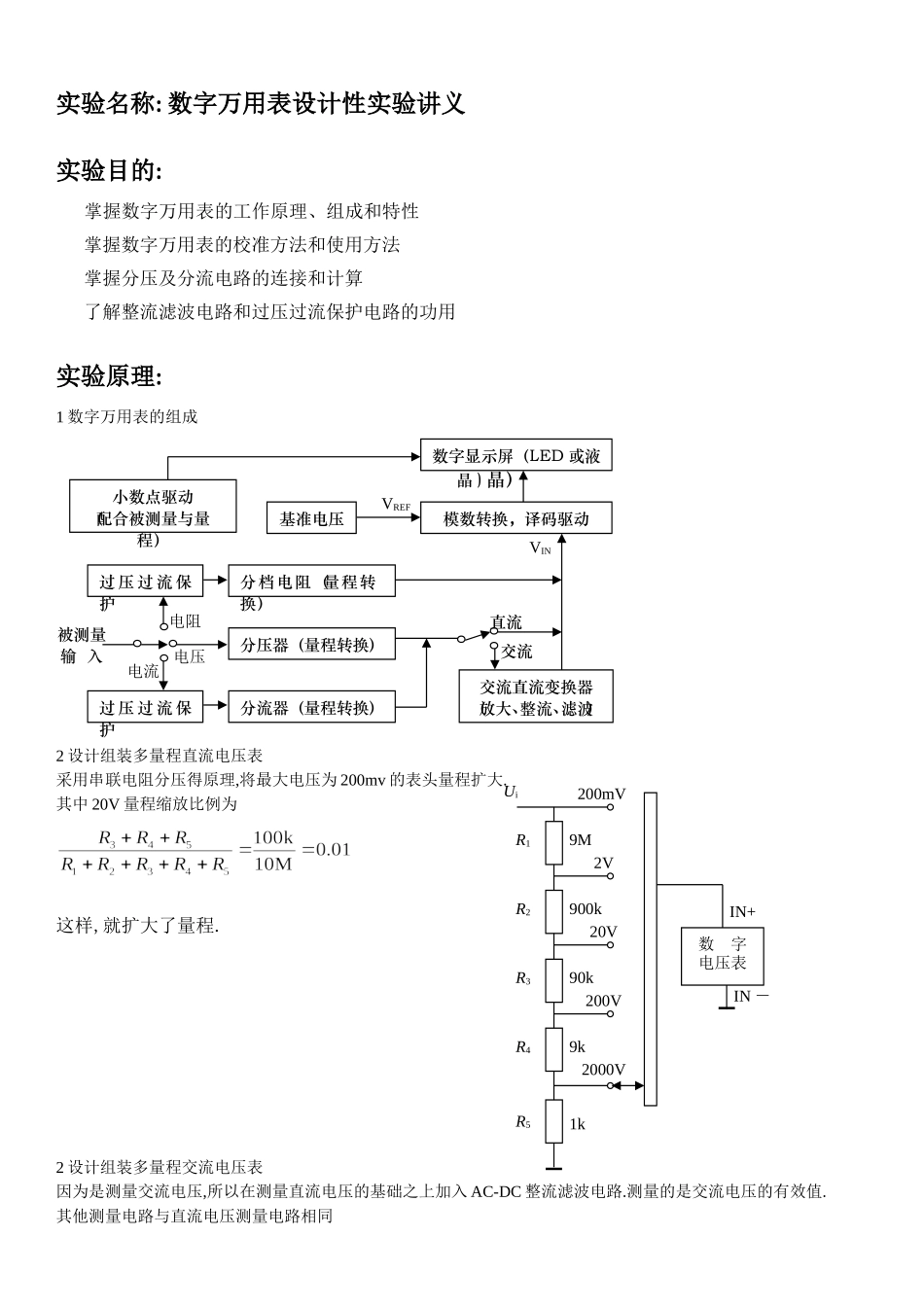

实验名称:数字万用表设计性实验讲义实验目的:掌握数字万用表的工作原理、组成和特性掌握数字万用表的校准方法和使用方法掌握分压及分流电路的连接和计算了解整流滤波电路和过压过流保护电路的功用实验原理:1数字万用表的组成2设计组装多量程直流电压表采用串联电阻分压得原理,将最大电压为200mv的表头量程扩大.其中20V量程缩放比例为这样,就扩大了量程.2设计组装多量程交流电压表因为是测量交流电压,所以在测量直流电压的基础之上加入AC-DC整流滤波电路.测量的是交流电压的有效值.其他测量电路与直流电压测量电路相同数字显示屏（LED或液晶)晶）模数转换，译码驱动基准电压小数点驱动（配合被测量与量程）过压过流保护过压过流保护分档电阻（量程转换）分压器（量程转换）分流器（量程转换）交流直流变换器（放大、整流、滤波）直流被测量输入交流VREF电流电压电阻VIN2000V数字电压表1k9k90k900k9MR5R4R3R2R1Ui200mV2V200V20VIN+IN－试验记录实验一制作多量程直流数字电压表并作校准曲线实验步骤1连接小数点与对应量程相连2连接参考电压3连接分压电路4调节电位器,输出150~200mv的电压(0.5mV误差),使组装表与标准表对同一电压显示相同.5校准测量,与记录及校准曲线的绘制组装表mV20.740.059.980.3100.1120.2140.0160.3180.7标准表mV20.7740.0459.8980.29100.00120.15139.89160.21180.63差值mV0.1000-0.1-0.1-0.1-0.1-0.1校准曲线如下020406080100120140160180200-0.10-0.050.000.050.10mV标准表读数与组装表读数的差值mV组装表读数BA交流电压输入直流电压输出图（８）AC-DC变换器原理简图交流电压校准实验二制作多量程交流数字电压表并作校准曲线1采用多量程直流数字电压表,并且加入AC-DC电路2调节电位器,输出0~2V的电压(50mV误差),使组装表与标准表对同一电压显示相同.3校准测量,与记录及校准曲线的绘制组装表V0.2230.4320.6110.8131.0141.2271.4141.6171.818标准表V0.24300.45560.63300.83041.02031.22861.40841.60741.8141差值V0.0200.0240.0220.0170.0060.002-0.006-0.010-0.004校准曲线如下:0.00.20.40.60.81.01.21.41.61.82.0-0.015-0.010-0.0050.0000.0050.0100.0150.0200.025V标准表与组装表读数差值V标注表读数B关于接线的总结1先接公共的部分,及表头,小数点部分,再接其他部分;2接地线时,最好用黑线,就不会出现实验时将地线与有电位的线接在一起.3先用标准表测量引入电压,再进行试验,避免烧毁表头.朱业俊学号PB07013077
