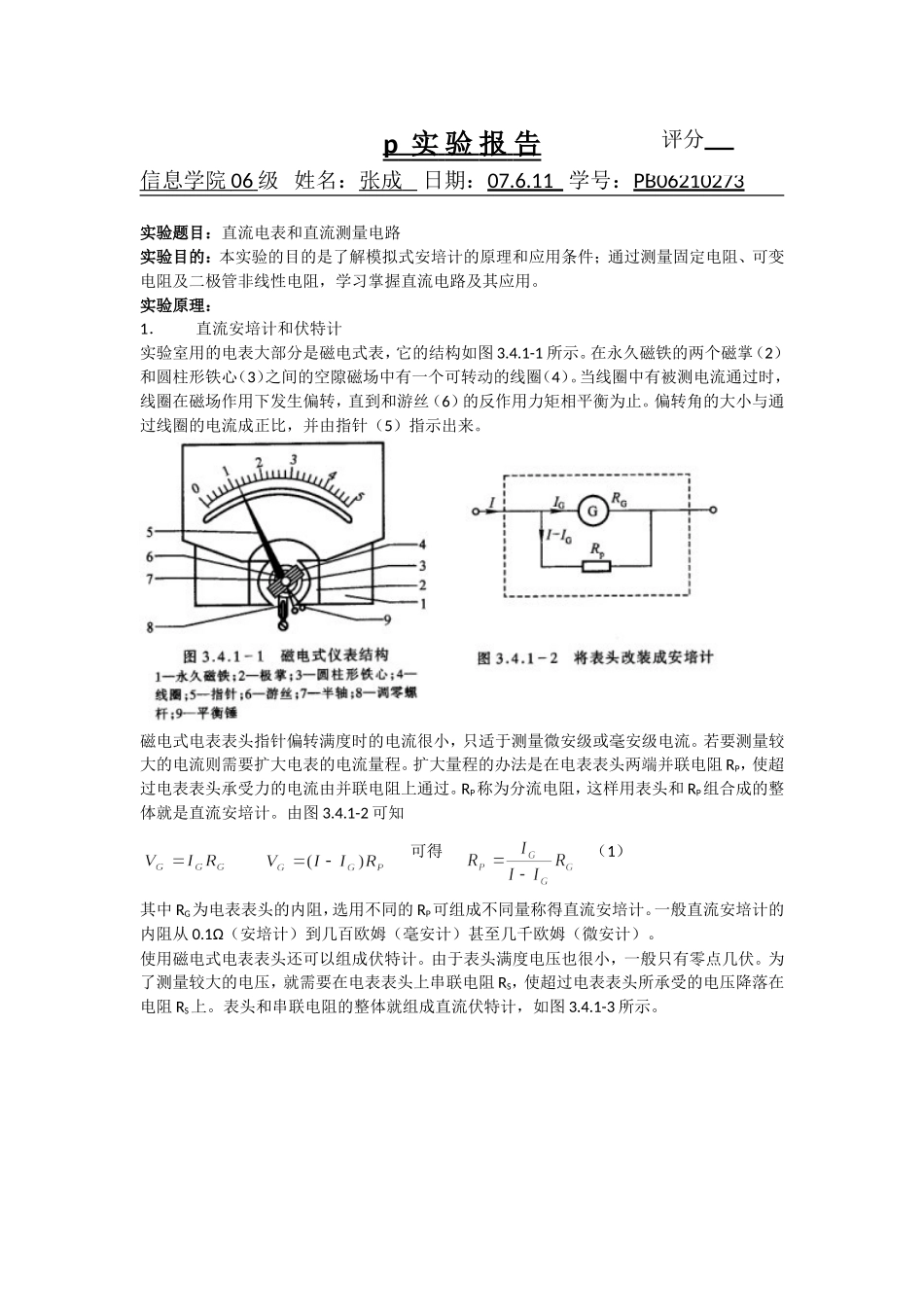

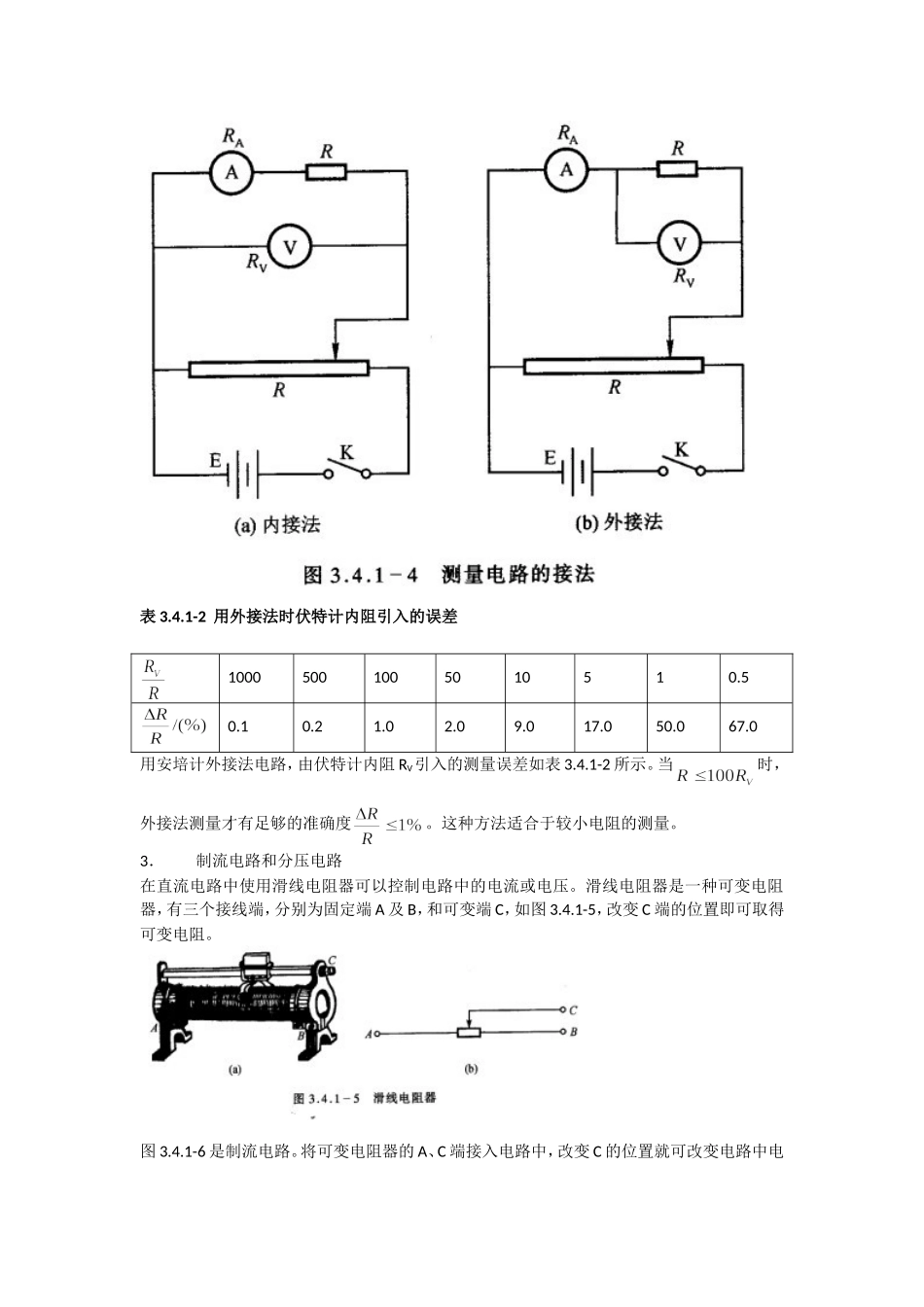

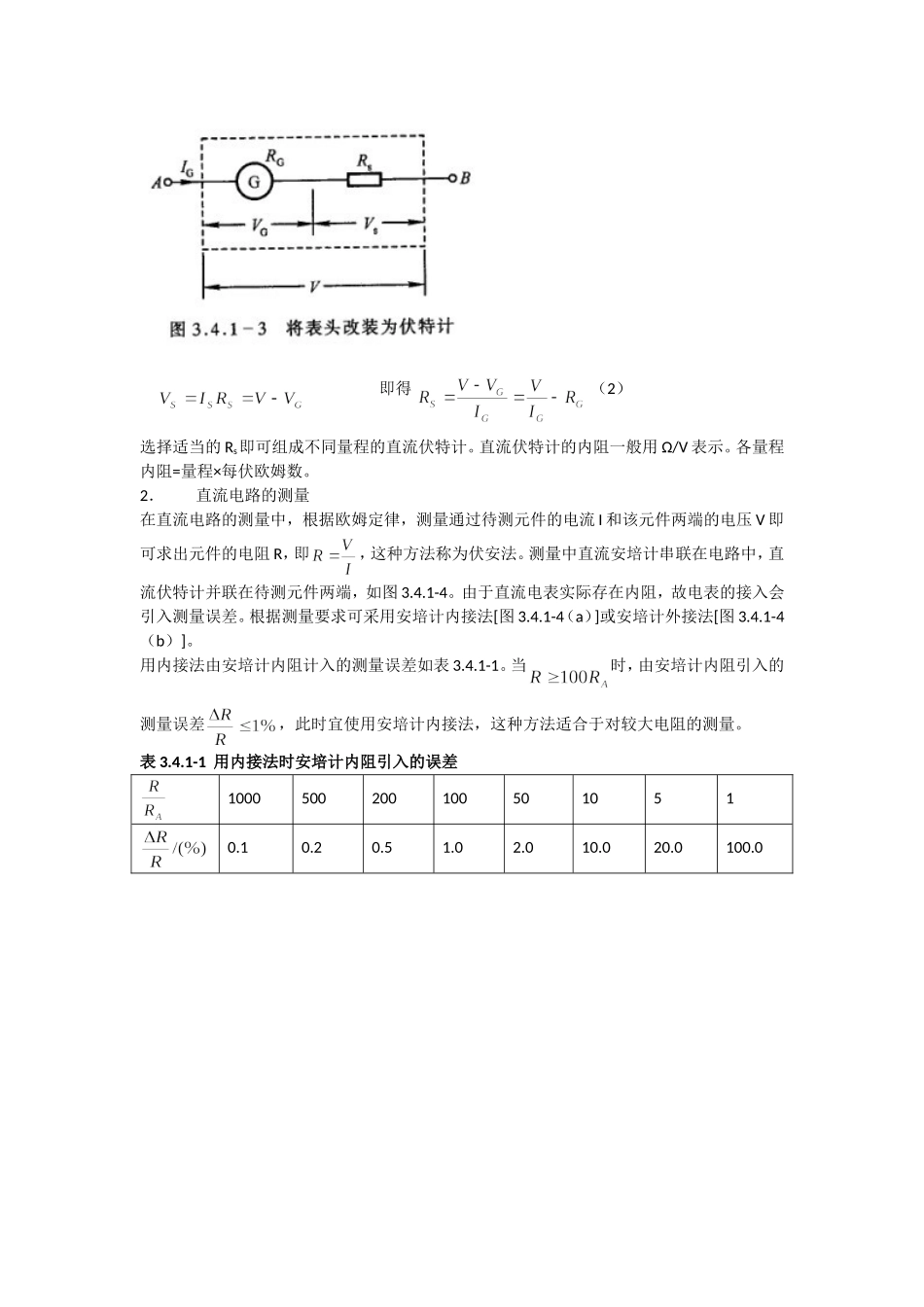

p实验报告信息学院06级姓名：张成日期：07.6.11学号：PB06210273实验题目：直流电表和直流测量电路实验目的：本实验的目的是了解模拟式安培计的原理和应用条件；通过测量固定电阻、可变电阻及二极管非线性电阻，学习掌握直流电路及其应用。实验原理：1．直流安培计和伏特计实验室用的电表大部分是磁电式表，它的结构如图3.4.1-1所示。在永久磁铁的两个磁掌（2）和圆柱形铁心（3）之间的空隙磁场中有一个可转动的线圈（4）。当线圈中有被测电流通过时，线圈在磁场作用下发生偏转，直到和游丝（6）的反作用力矩相平衡为止。偏转角的大小与通过线圈的电流成正比，并由指针（5）指示出来。磁电式电表表头指针偏转满度时的电流很小，只适于测量微安级或毫安级电流。若要测量较大的电流则需要扩大电表的电流量程。扩大量程的办法是在电表表头两端并联电阻RP，使超过电表表头承受力的电流由并联电阻上通过。RP称为分流电阻，这样用表头和RP组合成的整体就是直流安培计。由图3.4.1-2可知可得（1）其中RG为电表表头的内阻，选用不同的RP可组成不同量称得直流安培计。一般直流安培计的内阻从0.1Ω（安培计）到几百欧姆（毫安计）甚至几千欧姆（微安计）。使用磁电式电表表头还可以组成伏特计。由于表头满度电压也很小，一般只有零点几伏。为了测量较大的电压，就需要在电表表头上串联电阻RS，使超过电表表头所承受的电压降落在电阻RS上。表头和串联电阻的整体就组成直流伏特计，如图3.4.1-3所示。评分即得（2）选择适当的Rs即可组成不同量程的直流伏特计。直流伏特计的内阻一般用Ω/V表示。各量程内阻=量程×每伏欧姆数。2．直流电路的测量在直流电路的测量中，根据欧姆定律，测量通过待测元件的电流I和该元件两端的电压V即可求出元件的电阻R，即，这种方法称为伏安法。测量中直流安培计串联在电路中，直流伏特计并联在待测元件两端，如图3.4.1-4。由于直流电表实际存在内阻，故电表的接入会引入测量误差。根据测量要求可采用安培计内接法[图3.4.1-4（a）]或安培计外接法[图3.4.1-4（b）]。用内接法由安培计内阻计入的测量误差如表3.4.1-1。当时，由安培计内阻引入的测量误差，此时宜使用安培计内接法，这种方法适合于对较大电阻的测量。表3.4.1-1用内接法时安培计内阻引入的误差10005002001005010510.10.20.51.02.010.020.0100.0表3.4.1-2用外接法时伏特计内阻引入的误差10005001005010510.50.10.21.02.09.017.050.067.0用安培计外接法电路，由伏特计内阻RV...
