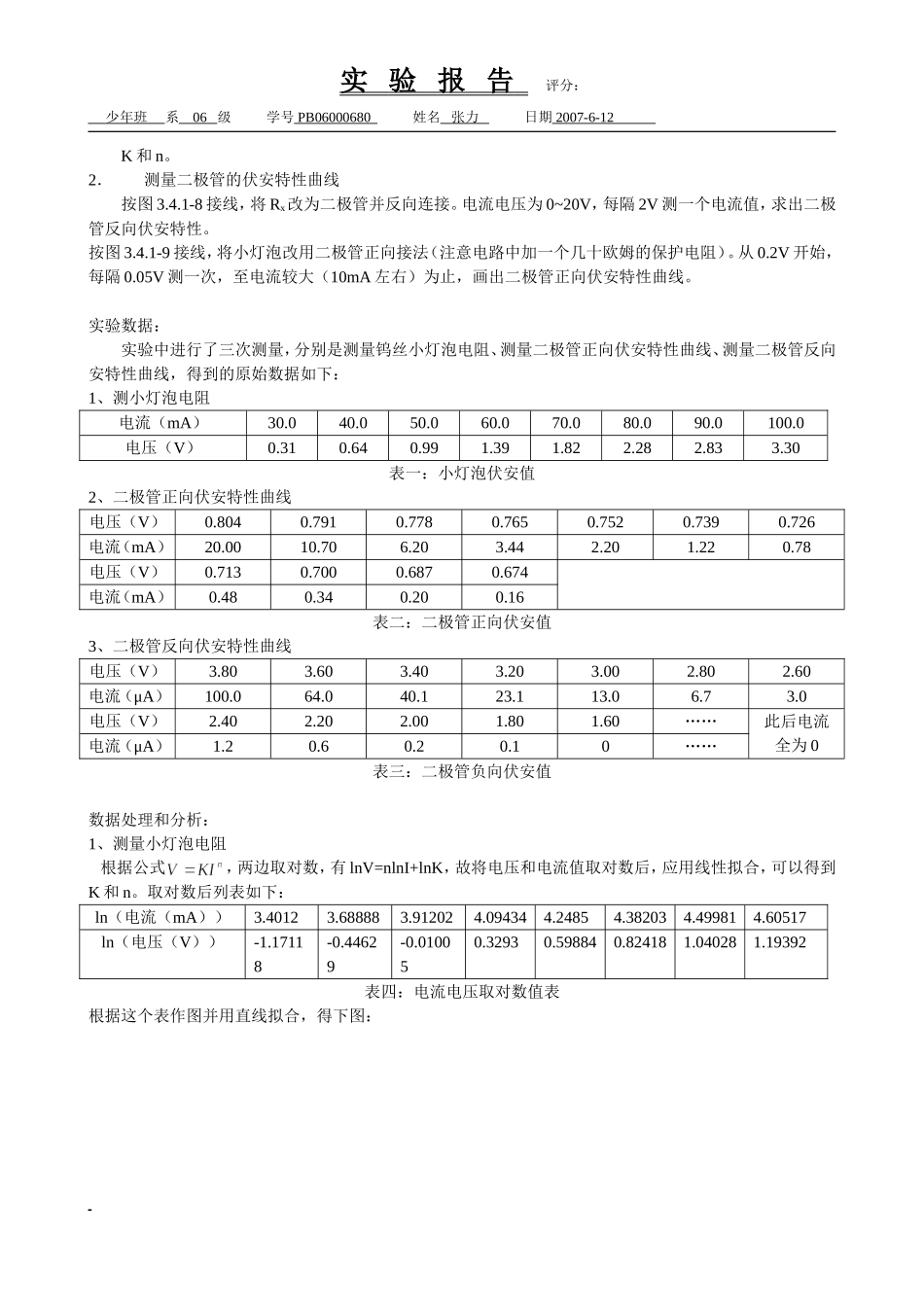

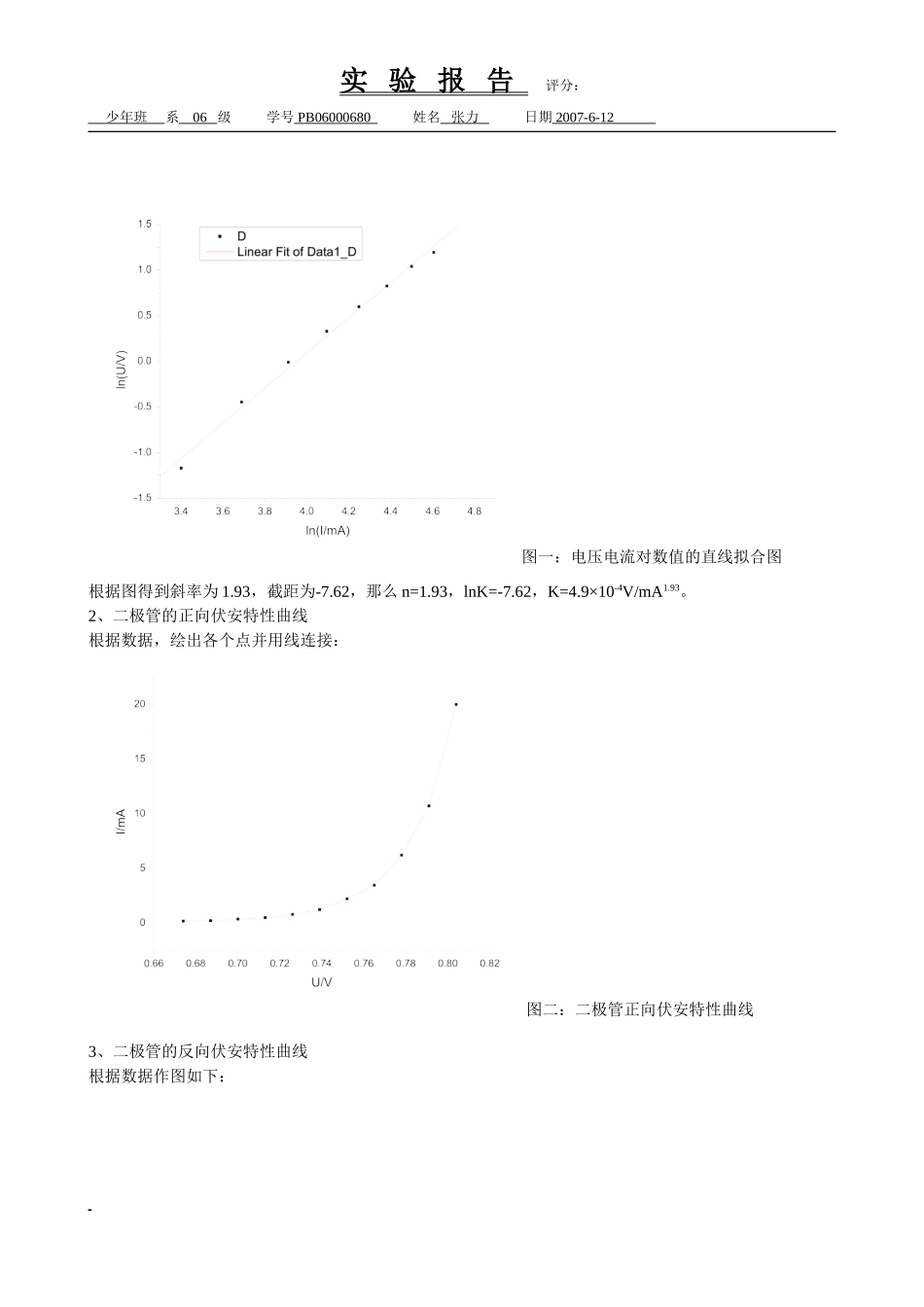

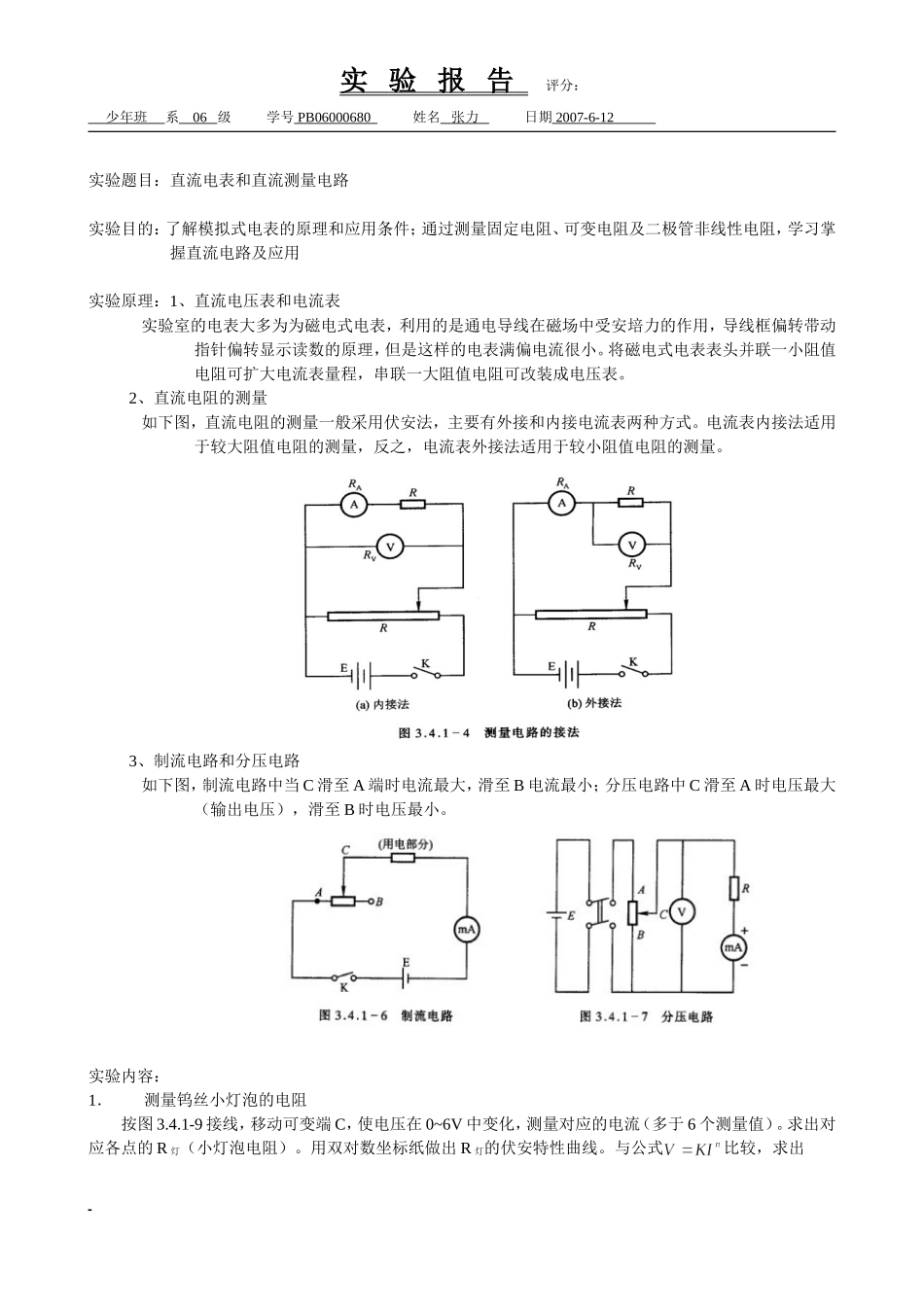

实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-6-12实验题目：直流电表和直流测量电路实验目的：了解模拟式电表的原理和应用条件；通过测量固定电阻、可变电阻及二极管非线性电阻，学习掌握直流电路及应用实验原理：1、直流电压表和电流表实验室的电表大多为为磁电式电表，利用的是通电导线在磁场中受安培力的作用，导线框偏转带动指针偏转显示读数的原理，但是这样的电表满偏电流很小。将磁电式电表表头并联一小阻值电阻可扩大电流表量程，串联一大阻值电阻可改装成电压表。2、直流电阻的测量如下图，直流电阻的测量一般采用伏安法，主要有外接和内接电流表两种方式。电流表内接法适用于较大阻值电阻的测量，反之，电流表外接法适用于较小阻值电阻的测量。3、制流电路和分压电路如下图，制流电路中当C滑至A端时电流最大，滑至B电流最小；分压电路中C滑至A时电压最大（输出电压），滑至B时电压最小。实验内容：1．测量钨丝小灯泡的电阻按图3.4.1-9接线，移动可变端C，使电压在0~6V中变化，测量对应的电流（多于6个测量值）。求出对应各点的R灯（小灯泡电阻）。用双对数坐标纸做出R灯的伏安特性曲线。与公式比较，求出实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-6-12K和n。2．测量二极管的伏安特性曲线按图3.4.1-8接线，将Rx改为二极管并反向连接。电流电压为0~20V，每隔2V测一个电流值，求出二极管反向伏安特性。按图3.4.1-9接线，将小灯泡改用二极管正向接法（注意电路中加一个几十欧姆的保护电阻）。从0.2V开始，每隔0.05V测一次，至电流较大（10mA左右）为止，画出二极管正向伏安特性曲线。实验数据：实验中进行了三次测量，分别是测量钨丝小灯泡电阻、测量二极管正向伏安特性曲线、测量二极管反向安特性曲线，得到的原始数据如下：1、测小灯泡电阻电流（mA）30.040.050.060.070.080.090.0100.0电压（V）0.310.640.991.391.822.282.833.30表一：小灯泡伏安值2、二极管正向伏安特性曲线电压（V）0.8040.7910.7780.7650.7520.7390.726电流（mA）20.0010.706.203.442.201.220.78电压（V）0.7130.7000.6870.674电流（mA）0.480.340.200.16表二：二极管正向伏安值3、二极管反向伏安特性曲线电压（V）3.803.603.403.203.002.802.60电流（μA）100.064.040.123.113.06.73.0电压（V）2.402.202.001.801.60……此后电流全为0电流（μA）1.20.60.20.10……表三：二极管负向伏安值数据处理和分析：1、测量小灯泡电阻根据公式...
