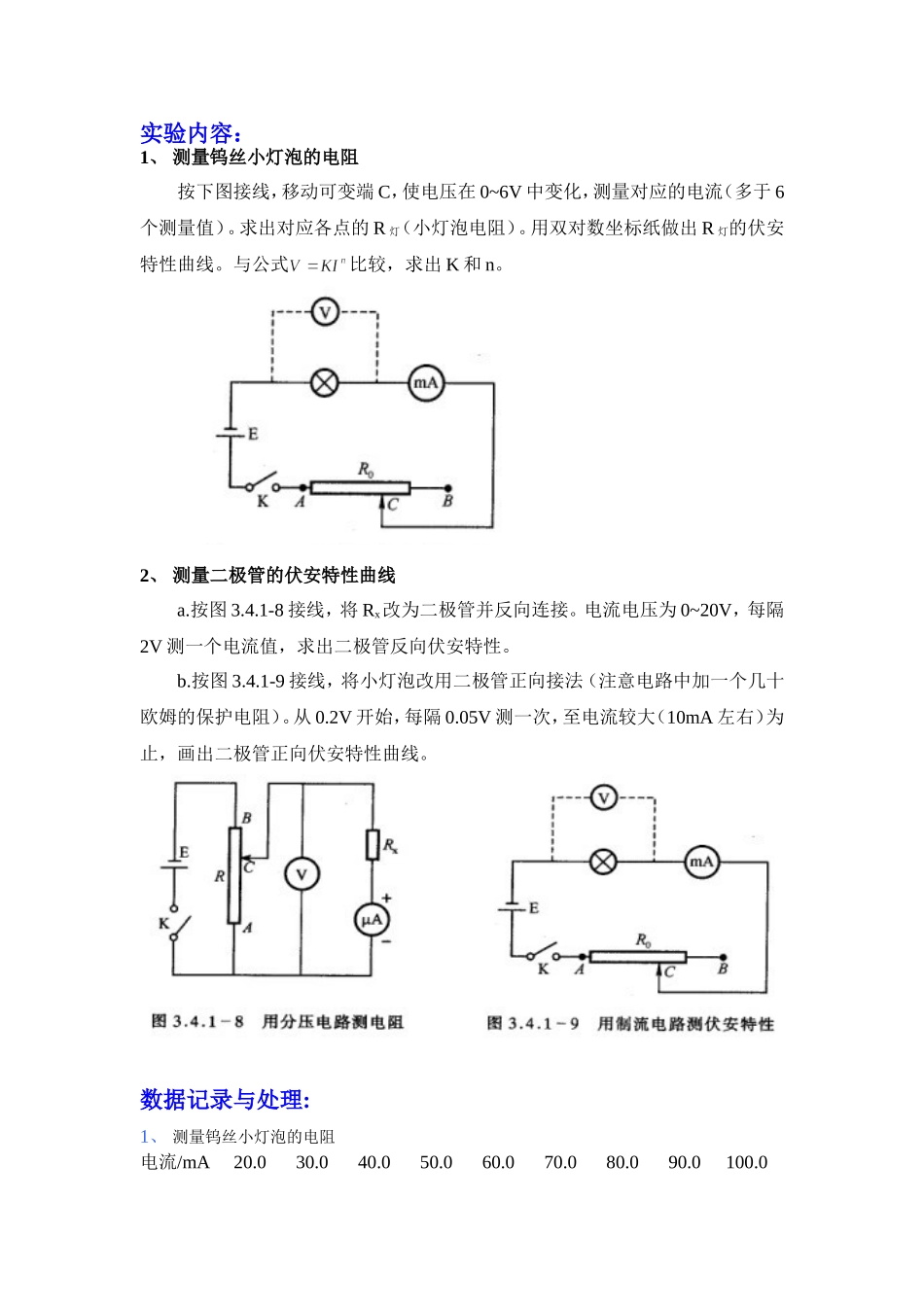

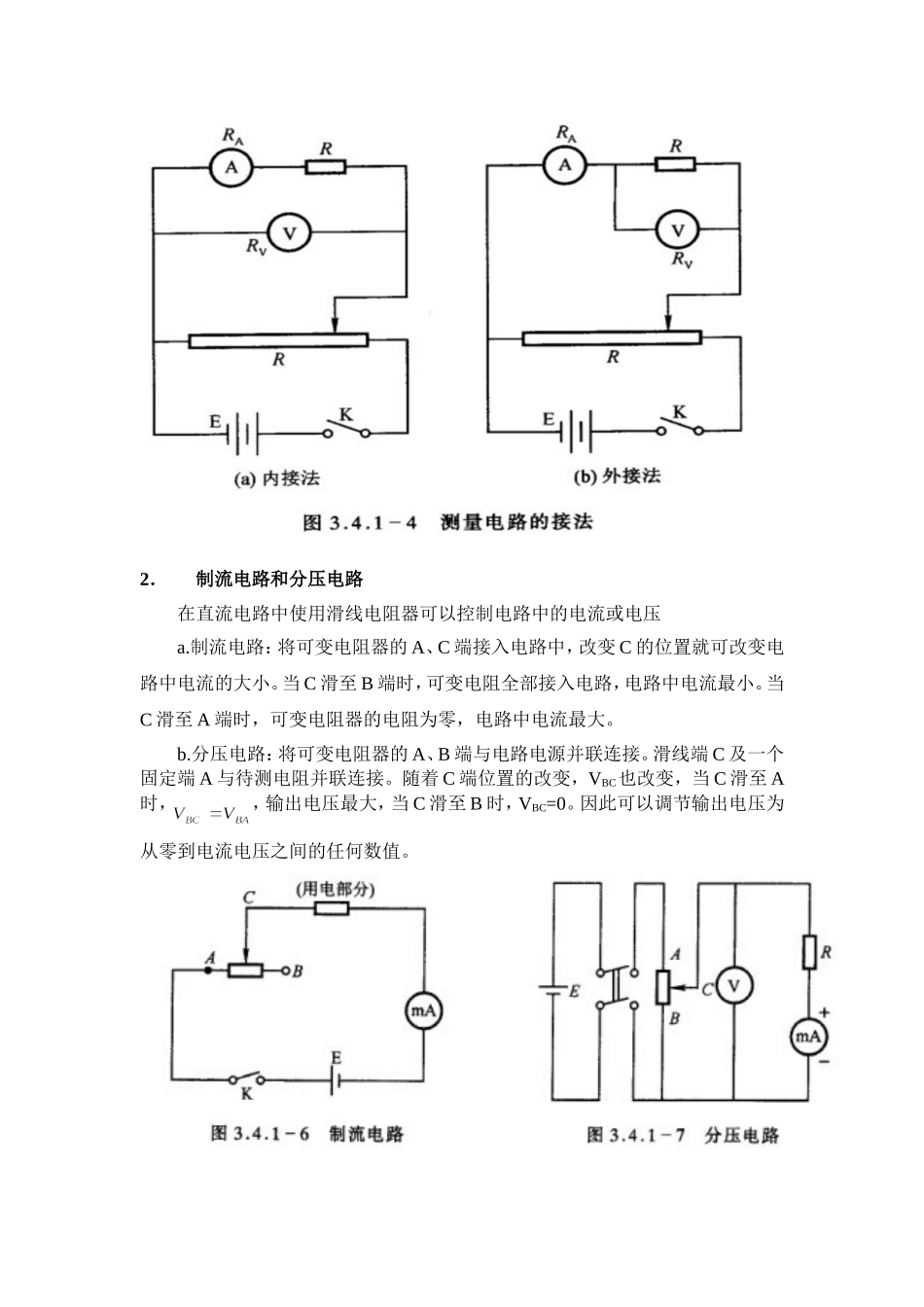

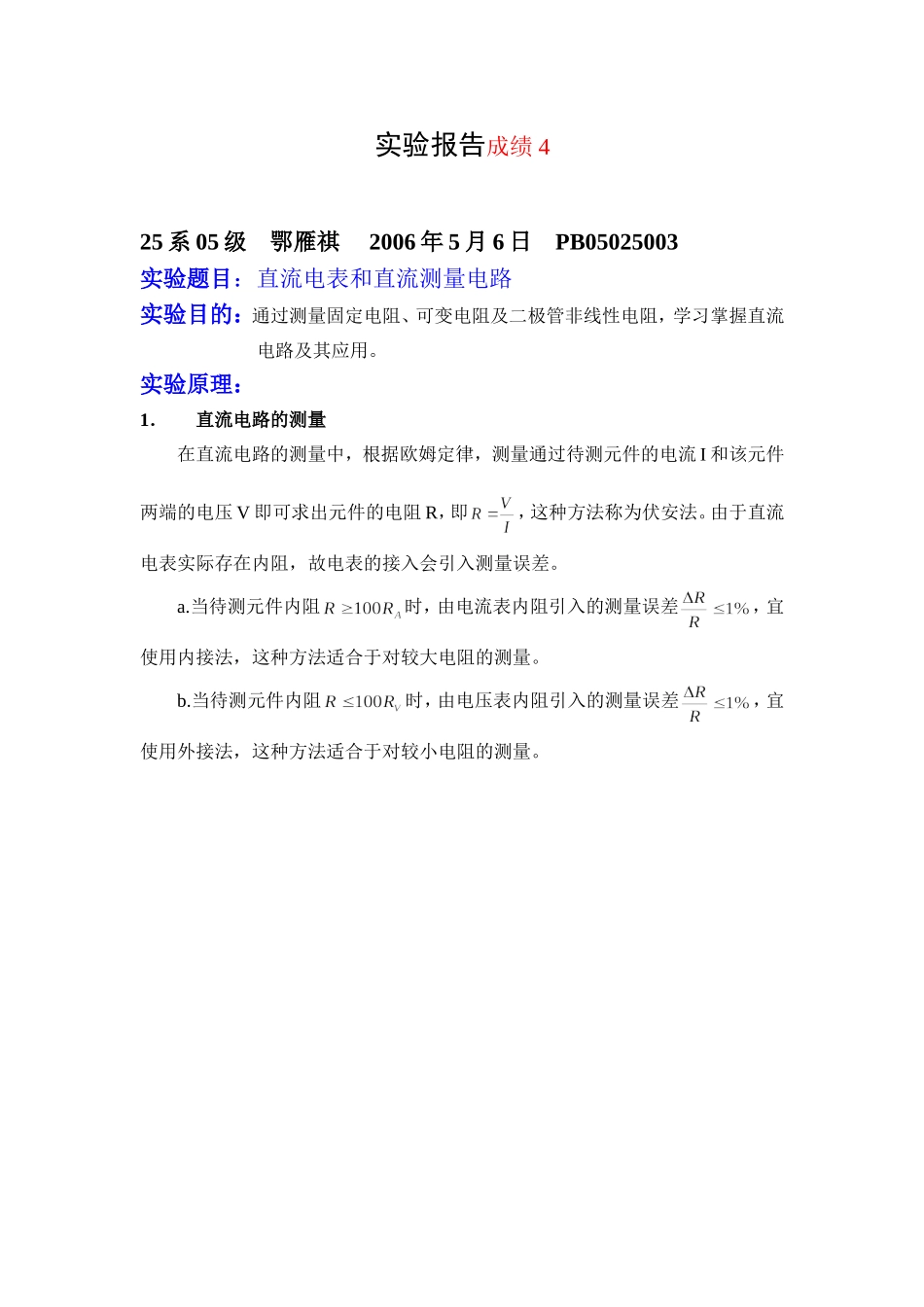

实验报告成绩425系05级鄂雁祺2006年5月6日PB05025003实验题目：直流电表和直流测量电路实验目的：通过测量固定电阻、可变电阻及二极管非线性电阻，学习掌握直流电路及其应用。实验原理：1．直流电路的测量在直流电路的测量中，根据欧姆定律，测量通过待测元件的电流I和该元件两端的电压V即可求出元件的电阻R，即，这种方法称为伏安法。由于直流电表实际存在内阻，故电表的接入会引入测量误差。a.当待测元件内阻时，由电流表内阻引入的测量误差，宜使用内接法，这种方法适合于对较大电阻的测量。b.当待测元件内阻时，由电压表内阻引入的测量误差，宜使用外接法，这种方法适合于对较小电阻的测量。2．制流电路和分压电路在直流电路中使用滑线电阻器可以控制电路中的电流或电压a.制流电路：将可变电阻器的A、C端接入电路中，改变C的位置就可改变电路中电流的大小。当C滑至B端时，可变电阻全部接入电路，电路中电流最小。当C滑至A端时，可变电阻器的电阻为零，电路中电流最大。b.分压电路：将可变电阻器的A、B端与电路电源并联连接。滑线端C及一个固定端A与待测电阻并联连接。随着C端位置的改变，VBC也改变，当C滑至A时，，输出电压最大，当C滑至B时，VBC=0。因此可以调节输出电压为从零到电流电压之间的任何数值。实验内容：1、测量钨丝小灯泡的电阻按下图接线，移动可变端C，使电压在0~6V中变化，测量对应的电流（多于6个测量值）。求出对应各点的R灯（小灯泡电阻）。用双对数坐标纸做出R灯的伏安特性曲线。与公式比较，求出K和n。2、测量二极管的伏安特性曲线a.按图3.4.1-8接线，将Rx改为二极管并反向连接。电流电压为0~20V，每隔2V测一个电流值，求出二极管反向伏安特性。b.按图3.4.1-9接线，将小灯泡改用二极管正向接法（注意电路中加一个几十欧姆的保护电阻）。从0.2V开始，每隔0.05V测一次，至电流较大（10mA左右）为止，画出二极管正向伏安特性曲线。数据记录与处理:1、测量钨丝小灯泡的电阻电流/mA20.030.040.050.060.070.080.090.0100.0电压/V0.080.160.390.721.061.441.862.332.832、测量二极管的伏安特性曲线正向：电压/V0.6500.6650.6800.6950.7100.7250.7400.7550.7700.7850.8000.815电流/mA0.100.120.200.240.400.600.981.402.303.846.3010.96负向：电压/V0.20.40.60.81.01.21.41.61.82.0电流/µA0.00.00.00.00.00.10.10.10.20.3电压/V2.22.42.62.83.03.23.43.63.84.0电流/µA0.50.91.52.54.27.512.319.932.053.0数据处理:1、测量钨丝小...
