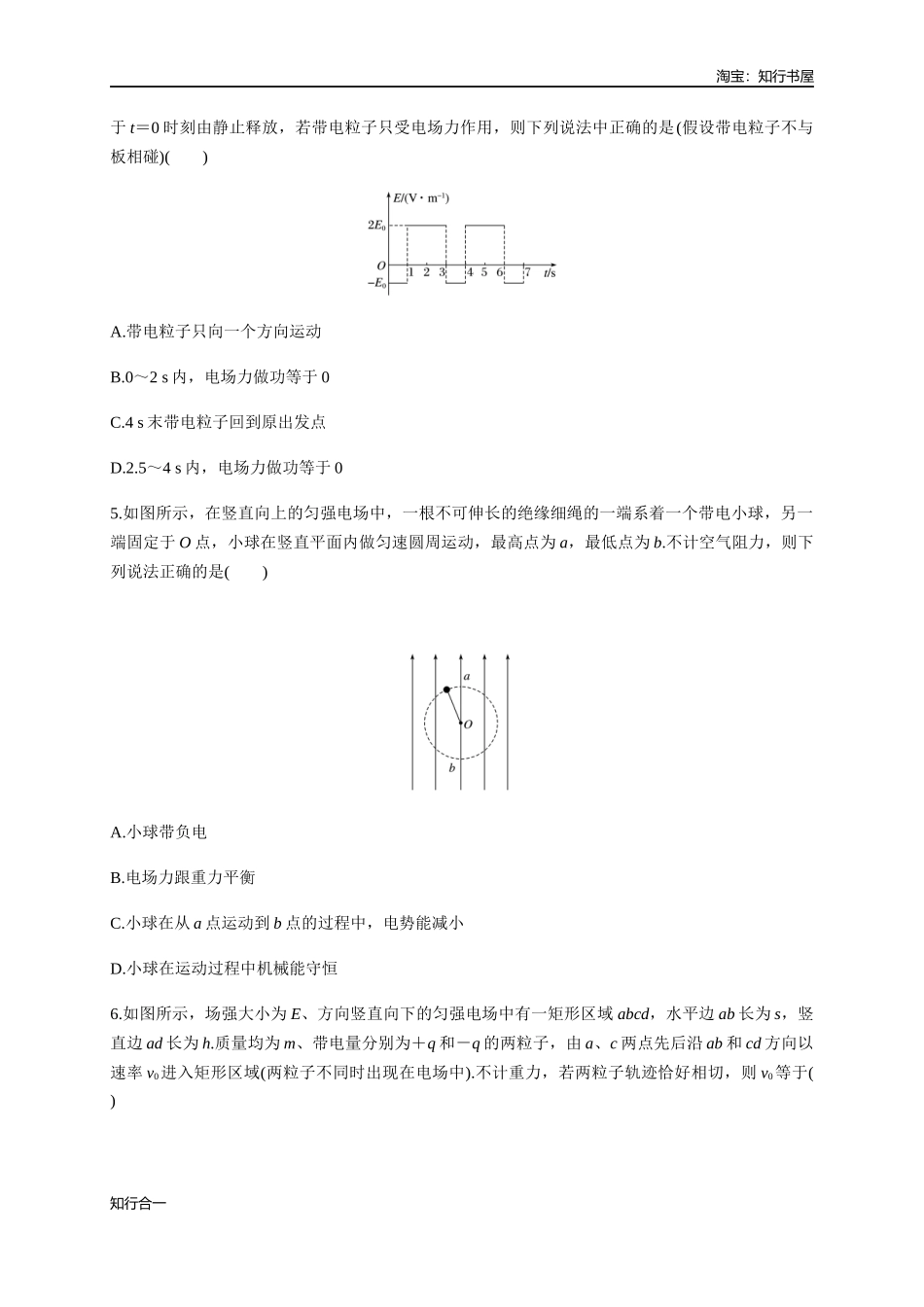

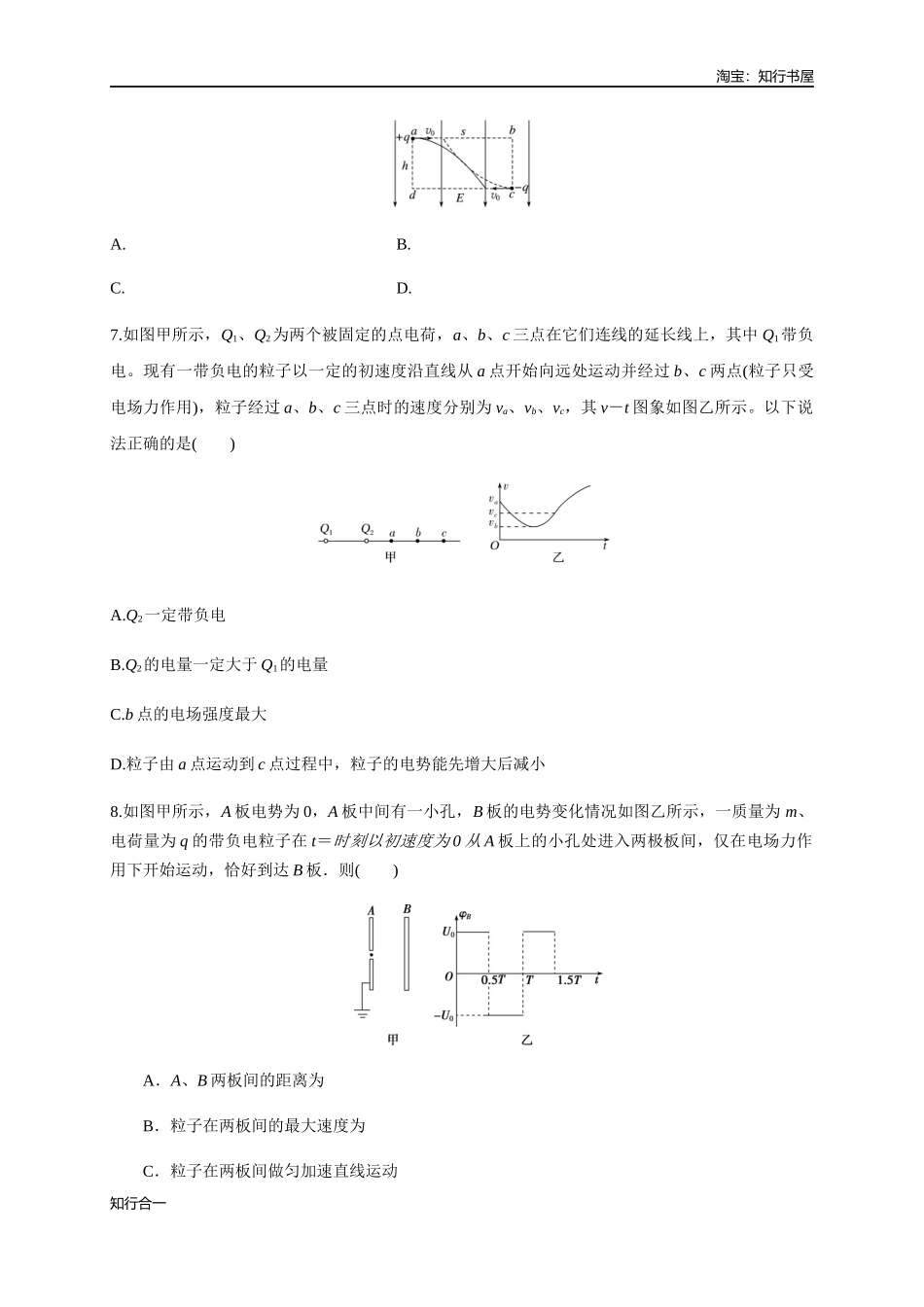

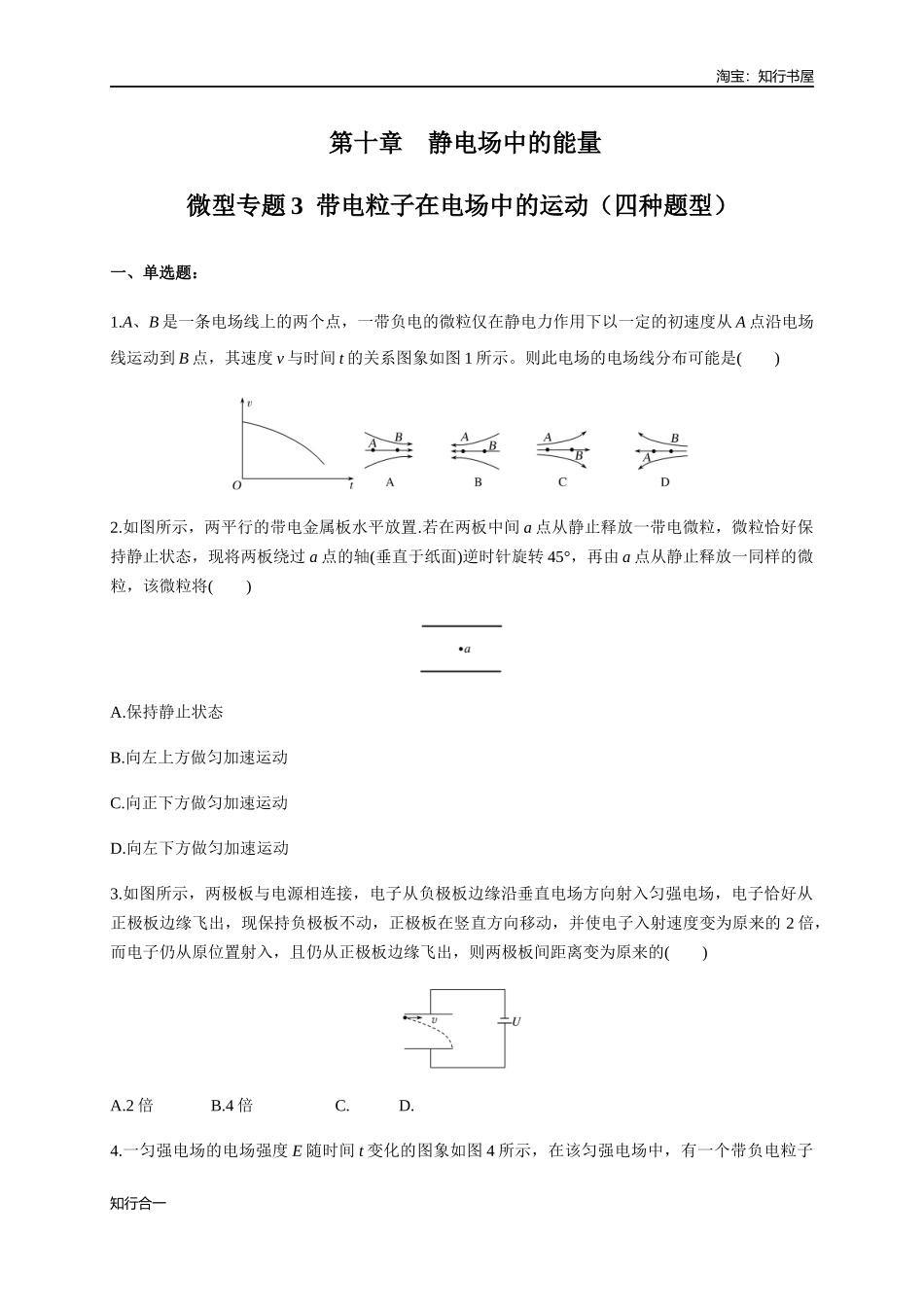

淘宝：知行书屋知行合一第十章静电场中的能量微型专题3带电粒子在电场中的运动（四种题型）一、单选题：1.A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其速度v与时间t的关系图象如图1所示。则此电场的电场线分布可能是()2.如图所示，两平行的带电金属板水平放置.若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a点从静止释放一同样的微粒，该微粒将()A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动3.如图所示，两极板与电源相连接，电子从负极板边缘沿垂直电场方向射入匀强电场，电子恰好从正极板边缘飞出，现保持负极板不动，正极板在竖直方向移动，并使电子入射速度变为原来的2倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板间距离变为原来的()A.2倍B.4倍C.D.4.一匀强电场的电场强度E随时间t变化的图象如图4所示，在该匀强电场中，有一个带负电粒子淘宝：知行书屋知行合一于t＝0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是(假设带电粒子不与板相碰)()A.带电粒子只向一个方向运动B.0～2s内，电场力做功等于0C.4s末带电粒子回到原出发点D.2.5～4s内，电场力做功等于05.如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b.不计空气阻力，则下列说法正确的是()A.小球带负电B.电场力跟重力平衡C.小球在从a点运动到b点的过程中，电势能减小D.小球在运动过程中机械能守恒6.如图所示，场强大小为E、方向竖直向下的匀强电场中有一矩形区域abcd，水平边ab长为s，竖直边ad长为h.质量均为m、带电量分别为＋q和－q的两粒子，由a、c两点先后沿ab和cd方向以速率v0进入矩形区域(两粒子不同时出现在电场中).不计重力，若两粒子轨迹恰好相切，则v0等于()淘宝：知行书屋知行合一A.B.C.D.7.如图甲所示，Q1、Q2为两个被固定的点电荷，a、b、c三点在它们连线的延长线上，其中Q1带负电。现有一带负电的粒子以一定的初速度沿直线从a点开始向远处运动并经过b、c两点(粒子只受电场力作用)，粒子经过a、b、c三点时的速度分别为va、vb、vc，其v－t图象如图乙所示。以下说法正确的是()A.Q2一定带负电B.Q2的电量一定大于Q1的电量C.b点的电场强度最大D.粒子由a点运动到...
