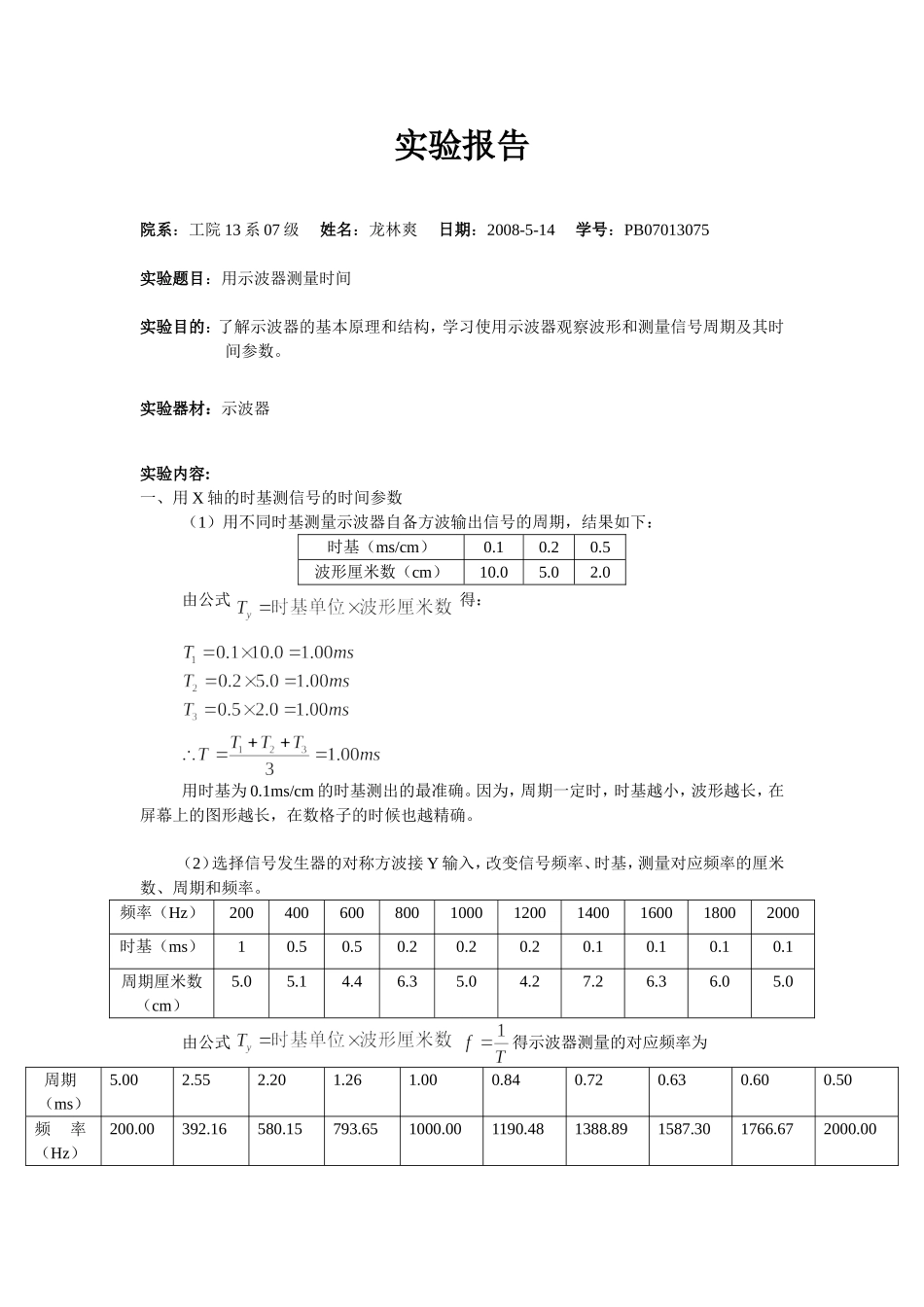

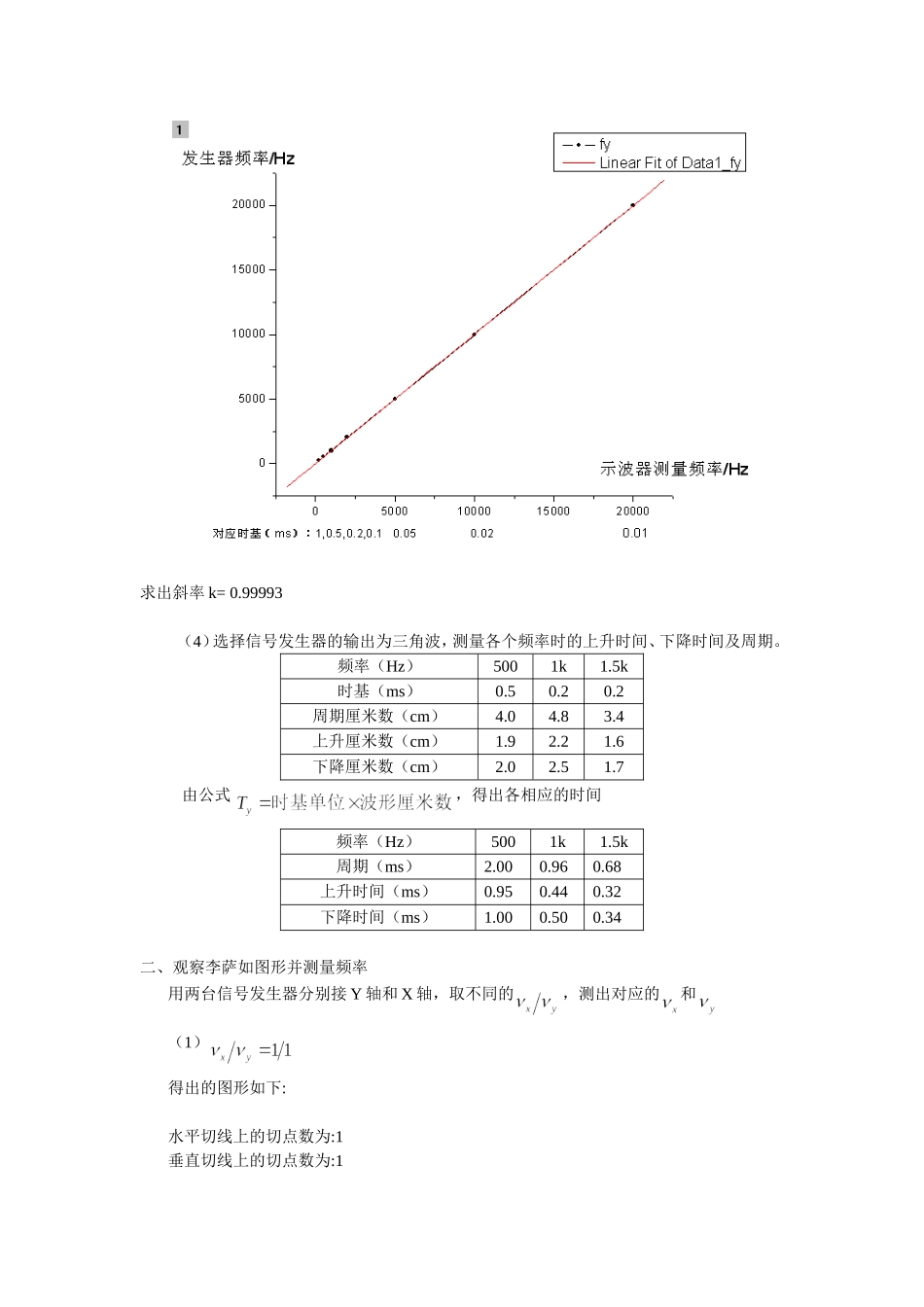

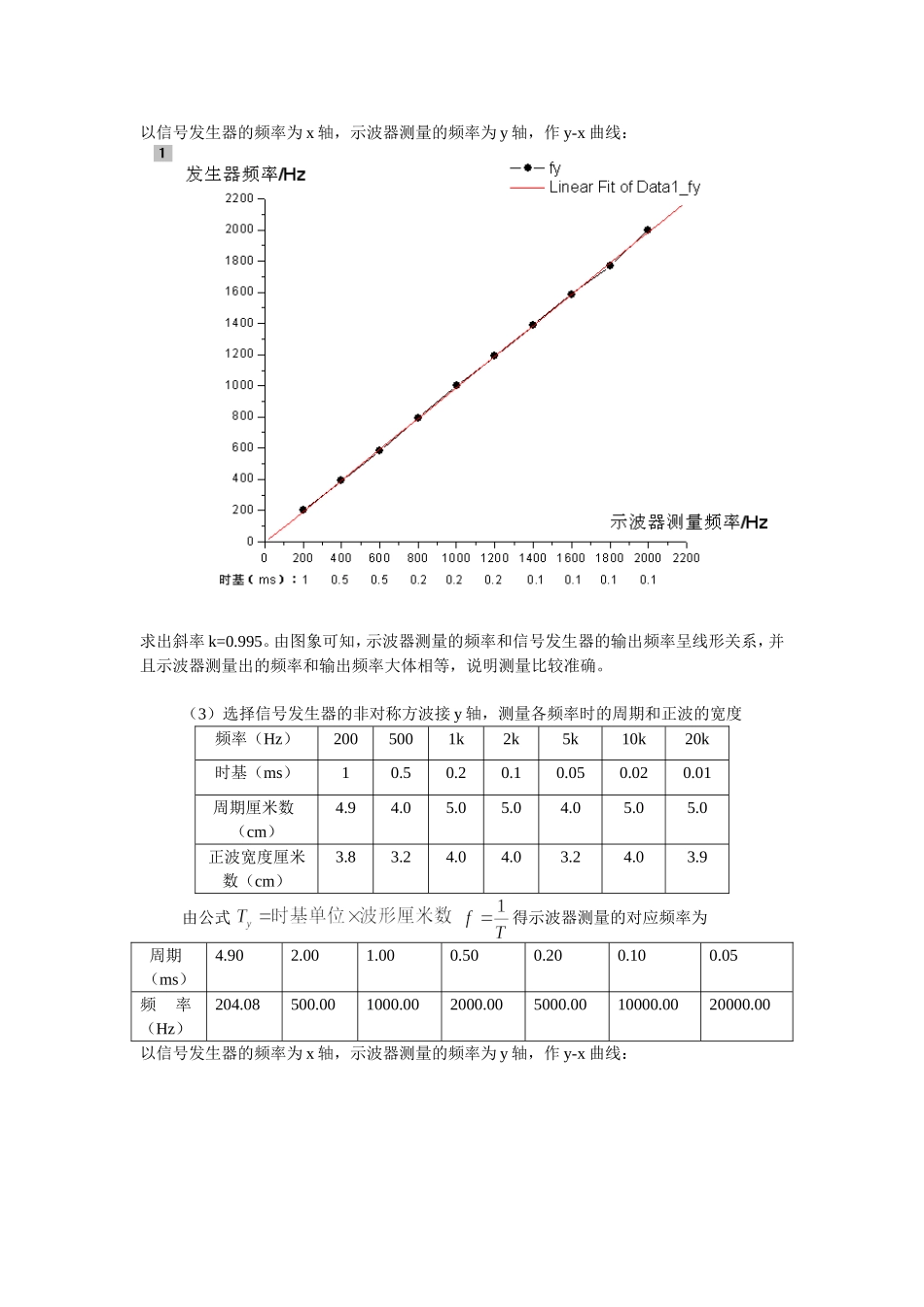

实验报告院系：工院13系07级姓名：龙林爽日期：2008-5-14学号：PB07013075实验题目：用示波器测量时间实验目的：了解示波器的基本原理和结构，学习使用示波器观察波形和测量信号周期及其时间参数。实验器材：示波器实验内容:一、用X轴的时基测信号的时间参数（1）用不同时基测量示波器自备方波输出信号的周期，结果如下：时基（ms/cm）0.10.20.5波形厘米数（cm）10.05.02.0由公式得：用时基为0.1ms/cm的时基测出的最准确。因为，周期一定时，时基越小，波形越长，在屏幕上的图形越长，在数格子的时候也越精确。（2）选择信号发生器的对称方波接Y输入，改变信号频率、时基，测量对应频率的厘米数、周期和频率。频率（Hz）200400600800100012001400160018002000时基（ms）10.50.50.20.20.20.10.10.10.1周期厘米数（cm）5.05.14.46.35.04.27.26.36.05.0由公式得示波器测量的对应频率为周期（ms）5.002.552.201.261.000.840.720.630.600.50频率（Hz）200.00392.16580.15793.651000.001190.481388.891587.301766.672000.00以信号发生器的频率为x轴，示波器测量的频率为y轴，作y-x曲线：求出斜率k=0.995。由图象可知，示波器测量的频率和信号发生器的输出频率呈线形关系，并且示波器测量出的频率和输出频率大体相等，说明测量比较准确。（3）选择信号发生器的非对称方波接y轴，测量各频率时的周期和正波的宽度频率（Hz）2005001k2k5k10k20k时基（ms）10.50.20.10.050.020.01周期厘米数（cm）4.94.05.05.04.05.05.0正波宽度厘米数（cm）3.83.24.04.03.24.03.9由公式得示波器测量的对应频率为周期（ms）4.902.001.000.500.200.100.05频率（Hz）204.08500.001000.002000.005000.0010000.0020000.00以信号发生器的频率为x轴，示波器测量的频率为y轴，作y-x曲线：求出斜率k=0.99993（4）选择信号发生器的输出为三角波，测量各个频率时的上升时间、下降时间及周期。频率（Hz）5001k1.5k时基（ms）0.50.20.2周期厘米数（cm）4.04.83.4上升厘米数（cm）1.92.21.6下降厘米数（cm）2.02.51.7由公式，得出各相应的时间频率（Hz）5001k1.5k周期（ms）2.000.960.68上升时间（ms）0.950.440.32下降时间（ms）1.000.500.34二、观察李萨如图形并测量频率用两台信号发生器分别接Y轴和X轴，取不同的，测出对应的和（1）得出的图形如下:水平切线上的切点数为:1垂直切线上的切点数为:1读出=Hz由,得（2）得出的图形如下:水平切线上的切点数为:2垂直切线上的切点数为:1读出=Hz由...
