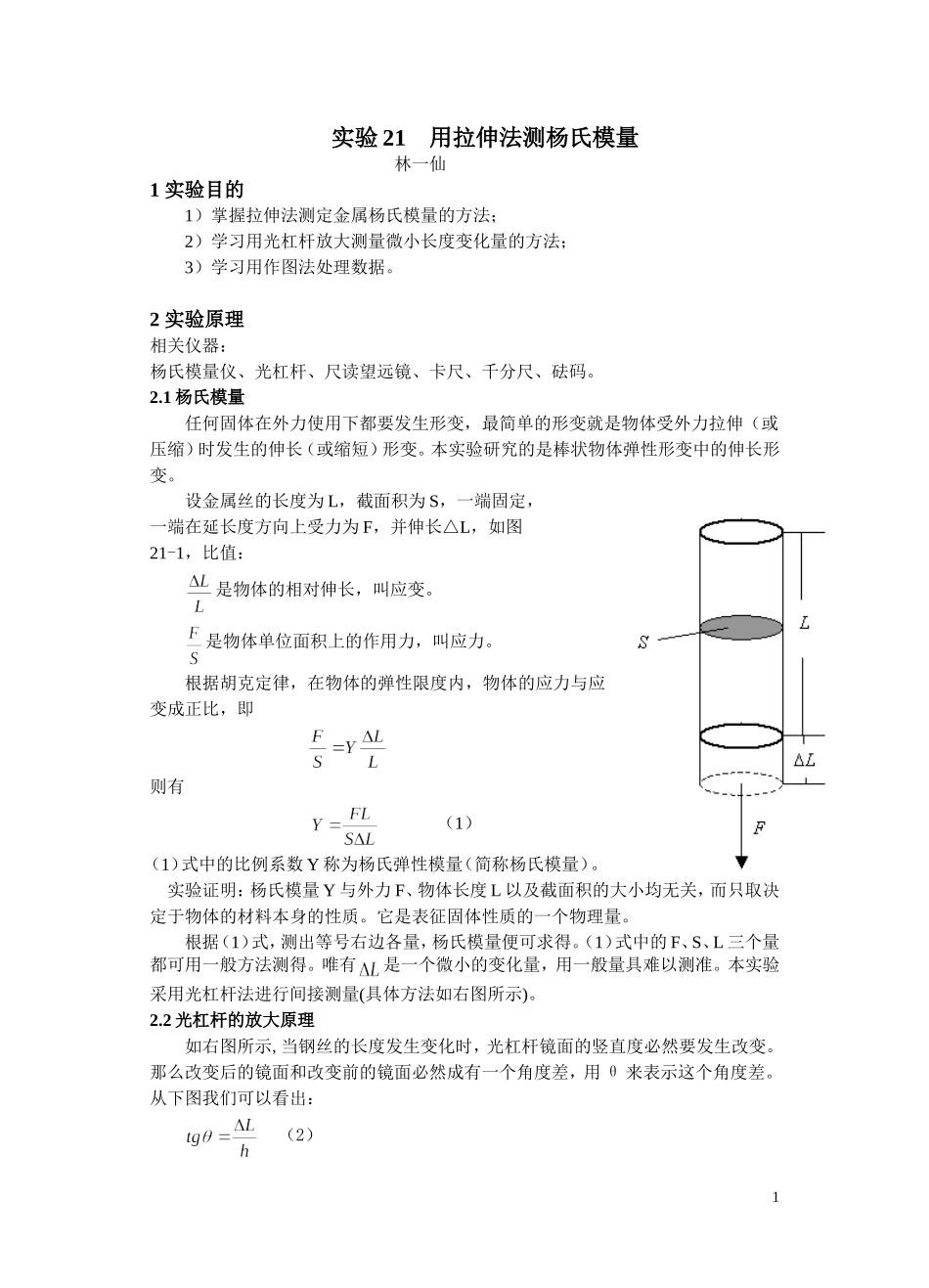

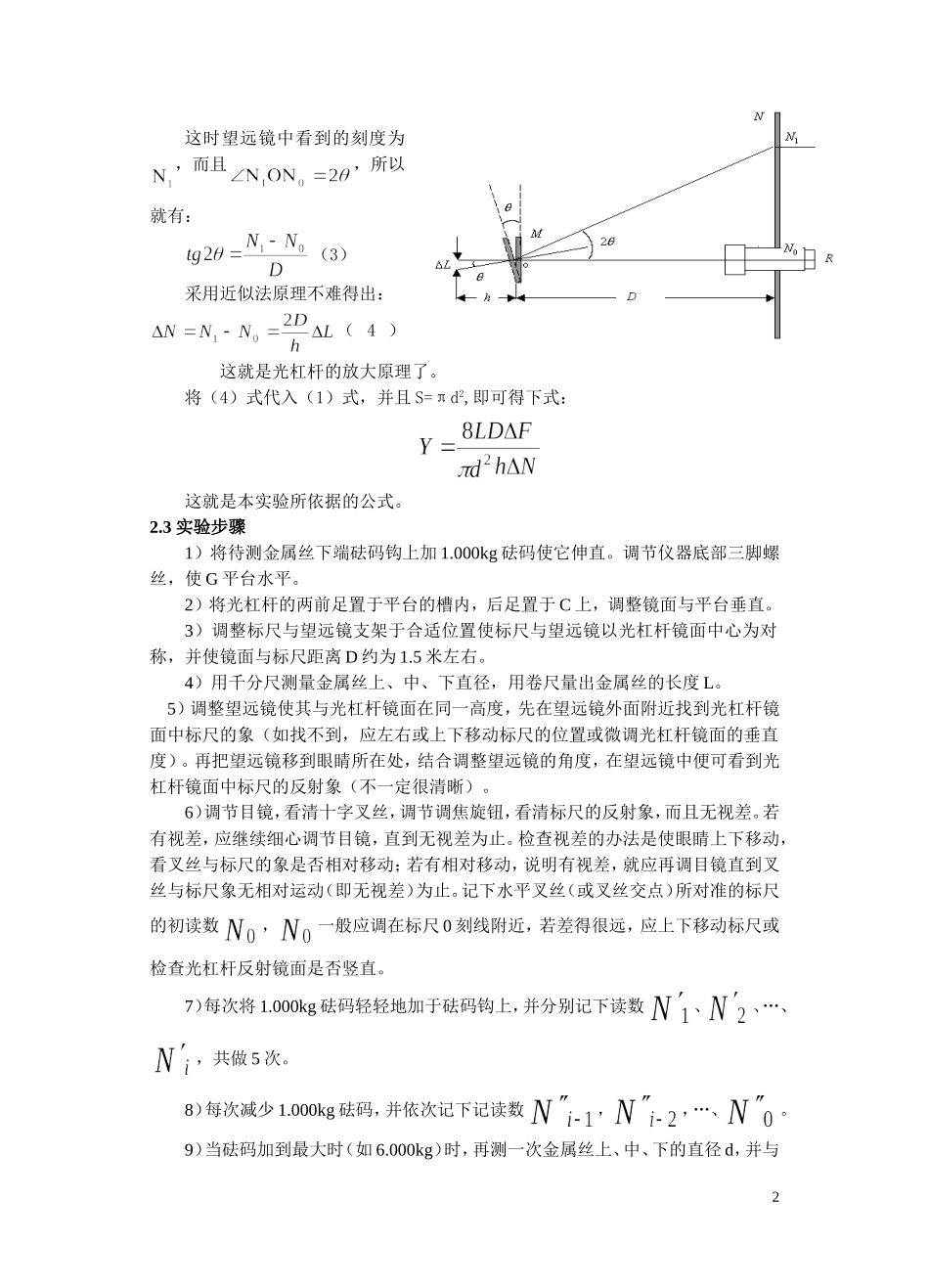

实验21用拉伸法测杨氏模量林一仙1实验目的1）掌握拉伸法测定金属杨氏模量的方法；2）学习用光杠杆放大测量微小长度变化量的方法；3）学习用作图法处理数据。2实验原理相关仪器：杨氏模量仪、光杠杆、尺读望远镜、卡尺、千分尺、砝码。2.1杨氏模量任何固体在外力使用下都要发生形变，最简单的形变就是物体受外力拉伸（或压缩）时发生的伸长（或缩短）形变。本实验研究的是棒状物体弹性形变中的伸长形变。设金属丝的长度为L，截面积为S，一端固定，一端在延长度方向上受力为F，并伸长△L，如图21-1，比值：是物体的相对伸长，叫应变。是物体单位面积上的作用力，叫应力。根据胡克定律，在物体的弹性限度内，物体的应力与应变成正比，即则有（1）（1）式中的比例系数Y称为杨氏弹性模量（简称杨氏模量）。实验证明：杨氏模量Y与外力F、物体长度L以及截面积的大小均无关，而只取决定于物体的材料本身的性质。它是表征固体性质的一个物理量。根据（1）式，测出等号右边各量，杨氏模量便可求得。（1）式中的F、S、L三个量都可用一般方法测得。唯有是一个微小的变化量，用一般量具难以测准。本实验采用光杠杆法进行间接测量(具体方法如右图所示)。2.2光杠杆的放大原理如右图所示,当钢丝的长度发生变化时，光杠杆镜面的竖直度必然要发生改变。那么改变后的镜面和改变前的镜面必然成有一个角度差，用θ来表示这个角度差。从下图我们可以看出：（2）1这时望远镜中看到的刻度为，而且，所以就有：（3）采用近似法原理不难得出：（4）这就是光杠杆的放大原理了。将（4）式代入（1）式，并且S=πd2,即可得下式：这就是本实验所依据的公式。2.3实验步骤1）将待测金属丝下端砝码钩上加1.000kg砝码使它伸直。调节仪器底部三脚螺丝，使G平台水平。2）将光杠杆的两前足置于平台的槽内，后足置于C上，调整镜面与平台垂直。3）调整标尺与望远镜支架于合适位置使标尺与望远镜以光杠杆镜面中心为对称，并使镜面与标尺距离D约为1.5米左右。4）用千分尺测量金属丝上、中、下直径，用卷尺量出金属丝的长度L。5）调整望远镜使其与光杠杆镜面在同一高度，先在望远镜外面附近找到光杠杆镜面中标尺的象（如找不到，应左右或上下移动标尺的位置或微调光杠杆镜面的垂直度）。再把望远镜移到眼睛所在处，结合调整望远镜的角度，在望远镜中便可看到光杠杆镜面中标尺的反射象（不一定很清晰）。6）调节目镜，看清十字叉丝，调节调焦旋钮，看清标尺的反射象，而且无视差。若有视差，应继...
