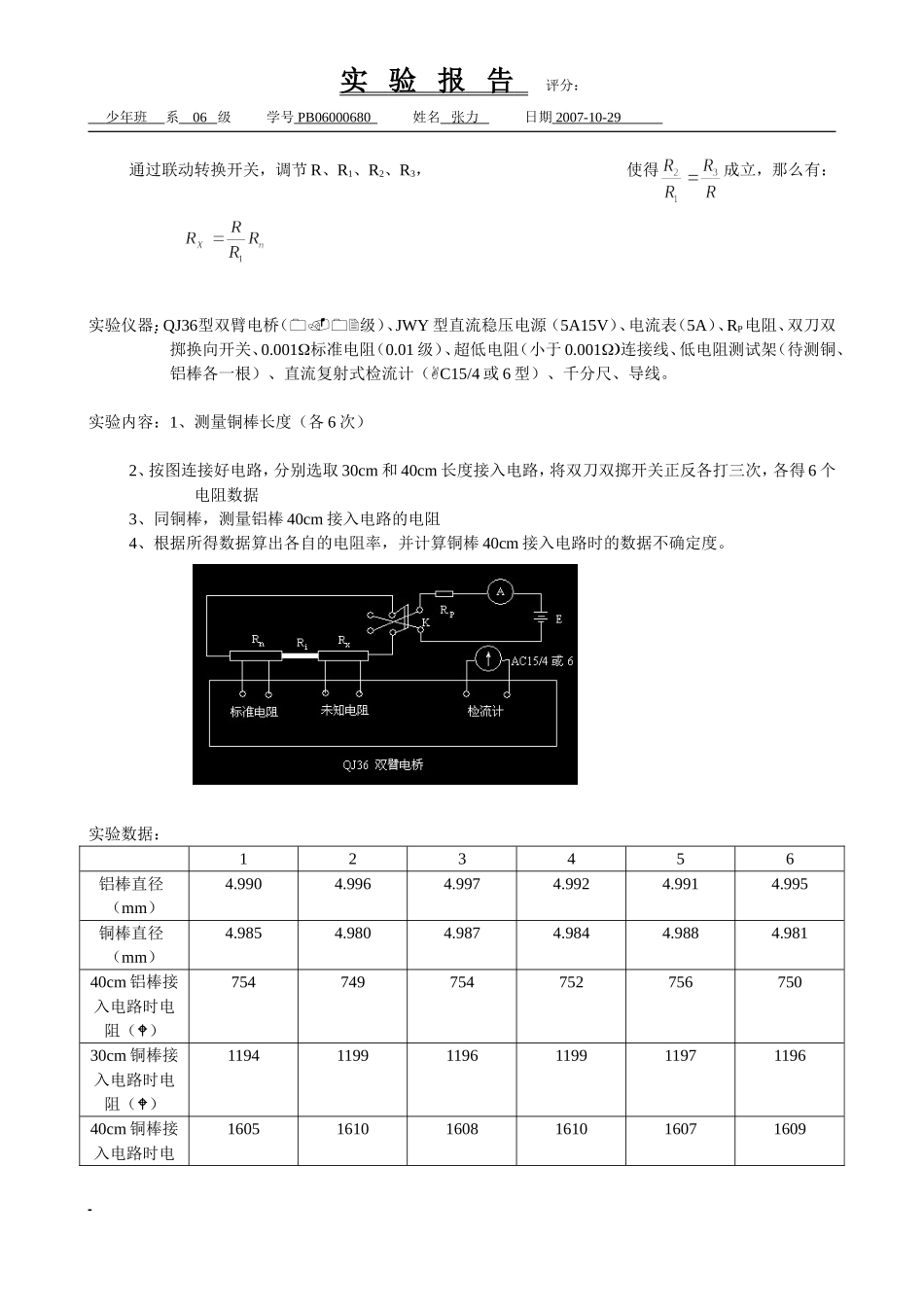

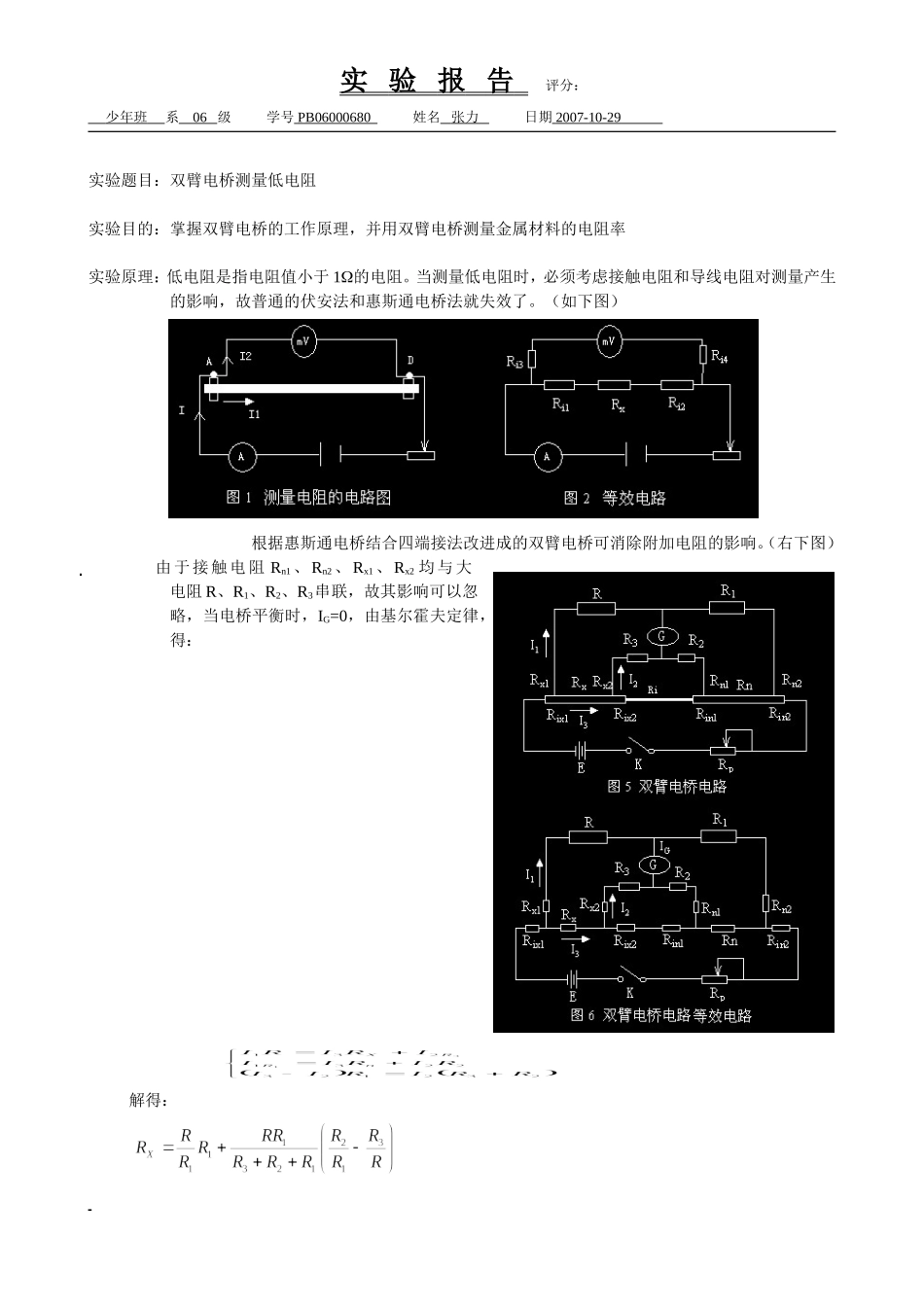

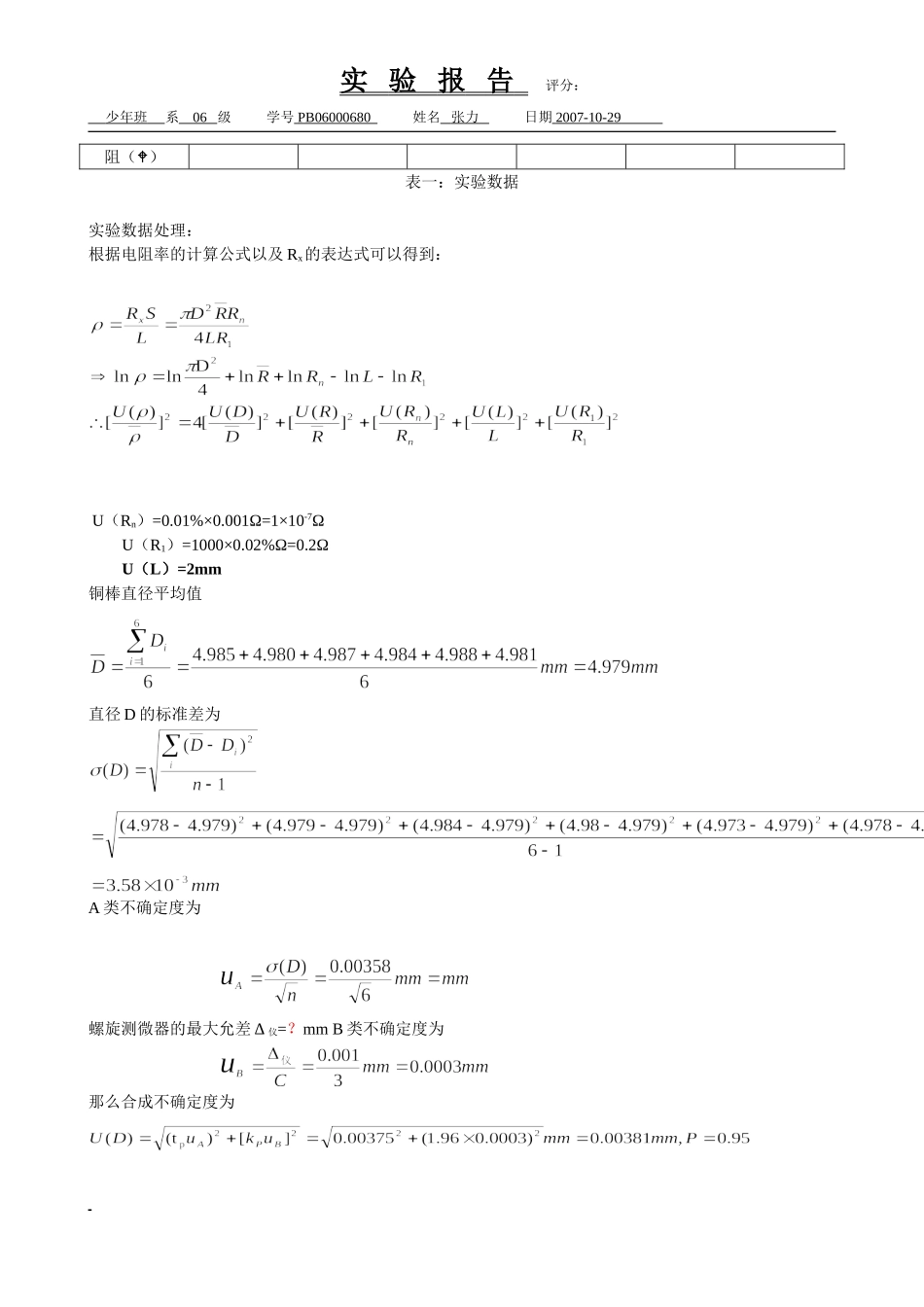

实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-10-29实验题目：双臂电桥测量低电阻实验目的：掌握双臂电桥的工作原理，并用双臂电桥测量金属材料的电阻率实验原理：低电阻是指电阻值小于1的电阻。当测量低电阻时，必须考虑接触电阻和导线电阻对测量产生的影响，故普通的伏安法和惠斯通电桥法就失效了。（如下图）根据惠斯通电桥结合四端接法改进成的双臂电桥可消除附加电阻的影响。（右下图）由于接触电阻Rn1、Rn2、Rx1、Rx2均与大电阻R、R1、R2、R3串联，故其影响可以忽略，当电桥平衡时，IG=0，由基尔霍夫定律，得：解得：实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-10-29通过联动转换开关，调节R、R1、R2、R3，使得成立，那么有：实验仪器：QJ型双臂电桥（级）、JWY型直流稳压电源（5A15V）、电流表（5A）、RP电阻、双刀双掷换向开关、0.001标准电阻（0.01级）、超低电阻（小于0.001连接线、低电阻测试架（待测铜、铝棒各一根）、直流复射式检流计（C15/4或6型）、千分尺、导线。实验内容：1、测量铜棒长度（各6次）2、按图连接好电路，分别选取30cm和40cm长度接入电路，将双刀双掷开关正反各打三次，各得6个电阻数据3、同铜棒，测量铝棒40cm接入电路的电阻4、根据所得数据算出各自的电阻率，并计算铜棒40cm接入电路时的数据不确定度。实验数据：123456铝棒直径（mm）4.9904.9964.9974.9924.9914.995铜棒直径（mm）4.9854.9804.9874.9844.9884.98140cm铝棒接入电路时电阻（）75474975475275675030cm铜棒接入电路时电阻（）11941199119611991197119640cm铜棒接入电路时电160516101608161016071609实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-10-29阻（）表一：实验数据实验数据处理：根据电阻率的计算公式以及Rx的表达式可以得到：U（Rn）=0.01%×0.001Ω=1×10-7ΩU（R1）=1000×0.02%Ω=0.2ΩU（L）=2mm铜棒直径平均值直径D的标准差为A类不确定度为螺旋测微器的最大允差Δ仪=？mmB类不确定度为那么合成不确定度为实验报告评分：少年班系06级学号PB06000680姓名张力日期2007-10-2930cm铜棒接入电路时：测量所得电阻的平均值电阻R的测量列的标准差为.A类不确定度为仪器（电阻箱）为0.02级，那么Δ仪=1188.67×0.02%Ω=0.238Ω在此认为uB（R）=Δ仪=0.32Ω。那么合成不确定度下面来计算电阻率：根据那么于是铜棒电阻率为：...
