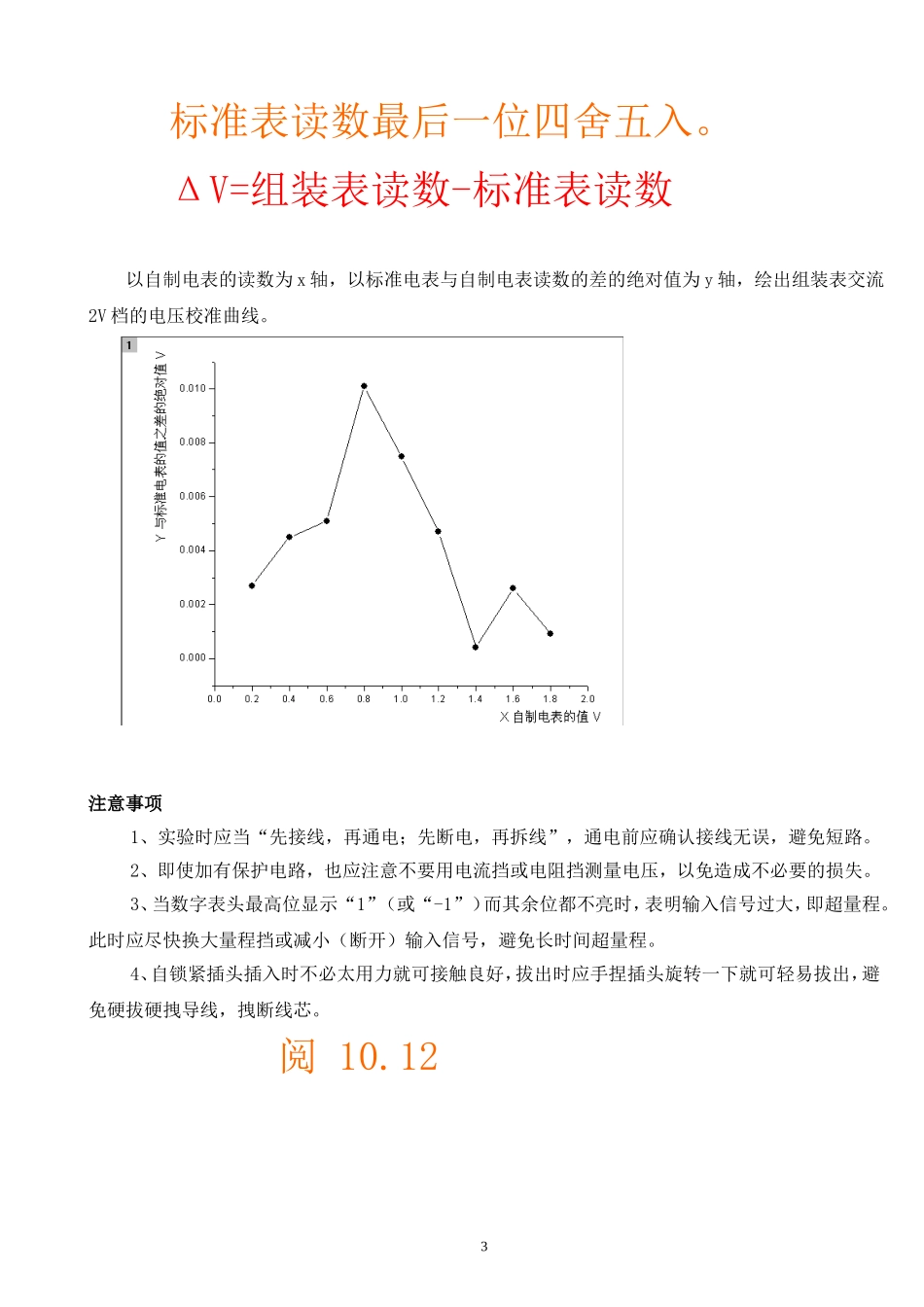

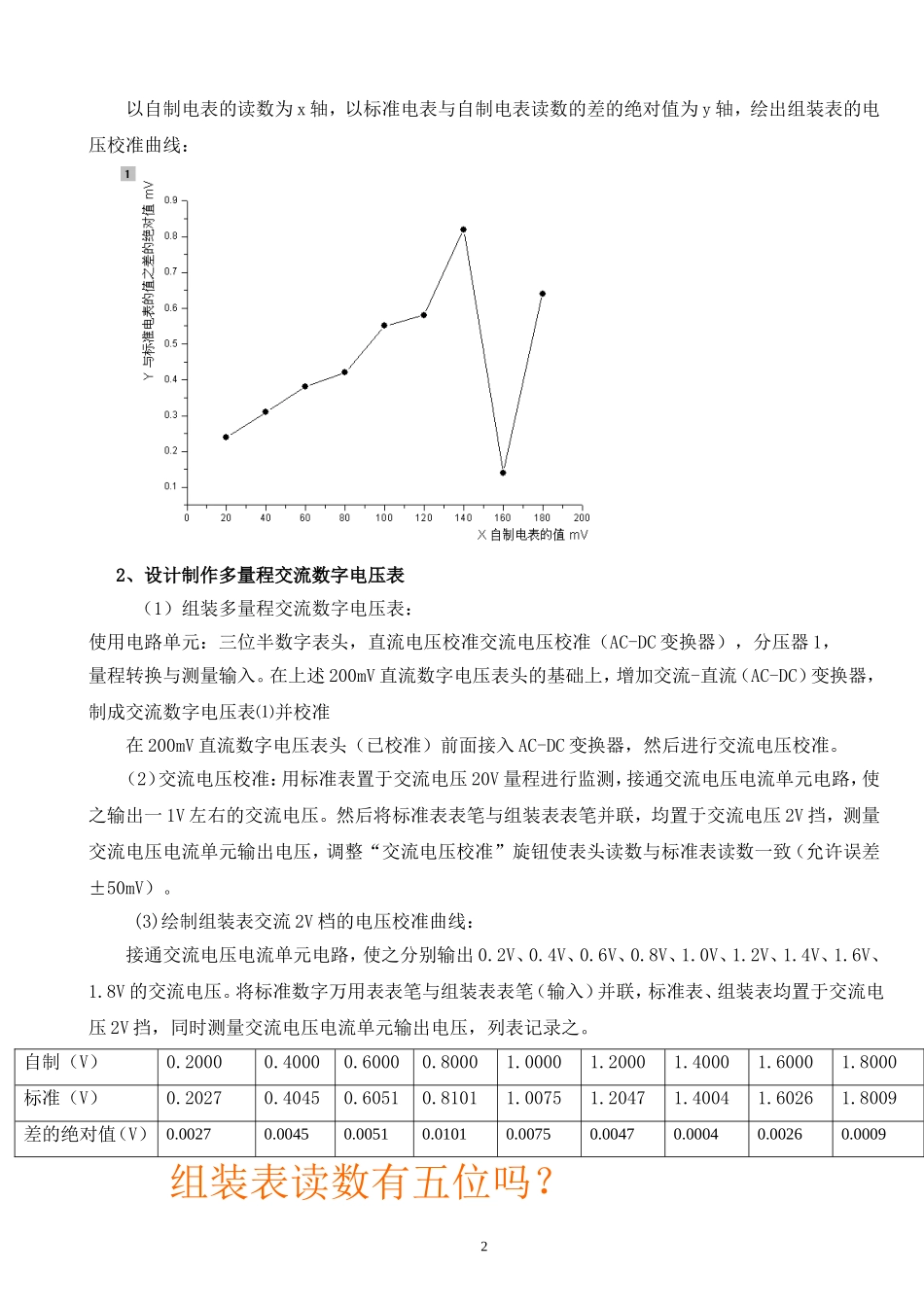

实验报告80院系：工院13系07级姓名：龙林爽日期：2008-9-26学号：PB07013075实验题目：数字表设计改装实验目的：1、掌握数字万用表的工作原理、组成和特性2、掌握数字万用表的校准方法和使用方法3、掌握分压及分流电路的连接和计算4、了解整流滤波电路和过压过流保护电路的功用实验内容1.设计制作多量程直流数字电压表（1）组装直流数字电压表：使用电路单元：三位半数字表头，直流电压校准，直流电压电流，分压器1。参考电压VREF输入端接直流电压校准电位器。（2）校准电压表头：用一只成品数字万用表（称为标准表）置于直流电压20V量程进行监测，调节直流电压电流单元电路中电位器，使之输出一150--200mV左右的校准电压，然后将标准表表笔（输入）与组装表表笔并联，均置于直流电压200mV挡，测量直流电压电流单元输出电压，调整“直流电压校准”旋钮使表头读数与标准表读数一致（允许误差±0.5mV）。(3)绘制组装表的电压校准曲线：调节直流电压电流单元电路中电位器，使之分别输出20mV、40mV、60mV、80mV、100mV、120mV、140mV、160mV、180mV的直流电压。将标准数字万用表表笔与组装表表笔（输入）并联，标准表、组装表均置于直流电压200mV挡，同时测量直流电压电流单元输出电压，列表记录之。自制（mV）20.0040.0060.0080.00100.00120.00140.00160.00180.00标准（mV）20.2440.3160.3880.42100.55120.58140.82160.14180.64差的绝对值（mV）0.240.310.380.420.550.580.820.140.64组装表读数有五位吗？标准表读数最后一位四舍五入。ΔV=组装表读数-标准表读数1以自制电表的读数为x轴，以标准电表与自制电表读数的差的绝对值为y轴，绘出组装表的电压校准曲线：2、设计制作多量程交流数字电压表（1）组装多量程交流数字电压表：使用电路单元：三位半数字表头，直流电压校准交流电压校准（AC-DC变换器），分压器1，量程转换与测量输入。在上述200mV直流数字电压表头的基础上，增加交流-直流（AC-DC）变换器，制成交流数字电压表⑴并校准在200mV直流数字电压表头（已校准）前面接入AC-DC变换器，然后进行交流电压校准。（2）交流电压校准：用标准表置于交流电压20V量程进行监测，接通交流电压电流单元电路，使之输出一1V左右的交流电压。然后将标准表表笔与组装表表笔并联，均置于交流电压2V挡，测量交流电压电流单元输出电压，调整“交流电压校准”旋钮使表头读数与标准表读数一致（允许误差±50mV）。(3)绘制组装表交流2V档的电压校准曲线：接通交流...
