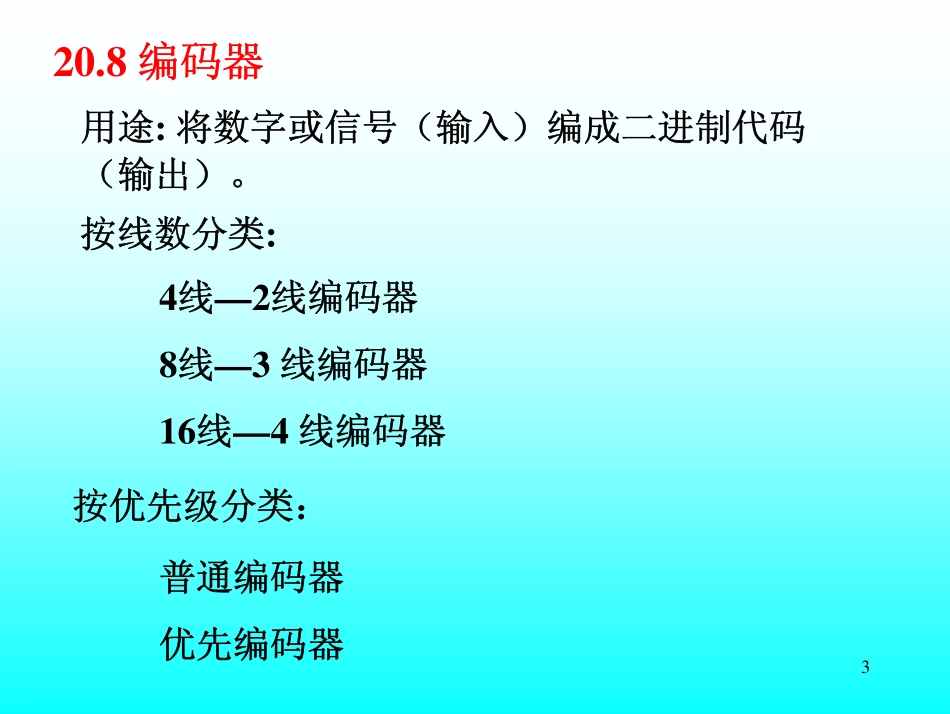

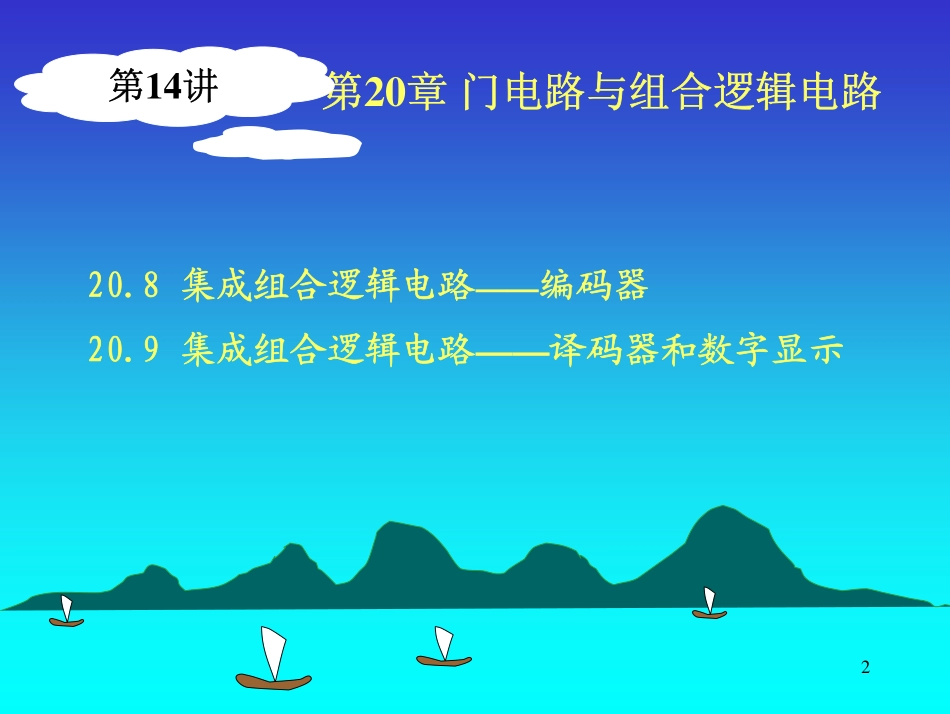

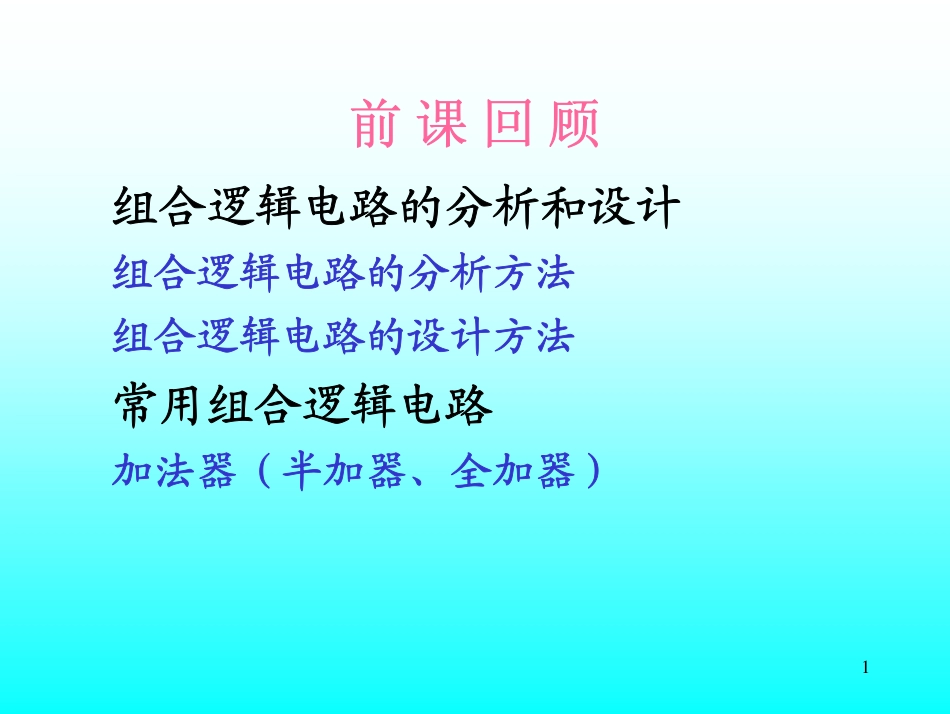

1前课回顾组合逻辑电路的分析和设计组合逻辑电路的分析方法组合逻辑电路的设计方法常用组合逻辑电路加法器（半加器、全加器）2第20章门电路与组合逻辑电路第14讲20.8集成组合逻辑电路——编码器20.9集成组合逻辑电路——译码器和数字显示320.8编码器用途:将数字或信号（输入）编成二进制代码（输出）。按线数分类:4线—2线编码器8线—3线编码器16线—4线编码器按优先级分类：普通编码器优先编码器4一.4线—2线编码器（2位二进制编码器）Y0Y1I1I3I0I2（1）真值表I2Y1Y0I1I3000100001001010010100011I02.8.1二进制编码器（2）写出关于Y1、Y0的逻辑式Y1=I2+I3=I2I3Y0=I1+I3=I1I35Y1=I2+I3=I2I3Y0=I1+I3=I1I3（3）用与非门实现&I2I3I1&Y1Y06二.8线—3线编码器（3位二进制编码器）Y0Y1Y2I0I1I7Y2Y1Y0000I0001I1111I7输入I2010011I3100I4101I5110I6Y2=I4+I5+I6+I7Y1=I2+I3+I6+I7Y0=I1+I3+I5+I7写出逻辑式写出逻辑式7转换成转换成““与非与非””式式Y2=I4+I5+I6+I7=I4I5I6I7...=I4+I5+I6+I7Y1=I2+I3+I6+I7=I2I3I6I7...=I2+I3+I6+I7Y0=I1+I3+I5+I7=I1I3I5I7...=I1+I3+I5+I78I1&Y2&Y1&Y0I2I3I4I5I6I78线—3线编码器（三位二进制编码器）9二进制数（8421码）十进制数二进制数00000100012001030011401005010160110701118100091001十进制数二进制数101010111011121100131101141110151111组成：用0和1两数字组成，逢二进一2.8.2二－十进制编码器（将0-9十个数字编成二进制的电路）10二进制数（8421码）每一位上的1所代表的十进制数的大小称为权重例：十进制数11111×103+1×102+1×101+1×100=1×1000+1×100+1×10+1×1=1111例：二进制数11111×23+1×22+1×21+1×20=1×8+1×4+1×2+1×1=15四位二进制数，每位的权重分别为8、4、2、1，所以称为8421码权重底数称为基指数为位数11二—十进制（BCD码）用4位二进制数0000-1111中的10个分别代表十进制数0-9，称为二—十进制数，又称为BCD码（BinaryCodedDecimal）二—十进制（BCD码）编码表十进8421BCD码制数Y3Y2Y1Y00000010001200103001140100501016011070111810009100112二进制数和二进制码的区别：二进制数可以由任意位构成，但二进制码的位数一定是四的倍数，即四位一组。二进制数和二进制码的联系：码可以代表数，可以是数的一种表现形式。二进制码和二－十进制码的区别：二进制码的16个组合都有意义，二－十进制码只有10个组合有意义；二进制码的每四位间的进位是16，而二－十进制码的每四位间的进位是10。...
